DieAnzeige des Fehlerpunktes des Kabels XHDD503Everwendet die Grundsätze der Vibrationsaufnahme und der elektromagnetischen Induktion, um den spezifischen Standort des Fehlerpunkts des Kabels zu bestimmen.Ein Hochspannungspulsgenerator wird verwendet, um Flash über Entladung am Fehlerpunkt zu verursachen- physikalische Phänomene wie Schwingungswellen, Schallwellen,und elektromagnetische Wellen, die durch den Blitz über die Entladung am Fehlerpunkt erzeugt werden, werden von einer speziellen Sonde des Zeigegeräts aufgenommenDie genaue Position des Fehlerpunktes wird durch das Gehör und das Sehen des Prüfers bestimmt.Die Aufgabe, den Fehlerpunkt des Kabels "direkt über dem Kabel und innerhalb des Grobmessbereichs" genau zu lokalisieren, ist abgeschlossen.

Dieser Kabelfehler-Pinnweiser eignet sich für Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trennungsfehler von Stromkabeln, Hochfrequenzkoaxikabeln, Straßenbeleuchtungskabeln,mit einer Breite von mehr als 20 mm,, sowie Hochwiderstandsleckage und Hochwiderstandsblitz über Fehler.

Produktmerkmale

1. 5-Zoll-Touch-LCD mit hoher Helligkeit gewährleistet Sichtbarkeit unter Sonnenlicht.

2Es verfügt über 4 Testmodi: Standard, Erweiterte, Geräuschreduktion und angepasste.

3Es verfügt über 4 Positionierungsfunktionen: akustisch-magnetische Synchronisation, reine Akustik, reine Magnetisierung und Schrittspannung.

4Es verfügt über eine Technik zur Schallminderung und kann aus einer Vielzahl von Filtermethoden wählen.

5Ausgestattet mit BNR- und Stummfunktionen.

4Es hat eine Abweichungsanzeige.

5Ausgestattet mit mehrschichtigen physikalischen Isolationssignalsensoren, wasserdicht IP65.

6Eingebaute Lithiumbatterie mit großer Kapazität, lange Standbyzeit, mit Schnellladegerät ausgestattet.

7Klein und leicht, einfach zu bedienen und eine einfache Mensch-Maschine-Schnittstelle.

Technische Spezifikation

WFunktionsprinzip

1Akustisch-magnetische Synchronisationsmethode:

Die akustisch-magnetische Synchronisierungsmethode ist eine sehr genaue und einzigartige Methode zur genauen Feststellung des Fehlerortes.Das Prinzip basiert auf der traditionellen Akustikpunktbestimmungsmethode und ergänzt die Erkennung und Anwendung elektromagnetischer Signale.

Wenn der Hochspannungsgenerator eine Schlagentladung auf das defekte Kabel ausführt, wird der durch die Entladung am Fehlerpunkt erzeugte Ton an die Erde übertragen.Das Schallsignal wird von einer hochempfindlichen Sonde aufgenommen.Nach der Verstärkung kann man mit Kopfhörern einen "Pop"-Sound hören.

Die eingebaute Sonde der Sonde empfängt das Magnetfeldsignal in Echtzeit. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Bewegen Sie die Sensorposition, um den Punkt mit dem kleinsten akustisch-magnetischen Zeitunterschied zu finden, dann wird der genaue Standort des Fehlerpunktes darunter sein.

Traditionelle akustische Messgeräte verwenden im Allgemeinen nur Kopfhörer zur Überwachung,oder ergänzt durch den Schwung des Zählerzeigers zur Identifizierung des Entladungsgeräusches am FehlerpunktDa der Entladungsgeräusch in einem Augenblick verschwindet und sich nicht viel vom Umgebungsgeräusch unterscheidet, bringt er für wenig erfahrene Bediener oft große Schwierigkeiten.Die akustisch-magnetische Synchronisationsmethode vermeidet effektiv die oben genannten Probleme der traditionellen akustischen Messmethode.

2- Rein klangliche Methode:

Die reine Klangmethode besteht aus einem akustischen Vibrationssensor, einem Signalverstärker, einem Filterkreislauf, einer Probenahmeeinheit, einem Prozessor, einer Anzeigeeinheit, einer Leistungsverstärkerinheit, Kopfhörern usw.

Die reine Schallmethode wird hauptsächlich zur Messung hoher Widerstände und Flashover-Fehler verwendet.Sein Hauptprinzip besteht darin, eine Hochspannungsquelle zu verwenden, um Impulspannung auf das Fehlerkabel zu übertragen, um einen Auslassbruch am Fehlerpunkt zu verursachenDer akustische Vibrationssensor wandelt das akustische Signal in ein elektrisches Signal um.mit einer Breite von mehr als 20 mm,Schließlich wird der Ton durch Kopfhörer wiederhergestellt oder die Schallintensität angezeigt.

3Reinmagnetische Methode:

Die reine magnetische Methode kann den Kabelweg und den genauen Standort des Kabelfehlpunktes bestimmen.Sein Hauptprinzip besteht darin, eine Hochspannungsquelle zu verwenden, um Impulsspannung auf das defekte Kabel anzuwenden, verwenden Sie eine Induktionsspule, um das Pulssignal aufzunehmen, und beurteilen Sie, ob es durch die Eigenschaften des Pulssignals vom Kabel abweicht.Wenn die Eigenschaften der aufgenommenen Pulssignale abweichen, wird er als Fehlerpunkt bestimmt.

4. A-Rahmenmethode:

Wenn in einem vergrabenen Kabel ein Bodenfehler auftritt, können wir die Potenzialdifferenzmethode verwenden, um den Fehlerpunkt zu finden.Das Verfahren besteht darin, eine Prüfspannung zwischen dem Prüfpunkt des defekten Kabels und der Bodenanlage hinzuzufügen., dann wird um den Eintrittspunkt des Kabels ein verteiltes elektrisches Feld konzentrisch mit dem Eingangspunkt gebildet.Es gibt keinen Potenzialunterschied zwischen irgendwelchen Punkten mit dem gleichen Radius in diesem elektrischen Feld, aber zwischen zwei beliebigen Punkten mit unterschiedlichen Radien (Punkte A und B in der Abbildung) besteht ein Potenzialunterschied, und wenn der Abstand zwischen den beiden Punkten festgelegt ist,Je näher das Objekt ist, desto größer ist der Abstand zwischen den beiden Punkten., desto stärker ist die Potenzialdifferenz.

Mit dieser Funktion können wir die Punkte A und B allmählich näher an den Mittelpunkt bringen.Wenn es sich weiter über den Fehlerpunkt hinaus bewegt, wird die Polarität der Potenzialdifferenz umgekehrt, so dass der Erdungspunkt durch Hin- und Herbewegung genau bestimmt werden kann.

Anordnung und Anweisungen für die Instrumente

Zusammensetzung des Instruments

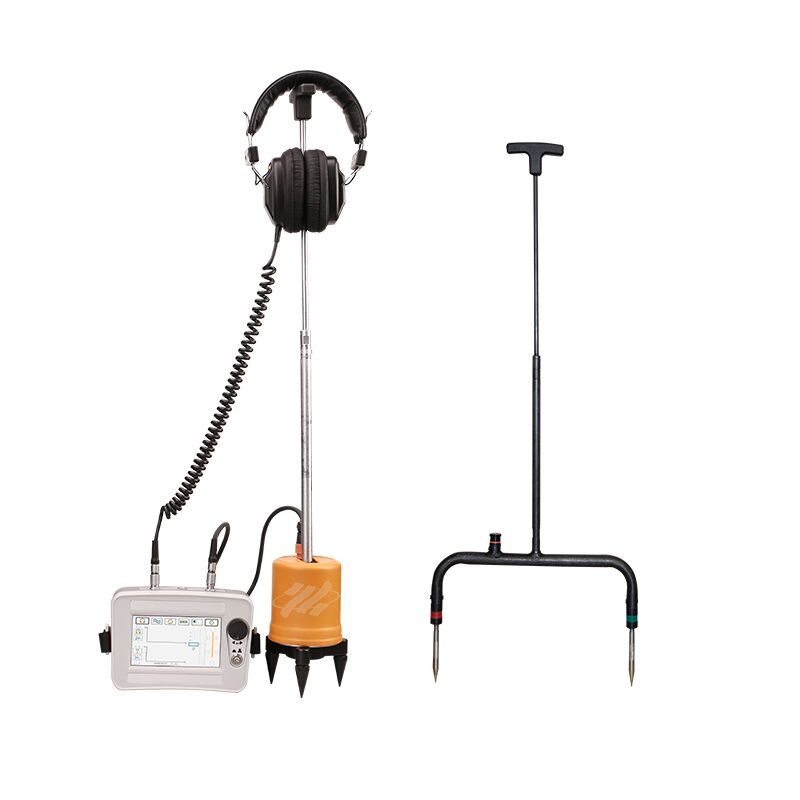

1. Kabelfehlortrag: Genaue Ermittlung der Fehlerpunkte innerhalb des groben Messbereichs.

2Sonde: einschließlich Sonde, Sonde, drei Klauen und Verbindungstäbe, die mit dem Eingangskanal verbunden sind, um Signale zu empfangen.

3. Kopfhörer tragen; den Eingangskanal des Ausweisgeräts anschließen (Feedback des Ausgangssignals).

4.7-Kern-Signalleitung: Verbindungskabel zwischen Zeigegerät und Sonde (Zuschluss von Zeigegerät und Sonde).

5Ladegerät: Anschließen an die Ladeseite des Geräts zum Laden.

6.Rahmen: bei Prüfungen mit der Stufenspannungsmethode verwendet.

7. A-Rahmen-Verbindungskabel: Kabelfehlbeobachter und A-Rahmen-Verbindungskabel.

8Ein passendes Zubehör für den A-Rahmen.

Spezifische Anweisungen für die A-Rahmen-Prüfmethode:

Bewegen Sie den A-Rahmen langsam entlang des Kabelbegräbniswegs zum Ende des Kabels und beobachten Sie die Veränderungen der roten und grünen Balkendiagramme auf dem Prüfbildschirm.Dies spiegelt eine Änderung der Stromrichtung wider..

In großer Entfernung vom Schadensort erscheinen die roten und grünen Balken auf dem Bildschirm leicht unregelmäßig und klein.

Wenn Sie sich dem Fehlerpunkt nähern, zum Beispiel etwa 5 Meter vom Fehlerpunkt entfernt, werden Sie bemerken, dass die rote Balkengrafik sehr groß wird, wie im Bild unten gezeigt.

Wenn Sie sich direkt über dem Fehlerpunkt oder etwa 1-2 Meter vor und hinter dem Fehlerpunkt befinden,Sie werden feststellen, dass die roten und grünen Balkendiagramme sehr klein werden und auf dem Bildschirm erscheinen..

Sobald Sie den Fehlerpunkt passieren, zum Beispiel etwa 5 Meter vom Fehlerpunkt entfernt, werden Sie bemerken, dass das grüne Balkendiagramm sehr groß wird.

Auf diese Weise können Sie durch geduldige Suche den Fehlerort finden.
