Entwickelt für kommunale Abteilungen, die gemischte unterirdische Versorgungskorridore verwalten.Das XHGX507 erkennt sowohl Stromkabel als auch metallische Rohre mit einem einzigen Instrument – wodurch separate Kabel- und Rohrortungsgeräte überflüssig werden. Der Mehrfrequenzbetrieb (815 Hz bis 83 kHz) mit drei Arbeitsmodi passt sich jeder Feldsituation an. Von städtischen Versorgungskorridoren bis hin zu ländlichen Rohrleitungsrouten kann eine Person alles kartieren.
Drei Arbeitsmodi – Ein Instrument
🔌 Direktanschluss
Höchste Genauigkeit für zugängliche Kabel. Verbindet den Sender physisch mit dem Zielleiter für maximale Signalübertragung und die längste Reichweite bis zu 15 km.
🔗 Kopplung (Klemme)
Berührungslose Signalübertragung über Klemmenzubehör. Ideal für spannungsführende Kabel oder Rohre, bei denen ein direkter Anschluss nicht möglich ist. Sicher, schnell und nicht störend.
📡 Induktion
Vollständig berührungsloser Scanmodus. Gehen Sie mit dem Empfänger über das Gelände, um vergrabene Versorgungseinrichtungen ohne physische Verbindung zu erkennen – perfekt für erste Standortuntersuchungen und unbekannte Versorgungskorridore.
Produktdetails
XHGX507
Das XHGX507 Untergrundkabel- und Rohrortungsgerät wird hauptsächlich zur Ortung von Kabel Fehlern, zur Kabelidentifizierung, zur Kabelweg- und Tiefenmessung eingesetzt. Es kann Aufgaben erledigen, die früher nur mit mehreren Gerätesätzen möglich waren.
Funktionsprinzip
Das Untergrundkabel- und Rohrortungsgerät basiert auf der Methode der elektromagnetischen Induktion und der Anwendung des Kommunikationsprinzips.
1. Das elektromagnetische Signal wird vom Sender erzeugt und über verschiedene Übertragungsverbindungsmethoden an das zu prüfende Untergrundkabel übertragen.
2. Nachdem das Untergrundkabel das elektromagnetische Signal induziert hat, wird ein induzierter Strom auf dem Kabel erzeugt, der sich entlang des Kabels in die Ferne ausbreitet.
3. Während der Stromausbreitung werden durch das Untergrundkabel elektromagnetische Wellen auf den Boden abgestrahlt. Wenn der Empfänger am Boden misst, wird das elektromagnetische Wellensignal über dem Kabel am Boden empfangen.
4. Die Position, Richtung und der Fehler des Untergrundkabels können anhand der Änderung der empfangenen Signalstärke beurteilt werden.
Merkmale
● Das großflächige LCD zeigt die Signalstärke an, und Balken, Pfeile und Sprachansagen erleichtern dem Bediener die Beurteilung der unterirdischen Position des Kabels und des Fehlerpunkts. Eine Person kann alles erledigen.
● Vollständig digitales Design, klare großflächige LCD-Grafikanzeige und zuverlässige Ortung
● Tragbar und leicht, einfach zu transportieren
● Eingebauter wiederaufladbarer Akku
● Eingebautes Ohmmeter zur Messung des Schleifenwiderstands von Kabeln
● Kann zur Erkennung von Isolationsfehlern bis zu 2 MΩ gegen Erde verwendet werden
● Mit Hintergrundbeleuchtungsfunktion zur Anpassung an den Nachtbetrieb
● Eingebautes Ohmmeter zur Messung des Schleifenwiderstands von Kabeln
● Zeigt Kabeltiefe und Strom an
Hauptkomponenten

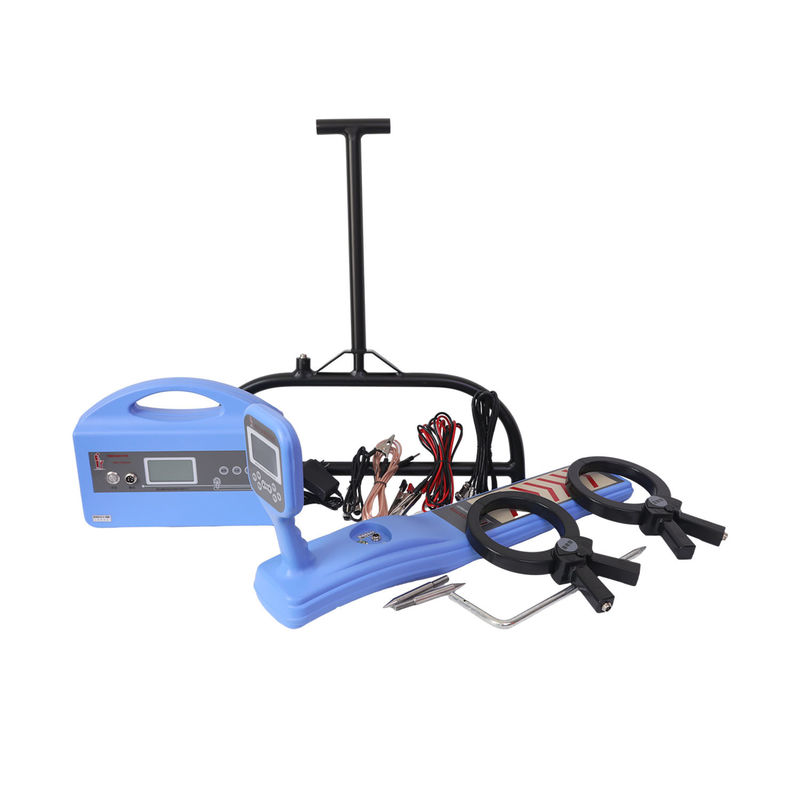

Dieses Kabel- und Rohrortungsgerät besteht hauptsächlich aus Sender und Empfänger, mit Zubehör wie zwei Klemmen, einem A-Rahmen und notwendigen Anschlusskabeln.
Technische Parameter
Sender
|
Arbeitsfrequenz
|
Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz)
|
|
Arbeitsmodus
|
Direktanschlussmethode, Kopplungsmethode (Klemmmethode), Induktionsmethode
|
|
Passende Last
|
5 Ohm – 3000 Ohm
|
|
Impedanzanzeige
|
5 Ziffern
|
|
Überhitzung und Überstrom
|
Automatische Schutzfunktion
|
|
Leistungsausgang
|
Niedrige Stufe, mittlere Stufe, hohe Stufe
|
Empfänger
| Arbeitsfrequenz |
Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz), Passivfrequenz 50 Hz
|
| Antennenmodus |
Talmethode (Nullwertmodus), Gipfelmethode (Spitzenmodus), Schrittspannungsmodus und Klemmstrommethode (A-Rahmen)
|
| Stromanzeige |
Zeigt den Effektivstromwert des zu prüfenden Kabels an (Einheit: mA)
|
| Arbeitstemperatur |
-10℃+55℃ |
| Batteriestatusanzeige |
Grafische Anzeige |
| Akkulaufzeit |
Kontinuierliche Arbeit > 8 Stunden: intermittierende Arbeit > 16 Stunden
|
| Signalstärkenanzeige |
Leiterdiagramm, digitaler Bereich 0-999
|
| Gain-Regelung |
Manuelle Einstellung, dynamischer Bereich von 100 dB |
| Erfassungstiefe |
Die maximale Erfassungstiefe beträgt etwa 10 Meter
|
| Maximale Erfassungsentfernung |
Kabel mit guter Isolierung können bei der Direktanschlussmethode bis zu 15 km betragen
|
| Tiefenmessung |
Drücken Sie die Tieftaste, um drei Ziffern anzuzeigen. Die maximale Tiefe kann bis zu 10 Meter gemessen werden
|
| Genauigkeit |
Niederfrequenz: ±(1-5)% ≤ 2,5 m Hochfrequenz: ±(5-12)% ≤ 2,5 m
|
Rüsten Sie Ihre kommunalen Wartungsflotten mit dem XHGX507 aus. Kontaktieren Sie uns für Mengenrabatte, technische Datenblätter und zur Vereinbarung von Vorführungen vor Ort.
▎Häufig gestellte Fragen
F: Welche Arten von unterirdischen Versorgungseinrichtungen kann das XHGX507 erkennen?
Das XHGX507 ist für die Erkennung einer Vielzahl von unterirdischen Versorgungseinrichtungen konzipiert, darunter Stromkabel (spannungsführend und spannungsfrei), Telekommunikationskabel, metallische Wasserleitungen, Gasleitungen und andere metallische Leitungen. Durch die Verwendung der Methode der elektromagnetischen Induktion mit wählbaren Frequenzen kann es verschiedene Arten von Versorgungseinrichtungen anhand der Signalantwortcharakteristiken unterscheiden.
F: Wie genau ist die Tiefenmessung und welche Faktoren beeinflussen sie?
Das Instrument bietet eine direkte digitale Tiefenanzeige mit einer Genauigkeit, die je nach Frequenzmodus variiert. Niederfrequenz (LF) erreicht typischerweise eine Genauigkeit von ±(1-5)%, während Hochfrequenz (RF) eine Genauigkeit von ±(5-12)% erreicht. Zu den Faktoren, die die Genauigkeit beeinflussen, gehören die Bodenfeuchtigkeit, die Nähe zu anderen metallischen Objekten, die Signalqualität und die Technik des Bedieners. Die 45-Grad- und 80%-Verifizierungsmethoden werden zur Bestätigung empfohlen.
F: Kann das XHGX507 in Bereichen mit hoher elektromagnetischer Interferenz arbeiten?
Ja. Das Instrument unterstützt mehrere Betriebsfrequenzen und eine Gain-Einstellung (dynamischer Bereich von 0-100 dB), die es dem Bediener ermöglichen, die optimale Frequenz und Empfindlichkeit für verrauschte Umgebungen auszuwählen. Die Antennenmodi Peak und Trough bieten komplementäre Erkennungsmethoden – Peak für schnelles Tracking in klaren Bereichen, Trough für präzise Positionierung in Zonen mit hoher Interferenz.
F: Ist vor dem Ausheben eine Schulung zur Bedienung des Instruments erforderlich?
Das XHGX507 verfügt über eine intuitive Benutzeroberfläche mit Echtzeit-Signalstärkenanzeige, einem Audioton, der proportional zur Signalstärke ist, und klaren Richtungsanzeigen. Die meisten Bediener werden innerhalb eines Tages im Feld einsatzfähig. Für Organisationen, die eine formelle Zertifizierung benötigen, sind auf Anfrage Schulungsprogramme vor Ort verfügbar.
F: Welche Garantie und welcher Kundendienst werden angeboten?
12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE- und ISO 9001:2015-zertifiziert. Das komplette Kit enthält Empfänger, Sender, Anschlusskabel, Erdspieß, wiederaufladbare Batterien, Ladegerät, Bedienungsanleitung und eine robuste Transporttasche. Erweiterte Garantiepläne und Inbetriebnahme vor Ort sind auf Anfrage erhältlich.
