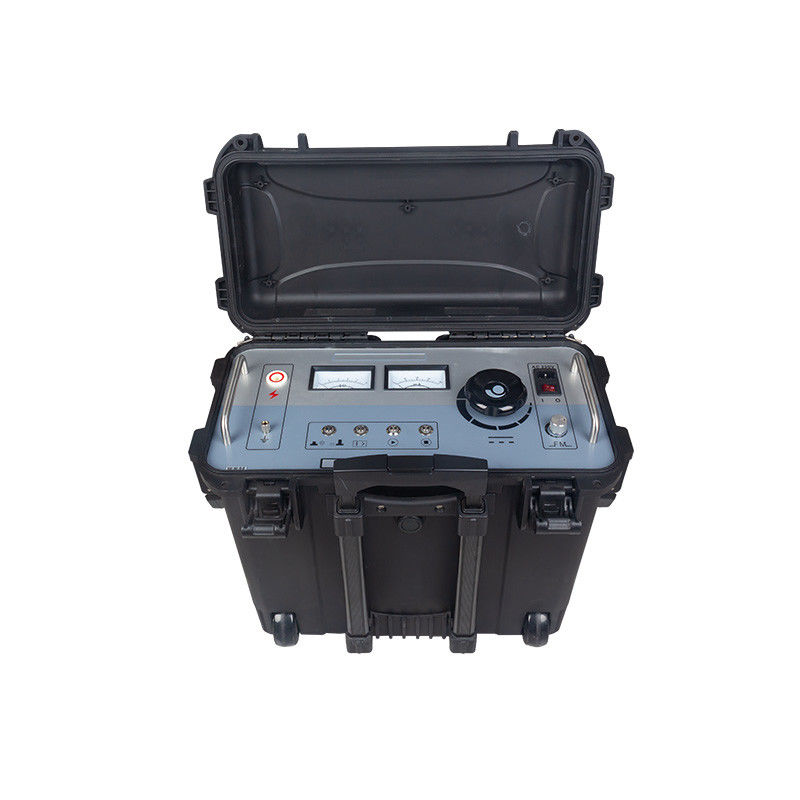

Tragbare Stromversorgung Hochspannung Untergrund 10kV-500kV Kabelschicht Fehler-Pinpoint-Locator

Mit dem vollen Einsatz der Transformation des städtischen Netzes haben viele Energieversorgungsbüros, Baubüros und sogar Konstruktionsstellen erstmals auf 110-kV-XLPE-Kabel gestoßen.Aufgrund von zeitlichen Einschränkungen und unzureichender Erfahrung, haben viele Kabel die Spannungstest (10kV/ 1min) nicht bestanden.

Derzeit besteht der größte Teil der Außenhülle aus HDPE-Hülle, die den DC 25kV/5min-Widerstandsspannungstest in der Fabrik bestanden hat, und der Leckstrom beträgt nur zehn μA.DaherDie meisten Fehler nach der Auslegung werden durch Schäden durch äußere Kräfte während der Auslegung verursacht, einschließlich der Bodenfüllung und -abdeckung.Wasser in der Erdungskiste- Verschlechterung des ursprünglichen Defekts; Durchdringung durch Feuchtigkeit des gezweigten Teils des Erdungsdrahtes verringert den Dämmungswiderstand usw.Manchmal, weil das Kabel zu tief vergraben ist oder die Umgebung kompliziert ist., so daß es sehr schwierig ist, sie zu lokalisieren, und einige Defekte können nach vielen Jahren nicht behoben werden, was verborgene Gefahren für den Betrieb hinterlässt.

Die Ausgangsspannung des Fehldetektors für die Außenhülle des Hochspannungskabels beträgt 10 KV und weniger,einschließlich der Übergabeprüfung und der Präventivprüfung der Außenhülle des Kabels, die für Kreuzverbindungssysteme geeignet sind, und der Fehlerposition der Außenhülle des Kabels.

Schnell und genau versteckte Gefahren von10 kV bis 500 kVmit einer Breite von nicht mehr als 10 mm,Vergründungsfehler der Außenhülle und große LeckströmeGleichzeitig kann es 5 kV-10 kV auf Hochdichte-Polyethylen- und Polyvinylchloridkabel-Außenhülsen ausführen.1 Die Minute, in der die Gleichspannung der Spannungsprüfung standhältist ein spezielles Gerät, das für die Wartung der Kabelausrüstung von Ein- und Dreikern-Hochspannungs- und Ultra-Hochspannungskabelbetriebseinheiten mit einer Leistung von 10kv bis 500kv erforderlich ist,Unternehmen im Bereich der Hochspannungskabeltechnik, und verschiedene Energieübertragungs- und -umwandlungstechnische Unternehmen.

Hauptmerkmale

1 mit Überstrom-, Überspannungs- und Überhitzungsschutzfunktion;

2 Sie ist sicherer und zuverlässiger, wenn der Schutz gegen Nullstartschutz vorhanden ist.

3 Einzigartiges Selbstentladungsdesign, solange die Hochspannungsausgabe abgeschnitten ist, ist die Hochspannung selbst null;

4 mit einer intuitiven und klaren Anzeige des Strom- und Spannungsmessers mit Doppelzeiger;

5. Ein-Taste-Schalter zwischen Positionierungsmodus und Widerstandsspannungsmodus, der bequem und schnell ist;

6 Es gibt keinen toten Fleck im Prüfbereich;

7. Die Empfängerempfindlichkeit ist einstellbar, was für die Positionierung bequemer ist;

8 Überstromschutzschalterfunktion, Widerstandsspannungsmodus und Positionierungsmodus sind bequem zu bedienen.

Technische Daten

1 Eingangsspannung: 220 V (± 10%), 50 Hz (± 2 Hz);

2 Ausgangsspannung: 0 ~ 10 kV (Quadratwelle) einstellbar;

3 Ausgangsstrom: 0 ‰ 200 mA;

4 Ausgangsleistung: 2 kVA;

5 Frequenzregelung: Min: 0,2 Hz, Max: 5 Hz (Bereich verstellbar).

Zusammensetzung des Instruments

1 Störungsschlüssel für die Kabelhülle: Einheit zur Feststellung der Störung oder zur Prüfung der Spannung;

2 Hochspannungsanschlussleitung: das Hochspannungsausgangsende des Hostes mit dem zu prüfenden Kabelkern verbinden;

3 Stromkabel: das Betriebsstromkabel des Geräts;

4 Empfänger: die Einheit, die das Signal empfängt, wenn die Störung festgestellt wird;

5 Sicherung: 8A Sicherung verwendet, AC220V Sicherung für den Versorgungssystem;

6 Erddraht: Instrumenterdraht;

7 Empfängerklemme: Empfängerklemme;

8 Ein Unterrack: wird bei der Stufenspannungsmethode verwendet.

Verpackungsliste

Einführung der Betriebsschnittstelle

①Hochspannungsausgang: spezialisierter Gleichspannungsausgangsterminal;

②Voltmeter: Hochspannungs-Ausgangsspannung mit Angabe des kV-Messers;

③Ammeter: Ausgangsstrom, der mA-Meter anzeigt;

④Sicherungssteckdose: Ort, an dem die Sicherung des 220-VAC-Stromversorgungssystems installiert ist;

⑤Stromanschluss: Betriebsstromversorgung des Geräts, 220 VAC Anschlussanschluss;

⑥Stromschalter: "I-Gang" verwendet zur Stromversorgung des Systems eine AC220V-Stromversorgung; "0-Gang" wird ausgeschaltet;

⑦Frequenzanpassung im Positionierungsmodus: Einstellung der Ausgangsfrequenz des Impulses im Positionierungsmodus;

⑧Spannungsanpassung: Nach dem Anschalten des Geräts müssen Sie zunächst den Knopf gegen den Uhrzeigersinn bis zum Ende drehen.und dann im Uhrzeigersinn anpassen, um die Ausgangsspannung von klein zu groß zu erhöhen, und im Uhrzeigersinn so einstellen, dass die Ausgangsspannung von groß auf klein sinkt;

⑨Hochspannungs-Stoppknopf: Wenn die Prüfung abgeschlossen ist oder eine Anomalie auftritt, wird dieser Knopf gedrückt, um die Hochspannungsausgabe abzuschalten, das Hochspannungslicht wird ausgeschaltet.Das Stoppknopflicht leuchtet an, um anzuzeigen, dass eine Hochspannungsausgabe vorliegt, und wenn sie ausgeschaltet ist, bedeutet dies, dass kein Hochspannungsausgang vorhanden ist;

⑩Hochspannungsstartknopf: Wenn das Startknopflicht eingeschaltet ist, bedeutet dies, dass die Spannungsausgabe in der Nullposition ist.Wenn das Startknopflicht nach dem Einschalten des Stromschalters nicht leuchtetWenn das Licht eingeschaltet ist, drücken Sie diese Taste, um das Gerät zu starten und eine hohe Spannung zu erzeugen;

⑪Überstromschutzschalter: Wenn das blaue Licht eingeschaltet ist, wird der Überstromschutz eingeschaltet, und wenn das blaue Licht ausgeschaltet ist, wird der Überstromschutz ausgeschaltet.

⑫Schaltfläche für die Positionierungs-/Widerstandsspannungsfunktion: Bei eingeschaltetem rotem Licht ist dies die Funktion für die Widerstandsspannung und bei eingeschaltetem grünem Licht ist dies die Positionierungsfunktion;

⑬Erdungspalte: Erdungspunkt des Geräts, Sicherheitsschutz;

1. Mikroampereinheit: gibt die Stärke und Richtung des Signals an

2. Signal: Die Eingabeoberfläche des Signals wird zum Anschließen des A-Rahmens oder der Empfangsklemme verwendet;

3. Nullregelung: die Bezugsbasis des Einstellsignals im Modus "I"; sie funktioniert nicht im Modus "II";

4Anpassung: Anpassung der Amplitude des Eingangssignals;

5. Gangschalter: "0" bedeutet Ausgeschaltet;

Die "I"-Datei kann im Stufenspannungstestmodus und im Empfangsspannungstestmodus verwendet werden.

Es eignet sich für die Prüfumgebung mit schwachem Eingangssignal (mit Verstärkerkreislauf im Inneren);

Die Ausrüstung kann nur im Stufenspannungsprüfmodus verwendet werden.

Es eignet sich für Prüfumgebungen mit starkem Eingangssignal (ohne Verstärkerkreislauf im Inneren);

Prüfung vor Ort
