| Herkunftsort: | Xi'an, Shaanxi, China |
| Markenname: | XZH TEST |
| Zertifizierung: | CE |
| Modellnummer: | XHSZ506S |

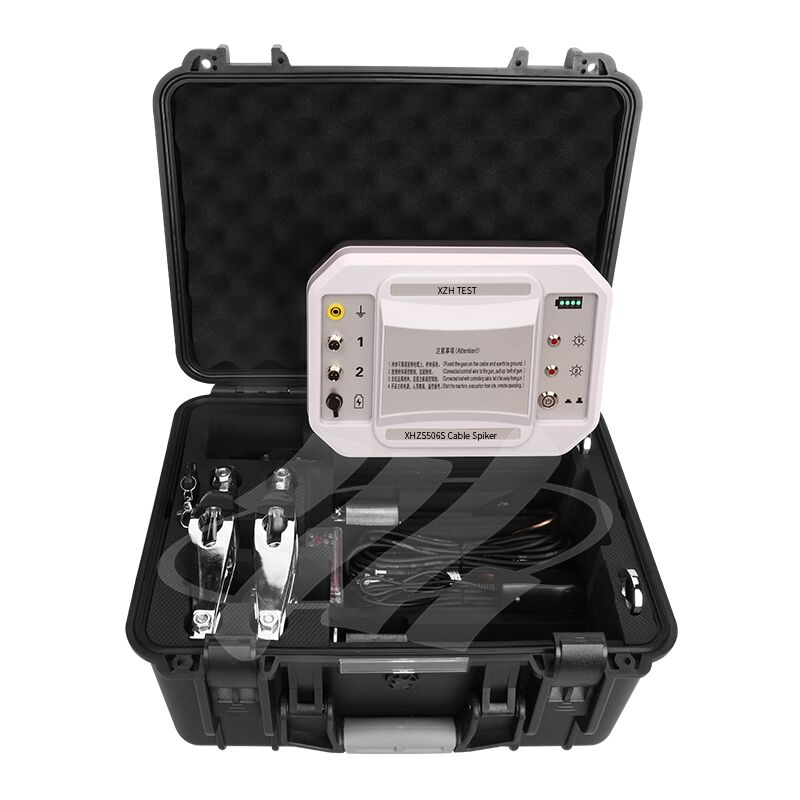

DieKabelspiker XHZS506Sist eine spezielle Ausrüstung, die hauptsächlich zur weiteren zerstörenden Identifizierung von Kabeln nach der Identifizierung von Kabeln und vor dem Sägen verwendet wird.
Bei der Konstruktion von Stromkabeln, bei der Migration und Reparatur der gelegten Kabel ist es oft notwendig, die entsprechenden Kabel abzusägen.Um die persönliche Sicherheit des Bedieners zu gewährleisten.Zunächst ist zu beurteilen, ob die entsprechenden Kabel vor Ort live sind oder nicht.Erst nach Bestätigung können die entsprechenden Kabel abgesägt werden.
Die Methode zur absoluten Bestätigung, ob das Kabel in Betrieb ist, ist derzeit nur die Methode des Kurzschlusses des Kabels bezogen auf den Boden oder bezogen auf die Phase durch mechanische Punktion.
Das Kabelstachgerät verwendet eine Fernbedienung/automatische Durchbohrvorrichtung, die die entsprechenden Kabel an Ort und Stelle beschädigen und durchbohren kann.Das Kabel explodiert, wenn es durchbohrt wird., sonst wird das Kabel nicht elektrifiziert.
Es besteht aus zwei Teilen: dem Schütze und dem Controller:
Arbeitsprinzip
Der Schütze ist ein spezielles Gerät mit niedrigem Zuggeschwindigkeitskolben, das speziell für das Stechen von Kabeln entwickelt wurde.Es kann in jedem Winkel installiert werden.Der Steuergerät verwendet eine fortschrittliche elektronische Erkennungsschaltung. Das Gerät kann aus der Ferne einen eisernen Nagel auf das Kabel starten, was zu einem Kurzschluss des Kabels führt.Es muss schießen und abfeuern.Wenn es keinen Strom gibt, ist es ein Kabel, das abgeschaltet wurde.
| Kabeldurchmesser ((mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Spezifikation des Nagels | PS27C8 | PS37C8 | PS47C8 | PS52C8 | ||||
| Spezifikationen. | schwarz | Blau | Gelb | Rot | empfehlen | 35 kV und darunter | Über 35 kV |
| Macht | Mindestwert | klein | mittlere | Groß. | mit S1 gelb | mit S1 rot ((6,8*11mm) |
Arbeitsbeschreibung
Bei der Kabelspitze kann ein einzelner Schütze nur einen Kurzschlusspunkt auf dem Kabel gleichzeitig erzeugen, und ein doppelter Schütze kann zwei Kurzschlusspunkte auf dem Kabel gleichzeitig erzeugen.Da das Dreiphasenkabel in der Regel in Form eines "品" ist, wenn ein einzelner Schütze durchbohrt wird, wird er nur in die Lücke des "品" (d. h. die Lücke zwischen den beiden Phasen) durchbohren, ohne das gesamte Kabel zu durchdringen.Die Existenz kann keinen wirklichen Kurzschluss erzeugen., d. h. es kann den Zweck des Einschlages nicht erreichen. Es wird empfohlen, eine Doppel-Shooter-Konfiguration zu verwenden.mindestens ein Schütze kann den Zweck des Stichens erreichen und einen Kurzschlusspunkt bilden.
Produktmerkmale
1. Wenn der Winkel zwischen den beiden Schützen nicht 120° beträgt, kann mindestens ein Schütze den Zweck des Durchstoßens erreichen und einen Kurzschlusspunkt bilden;
2. Es verwendet eine drahtgebundene + drahtlose Fernbedienung und kann über eine Wand ferngesteuert werden;
3Es kann sowohl für Wechselstrom als auch für Gleichstrom verwendet werden, mit einem eingebauten Lithium-Akku und einem großen Energiespeicher und einer langen Ladezeit.
4Es ist klein und leicht und eignet sich sehr gut für den Außenbereich.
Einführung der Betriebsschnittstelle
1- Gezielt:Erdungspunkt des Geräts, Sicherheitsschutz;
2Ausgang 1:zum Anschließen an den Schützkörper verwendet;
3Ausgang 2:zum Anschließen an den Schützkörper verwendet;
4- Aufladen:DC12V-Ladeanschluss, mit einem 12V-Ladegerät verbunden, um mit dem Laden zu beginnen;
5Schalter:die Betriebsleistung einschalten/abschalten;
6Anzeiglicht 1:wenn Ausgang 1 funktioniert, ist das Anzeiglicht eingeschaltet;
7Anzeiglicht 2:wenn Ausgang 2 funktioniert, ist das Anzeiglicht eingeschaltet;
8Leistungsanzeige:Wenn die eingebaute Batterie arbeitet, zeigt sie die Batterieleistung in Echtzeit an.
Feldverkabelung
Verpackungsliste
1Steuerung:Steuerung des Schießers zur Durchführung der Kabelpunktion;
2Fernbedienung:Die beiden Tasten (A.B) der Fernbedienung entsprechen den Ausgängen 1 und 2 der Steuerung.
3Die Kugel:in die Kammer geladen, wenn er gestochen wird;
4- Nägel schießen:Sie in die Nagelröhre stecken, wenn sie gestochen werden;
5Der Schütze.
6Ausgangsleitung:die Verbindungsleitung zwischen Steuerung und Schießmaschine;
7- Erddraht:das Verbindungskabel zwischen dem Schießgerät und dem Bodenbohrer;
8- Grundexperiment:Im Allgemeinen gibt es am Standort keinen formalen Bodenpunkt, daher ist es wichtig, einen zuverlässigen Boden zu finden, um ihn einzusetzen.
9Schraubenzieher, Steckdose, Reagenzglasbürste:Zubehör für die Reinigung des Schützen;
10. Stromkabel (Ladegerät):Ladekabel für die Kontrollbox.
Unternehmensprofil
XZH TEST ist ein professioneller Hersteller von Kabelfehlererkennungsanlagen. Wir sind ein junges Team. Unsere Entwicklungsphilosophie ist humanisiertes Management, intelligente Cloud-basierte Produkte,und internationalisierte OperationenUnsere Entwicklungsmission ist es, elektrische Geräte frei von nicht nachweisbaren Störungen zu machen.
Seit seiner Gründung im Jahr 2013 hat sich unser Unternehmen zu einem der größten Hersteller von Untertage-Kabel-Fehlererkennungsausrüstung in China entwickelt.Wir produzieren eine breite Palette von Prüfgeräten.
Was wir tun können
Wir haben die Fähigkeit, neue Produkte und Technologien zu entwickeln.
Wir bieten Ihnen komplette Systemlösungen für Ihr Projekt.
Wir bieten online und offline praktische und theoretische Schulungen an.
Wir sorgen für die Reparatur und Kalibrierung von Instrumenten.
Häufig gestellte Fragen
1Sind Sie ein Handelsunternehmen oder ein Hersteller?
Wir sind ein professioneller Hersteller mit mehr als 10 Jahren Erfahrung. Wir können die Qualität von Teilen und fertigen Produkten streng kontrollieren.
2Wie lange dauert die Lieferung und wie ist das Inventar?
Wenn unsere meistverkauften Produkte auf Lager sind, dauert es 5-8 Werktage für den Versand. Bei Massenproduktion und kundenspezifischer Produktion dauert die Zeit 2-4 Wochen.
3Wie sind Ihre Zahlungsbedingungen?
Zahlung ≤ 2000 USD, 100% T/T Vorauszahlung. Aufträge über 2000 USD sind verhandelbar.
4Wie lange ist die Garantie für Ihr Produkt?
Wir bieten eine einjährige Garantie für die Ausrüstung.
5Wie gewährleisten Sie die Qualität?
Die Produktverbindungen umfassen FuE, Fertigung, Inbetriebnahme und technische Unterstützung nach strengen und wissenschaftlichen Managementprinzipien.Wir können starke Produktions- und F&E-Fähigkeiten unterstützen, und kann qualitativ hochwertige Produkte zu wettbewerbsfähigen Preisen herstellen, um den hohen Anforderungen der Kunden gerecht zu werden.
6Welche Unterstützung kann ich bekommen?
Wir bieten Schulungsunterstützung, Marketingunterstützung, technische Unterstützung und Lieferkettenunterstützung.
7Wo ist deine Fabrik?
Wir befinden uns in Xi'an, Shaanxi, China. Wir sind in der Nähe des Xi'an Xianyang International Airport, der etwa zweieinhalb Flugstunden von Shanghai und Guangzhou entfernt ist.Alle Kunden aus der ganzen Welt sind willkommen, uns zu besuchen..
8Wie wird man Ihr Dealer?
Jedes Unternehmen, das sich für Stromsysteminstrumente interessiert, kann uns ohne zu zögern kontaktieren, einschließlich -Website-Briefe, E-Mails, Telefone usw.Wir werden uns schnell mit Ihnen in Verbindung setzen, je nach Ihren Informationen und Kooperationsabsichten..
