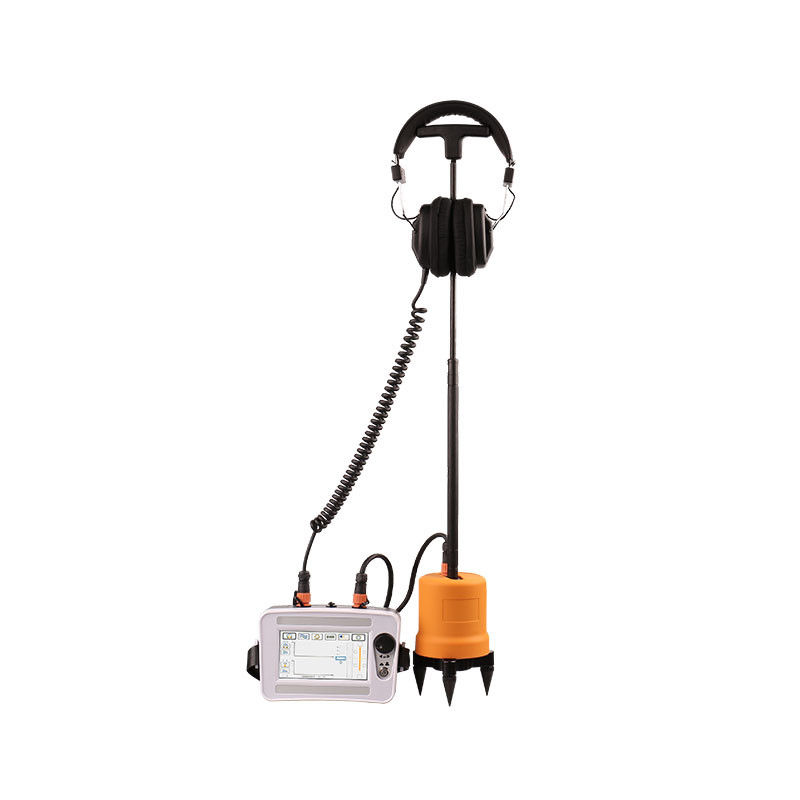

Unterirdische Kabel-Fehler-Punkt-Locator

Der Kabelfehlpointer XHDD503C verwendet die akustische und magnetische Synchronisationsmethode zur Bestimmung des Störpunkts des Netzkabel.

Der elektronische Flashover wird vom Aufprallentladungsgenerator erzeugt, von der entsprechenden Sonde aufgenommen und verstärkt.und die genaue Position des Fehlerpunktes wird durch Hör- und Sichtvermögen bestimmt.

Es handelt sich um ein Gerät, das die genaue Positionierung des Kabelfehlpunktes innerhalb des groben Messbereichs abschließt und die akustische und magnetische Zeitdifferenz erfasst.Es integriert Positionierungstechnologie, Pfadunterstützte Prüfungen und andere Technologien, die mehrere Prüfmodi und umfangreiche und vielfältige sofortige Informationen zur effizienten und präzisen Bestimmung von Kabelfehlern bieten.

Dieser Kabelfehlermessgerät eignet sich für Niedrigwiderstand, Kurzschluss, Offenkreis und Trennschlussfehler von Stromkabeln, Hochfrequenzkoaxikabeln, Straßenbeleuchtungskabeln,mit einer Breite von mehr als 20 mm,, sowie Leckage mit hohem Widerstand und Flashoverfehler mit hohem Widerstand.

Eigenschaften
1. 5-Zoll-Touch-LCD mit hoher Helligkeit gewährleistet Sichtbarkeit unter Sonnenlicht.

2- Akustische und magnetische synchrone Positionierungstechnologie zur automatischen Berechnung der akustischen und magnetischen Zeitdifferenz anwenden.

3Der Gewinnwert und der Auslöserwert des akustischen Signals und des magnetischen Signals können manuell angepasst werden, um sich an verschiedene Umgebungen anzupassen.

4Es verfügt über eine Technik zur Schallminderung und kann aus einer Vielzahl von Filtermethoden wählen.

5Es verfügt über BNR-Hintergrundgeräuschreduzierung und Stummgeräuschreduzierung.

6Es hat eine Abweichungsanzeige.

7Ausgestattet mit mehrschichtigen physikalischen Isolationssignalsensoren, wasserdicht IP65.

8Eingebaute Lithiumbatterie mit großer Kapazität, lange Standbyzeit, mit Schnellladegerät ausgestattet.

9Klein und leicht, einfach zu bedienen und eine einfache Mensch-Maschine-Schnittstelle.

Technische Indikatoren

Arbeitsprinzip
Dieses Gerät verwendet die akustische und magnetische Synchronisationsmethode, um Fehler genau zu lokalisieren.Das Prinzip basiert auf der traditionellen Akustikpunktbestimmungsmethode und ergänzt die Erkennung und Anwendung elektromagnetischer Signale.

Wenn der Hochspannungsgenerator eine Schlagentladung auf das defekte Kabel ausführt, wird der durch die Entladung am Fehlerpunkt erzeugte Ton an die Erde übertragen.Das Schallsignal wird von einer hochempfindlichen Sonde aufgenommenNach der Verstärkung kann man mit Kopfhörern einen "Pop"-Sound hören.

Die eingebaute Sonde der Sonde empfängt das Magnetfeldsignal in Echtzeit. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. Bewegen Sie die Sensorposition, um den Punkt mit dem kleinsten akustisch-magnetischen Zeitunterschied zu finden, dann wird der genaue Standort des Fehlerpunktes darunter sein.

Traditionelle akustische Messgeräte verwenden im Allgemeinen nur Kopfhörer zur Überwachung,oder ergänzt durch den Schwung des Zählerzeigers zur Identifizierung des Entladungsgeräusches am FehlerpunktDa das Entladungsgeräusch in einem Augenblick verschwindet und sich nicht wesentlich vom Umgebungsgeräusch unterscheidet, bringt es für wenig erfahrene Bediener oft große Schwierigkeiten.Die akustisch-magnetische Synchronisationsmethode vermeidet effektiv die oben genannten Probleme der traditionellen akustischen Messmethode.

1 Einstellung: Drücken Sie den Einstellknopf, um die Einstelloberfläche zu betreten, und drehen Sie den Einstellknopf, um die Einstellparameter festzulegen.

2 Stromversorgung: Schalten Sie die Stromversorgung des Systems ein und aus.Dann kannst du den Knopf heben.Bei Abschalten müssen Sie den Netzknopf 3 bis 4 Sekunden lang gedrückt halten.

3 Bildschirm: 5-Zoll-Touch-Display.

1 Sensor: Anschlussanschluss zum Sensor der Sonde;

2 Ladevorgang: Anschlussanschluss für das Ladegerät;

3 spezielle Kopfhöreranschluss.

Einführung von Schnittstellen und Funktionen

Die Bedienoberfläche umfasst einen Wellenform-Anzeigebereich und einen Parameteranpassungsbereich. Die Funktionen jedes Teils werden nach dem Logo in der obigen Abbildung einzeln eingeführt.

1 ist die Einstellung der Schallzunahme und 2 ist die Einstellung des Schallzunahmes.

1) Der Schallverstärker verfügt über insgesamt 1 bis 8 einstellbare Zahnräder. Klicken Sie auf die Pfeile nach oben und unten, um den Verstärkungsfaktor des Schalls an das Signal anzupassen, oder drehen Sie die Einstelltaste, wählen Sie das Symbol ,Drücken Sie den Einstellknopf, um die Schnittstelle für die Einstellung der Schallzunahme einzugeben, und passen Sie den Schall an das Signal an. Der Verstärkungsfaktor des Signals, der Standardschallzunahme beträgt 8 Stufen, wenn er eingeschaltet ist.

2) Der Tonauslöser hat insgesamt 0 bis 99 einstellbare Ebenen. Klicken Sie auf die Pfeile nach oben und unten, um die Tonauslöserschwelle anzupassen, oder drehen Sie die Einstelltaste, wählen Sie das Symbol,Drücken Sie die Einstellschaltfläche, um in die Schaltfläche für die Einstellung des Schalldetektors zu gelangen und den Schalldetektorschwellenwert anzupassen. Grenzwert. Je größer der Wert, desto niedriger die Triggerempfindlichkeit und desto höher das gefilterte Signal. Der Standard-Trigger-Schwellenwert beim Starten beträgt 30 Stufen.

3/4: Einstellung der Magnetfeldverstärkung/Auslösung des Magnetfelds: Klicken Sie auf das Symbol, um die Schnittstelle für die Einstellung der Magnetfeldverstärkung und die Einstellung des Magnetfelds einzugeben.Die linke Seite ist die Magnetfeld-Gewinn-Einstellung und die rechte Seite ist die Magnetfeld-Trigger-Einstellung.

1) Die Magnetfeldverstärkung hat insgesamt 1 bis 8 einstellbare Zahnräder. Klicken Sie auf die Pfeile nach oben und unten, um den Verstärkungsfaktor des Magnetfeldes an das Signal anzupassen, oder drehen Sie den Einstellknopf,Wählen Sie das Symbol aus, drücken Sie den Einstellknopf, um die Magnetfeldverstärkungsinterface einzugeben und das Magnetfeldpaar anzupassen.Die Standardmagnetfeldverstärkung beim Starten beträgt 8 Stufen.

2) Der Magnetfeld-Trigger hat insgesamt 0 bis 99 einstellbare Zahnräder. Klicken Sie auf die Pfeile nach oben und unten, um die Magnetfeld-Trigger-Schwelle anzupassen. Je größer der Wert,je geringer die Empfindlichkeit des Auslösers und je höher das gefilterte Signal. Oder drehen Sie den Einstellknopf und wählen Sie das Symbol aus, drücken Sie den Einstellknopf, um die Magnetfeld-Trigger-Einstellungsoberfläche zu betreten und den Magnetfeld-Trigger-Schwellenwert anzupassen.Die Standardmagnetfeldverstärkung beim Starten beträgt 30 Stufen..

5: Angabe der Sonde: Wenn die Sonde nicht angeschlossen ist, wird das Symbol mit Kreuz angezeigt.

6: Allpassfilterung: Allpassfiltermodus.

Niedrigpassfilter: Niedrigpassfiltermodus.

Hochpassfilterung: Hochpassfiltermodus.

Bandpassfilterung: Bandpassfilterungsmethode.

7.Mute-Einstellung: Klicken Sie auf das Symbol, um den Stummmodus ein- und auszuschalten.Der Gastgeber aktiviert sofort den Stummschalter, um Lärmschäden an den Ohren zu vermeiden..

8.BNR-Einstellungen: Klicken Sie auf das Symbol, um die digitale Geräuschreduktion ein- und auszuschalten.Die digitale Geräuschreduktion im Hintergrund BNR-Technologie wird verwendet, um mit viel Lärm in der Umgebung umzugehen, wodurch es einfacher ist, den Punkt genau zu bestimmen.

9Lautstärkeinstellung: Klicken Sie auf das Symbol oder drehen Sie die Einstelltaste, um die Lautstärke einzustellen, und klicken Sie auf die "+" oder "-" Taste auf dem Bildschirm.Es gibt insgesamt 0 bis 16 verstellbare EbenenEs wird empfohlen, sie auf 8 Stufen zu setzen.

10.Leistungsanzeige: Zeigt den Batteriebetrieb des Geräts an.

11.Schallstärke: Angabe der Schallstärke und entsprechende numerische Anzeige.

12.Elektromagnetisches Signal: Initialisierung abgeschlossen, Sie können das Logo (Blitz ist gelb); stumm oder Touch Sensor Logo (Blitz ist weiß).

13.Magnetfeldstärke: Magnetfeldstärke und entsprechende numerische Anzeige.

14.Vier Sätze akustischer und magnetischer Zeitdifferenzdatenanzeige, die die akustische und magnetische Zeitdifferenz für die Benutzerreferenz anzeigen, um die Genauigkeit des festen Punktes zu verbessern.

Verpackungsliste

Prüfung vor Ort
