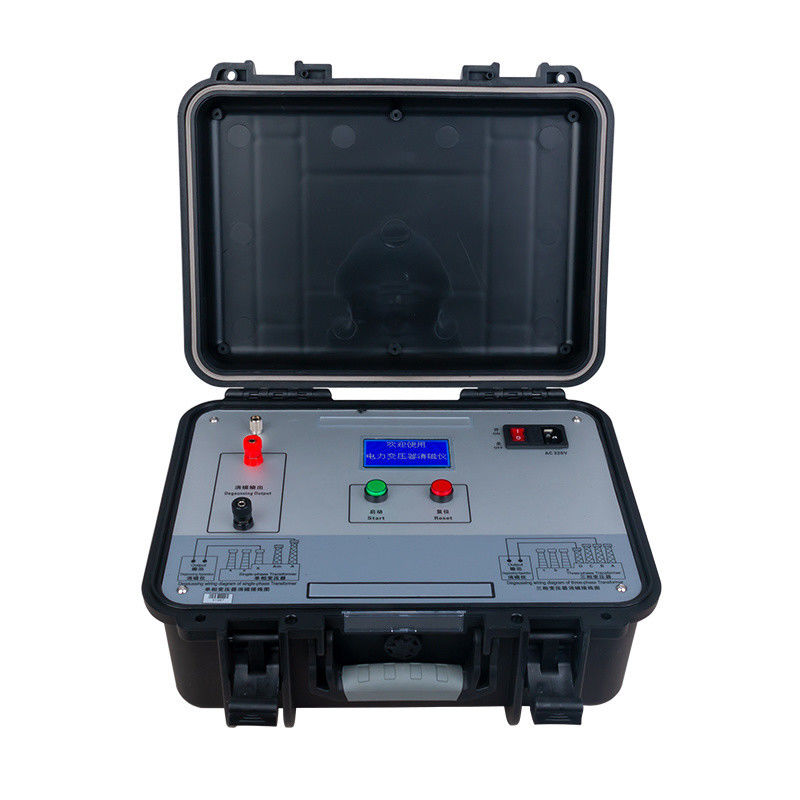

Trägliche schnelle automatische Leistungstransformatoren und Demagnetisierungsinstrumente zur Entmagnetisierung

Leistungstransformator-Entmagnetisierungsgerät

Mit DC-Frequenzumwandlungs-Dämpfungsprinzip

Das Leistungstransformator-Entmagnetisierungsgerät ist ein Spezialgerät zur Beseitigung der Gefahren von Restmagnetismus nach dem Gleichstromwiderstandstest von großen Leistungstransformatoren. Es spielt eine äußerst wichtige Rolle beim Schutz von Leistungstransformatoren vor den Auswirkungen von Einschaltströmen und bei der Gewährleistung eines sicheren Betriebs.

Aufgrund des inhärenten Hysteresephänomens von ferromagnetischen Materialien verbleibt Restmagnetismus im Eisenkern, nachdem Operationen wie Spannungsverhältnis- und Gleichstromwiderstandsmessungen an dem Leistungstransformator durchgeführt wurden. Aufgrund des Vorhandenseins von Restmagnetismus sättigt der Restmagnetismus des Eisenkerns beim Einschalten des Transformators den Transformator-Kern für einen halben Zyklus, wodurch eine große Anzahl von Oberschwingungen im Erregerstrom erzeugt wird. Dies erhöht nicht nur die Blindleistungsaufnahme des Transformators, sondern kann auch dazu führen, dass der Relais-Schutz fehlerhaft funktioniert, was zu bestimmten wirtschaftlichen Verlusten führt. Daher müssen wir vor der Inbetriebnahme des Transformators Entmagnetisierungsarbeiten durchführen, um den sicheren und normalen Betrieb des Transformators zu gewährleisten.

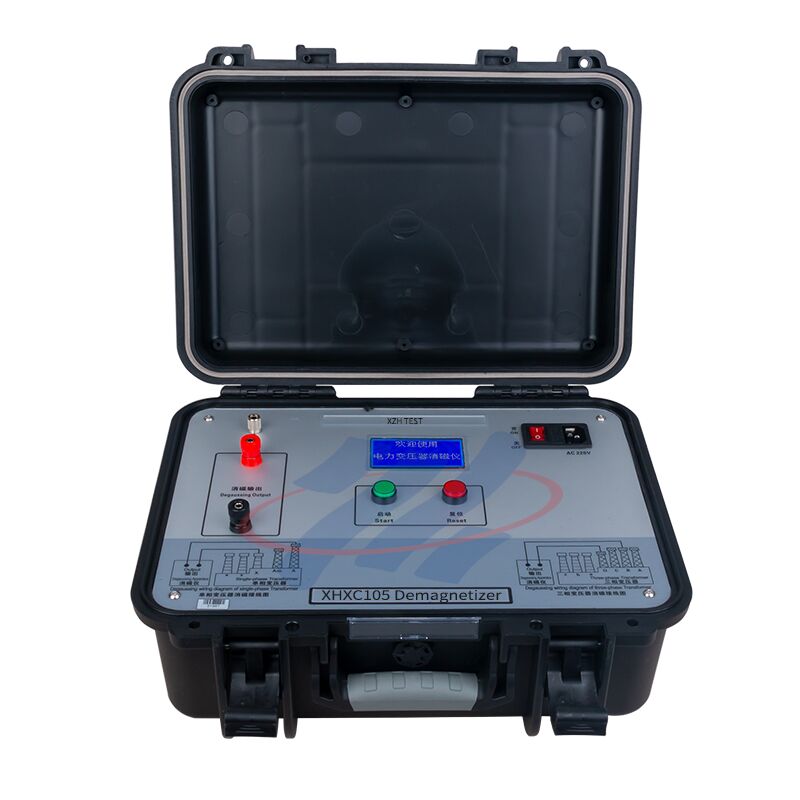

Dieses Leistungstransformator-Entmagnetisierungsgerät XHXC105 fügt basierend auf der ursprünglichen Produktreihe einen automatischen Entmagnetisierungsmodus hinzu, sodass Benutzer keine Vorgänge wiederholen müssen. Die Größe des LCD-Moduls wurde vergrößert, um reichhaltigere Informationen anzuzeigen. Zwei-Tasten-Bedienung: Rot für Auswahl und Rücksetzung, Grün für Bestätigung und Start, was die Bedienung komfortabler macht. Die Entmagnetisierungszeit des Produkts wurde von ursprünglich 30 Minuten auf weniger als 4 Minuten erhöht.

Merkmale
1, Verwendet patentierte Technologie - DC-Frequenzumwandlungs-Dämpfungsprinzip;
2, Der Dreiphasentransformator kann den Zweck der Entmagnetisierung erreichen, indem nur die B-Phase entmagnetisiert wird;
3, Mit automatischer Durchflussstabilisierungsbeurteilung und 16-Bit-AD-Datenerfassungs- und -verarbeitungsfunktionen;
4, Mit manuellem/automatischem Entmagnetisierungsmodus;
5, Schnelle Entmagnetisierungsgeschwindigkeit - Einzelzeit von 30 Minuten auf nicht mehr als 4 Minuten erhöht;
6, Der Entmagnetisierungseffekt ist offensichtlich - von 80% auf mehr als 90% in einem einzigen Durchgang erhöht;
7, Die Stromleitung für Gleichstromwiderstandstests kann direkt verwendet werden, um die Anpassung an Gleichstromwiderstandstests zu erleichtern;
8, Verwendung der chinesischen Oberfläche, die Oberfläche ist übersichtlich und der Entmagnetisierungsfortschritt wird in Echtzeit angezeigt;
9, Geeignet zum Beseitigen von Restmagnetismus, bevor groß angelegte Leistungstransformatoren und Transformatoren von 35 kV und höher in Betrieb genommen werden; insbesondere für Großleistungstransformatoren mit Spannungspegeln von 330 kV und höher;
★Dieses Produkt ist klein und leicht, wodurch es sich sehr gut für den Einsatz vor Ort eignet.

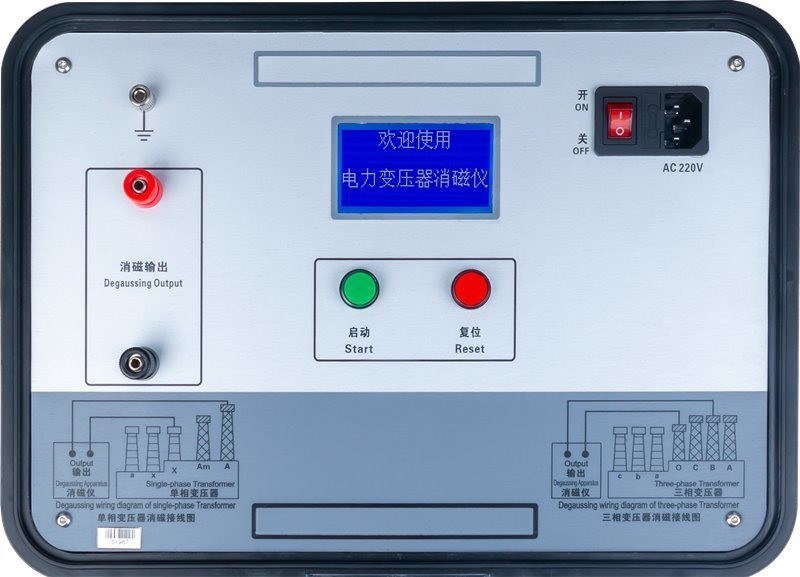

Entmagnetisierungsausgang: angeschlossen an den entmagnetisierten Transformator oder die Transformatorbuchse

LCD-Bildschirm: zeigt den Entmagnetisierungsarbeitsmodus, den aktuellen Wert und den Entmagnetisierungsfortschritt an

Netzschalter: AC 220V Netzschalter

Zurücksetzen (rote Taste):Modus- und Stromauswahl/Entmagnetisierung zum Beenden der Entladung/Unterbrechen des Gerätebetriebs

Start (grüne Taste): Menübestätigung/Entmagnetisierungsstart

Erdungsklemme: mit dem Erdungskabel verbunden

AC 220V:Anschluss an die AC 220V Steckdose.

Wichtigste Leistungsmerkmale

1. Verwenden Sie patentierte Technologie - DC-Frequenzumwandlungs-Dämpfungsprinzip;

2. Der Dreiphasentransformator kann den Zweck der Entmagnetisierung erreichen, indem nur die B-Phase entmagnetisiert wird;

3. Es verfügt über eine automatische Durchflussstabilisierungsbeurteilung und 16-Bit-AD-Datenerfassungs- und -verarbeitungsfunktionen;

4. Mit manuellem/automatischem Entmagnetisierungsmodus;

5. Die Entmagnetisierungsgeschwindigkeit ist schnell - eine einzelne Zeit wird von 30 Minuten auf nicht mehr als 4 Minuten erhöht;

6. Der Entmagnetisierungseffekt ist offensichtlich - von 80% auf mehr als 90% in einem einzigen Durchgang erhöht;

7. Die Stromleitung für Gleichstromwiderstandstests kann direkt verwendet werden, um die Anpassung an Gleichstromwiderstandstests zu erleichtern;

8. Die englische Oberfläche wird verwendet, die Oberfläche ist übersichtlich und der Entmagnetisierungsfortschritt wird in Echtzeit angezeigt;

9. Geeignet zum Beseitigen von Restmagnetismus, bevor große Leistungstransformatoren und Transformatoren von 35 kV und höher in Betrieb genommen werden; insbesondere für Großleistungstransformatoren mit Spannungspegeln von 330 kV und höher;

10. Dieses Produkt ist klein und leicht, wodurch es sich sehr gut für den Einsatz vor Ort eignet.

Englische Version ist verfügbar.
