Versuchsanalyse von Strom-/Spannungswandlern (CT/PT) mit Einphasen-Erregung und Verhältnisprüfung

Name: Versuchsanalyse von Strom-/Spannungswandlern (CT/PT) mit Einphasen-Erregung und Verhältnisprüfung
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX201D
Price: 7,970.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	CE, ISO
Modellnummer:	XHTX201D

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

CE, ISO

Modellnummer:

XHTX201D

Modellnummer:

XHTX201D

Testregion:

Kabel bilden

Kabeltyp:

Kategorie 3

Angepasst:

Angepasst

Farbe:

Schwarz

Testfrequenz:

128Hz/111Hz/105Hz/94Hz (Afc)

Auflösung:

0,5 m

Transportpaket:

Holzkiste mit Schaum im Inneren gefüllt

Spezifikation:

350 mm*280 mm*170 mm

Warenzeichen:

XHHG521B

HS -Code:

8543201000

Versorgungsmaterial-Fähigkeit:

1000pieces/Jahr

Anpassung:

Verfügbar

After-Sales-Service:

Garantieurkunde

Garantie:

12 Monate

Hervorheben:

High Light

Hervorheben:

Einphasen-CT-PT-Analysator

Transformator-Erregungsverhältnis-Tester

CT-PT-Analysator mit Garantie

Trading Information

Min Bestellmenge:

1 Einheit

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

5 bis 8 Tage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

1000 PCS/Year

Produkt-Beschreibung

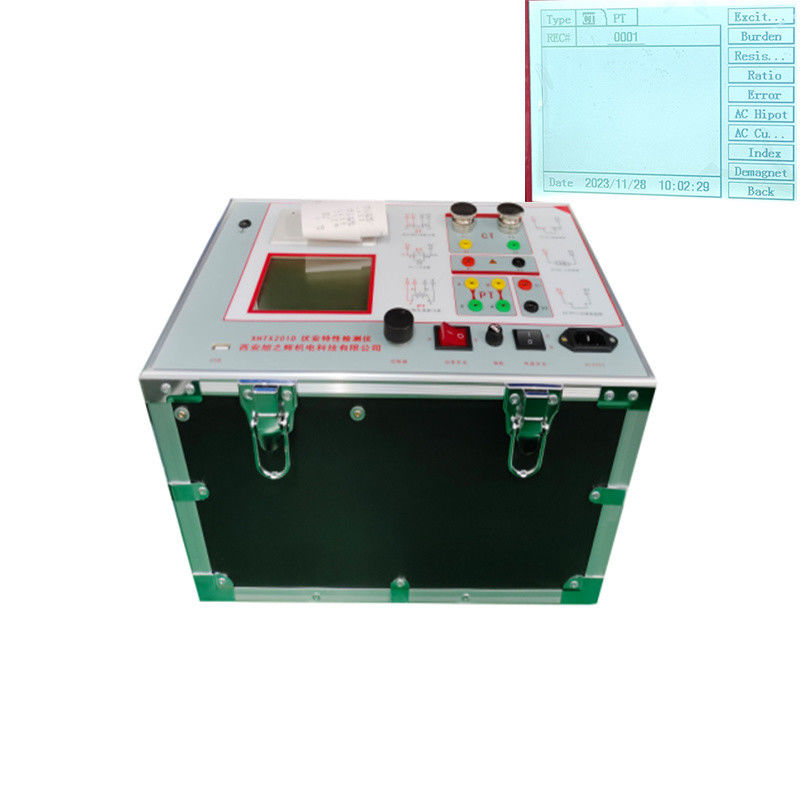

Xzh Prüfstromtransformator CT/PT-Analysator Einphasige Erregungsquote Prüfung

XHTX201DCT/PT-ANALYZERwird hauptsächlich für Feldprüfungen von CT und PT der Klasse P verwendet. Zu den Prüfelementen gehören vor allem die Erregungsmerkmale, die Transformationsquote, die Polarität, Degauss-Kurven, Fehlerkurven von 5% und 10%.Sekundärschaltkreisprüfung, die Prüfung der Leistungsfrequenz Wechselstrom und Sekundärbelastung standhalten.FestplatteDaten mit einfacher und bequemer Bedienung abgeben.

Versuchsanalyse von Strom-/Spannungswandlern (CT/PT) mit Einphasen-Erregung und Verhältnisprüfung 0
Hauptmerkmale
Unterstützung für die Erkennung von CT und PT

Alle Kontrollpunkte können in einem einzigen Instrument ohne externe Hilfsgeräte ausgeführt werden.
Mit intelligenter Steuerung, die einfach zu bedienen ist.
Automatisch geben 5% und 10% Fehlerkurven an.
Es können 3000 Testdaten gespeichert werden, die auch nach einem Stromausfall nicht verloren gehen.
Unterstützung für die Speicherung der Daten auf U-Disk, die über einen Standard-PC gelesen werden können und die Erstellung eines WORD-Berichts ermöglichen.
Es ist kompakt und leicht, es wiegt weniger als 22 kg, sehr gut für Feldtests.

Haupttestfunktionen und technische ParameterFunktionstabelle

Ich...Stromtransformator (CT)	II. Spannungstransformator (PT)
1.Magnetisierungskurve	1.Erregungsmerkmalprüfung
2.Prüfung der Transformationsquote	2.Prüfung der Transformationsquote
3.Polarität	3.Polarität
40,5% und 10%Fehlerkurve	4.Widerstand Test der Leistungsfrequenz Wechselstrom
5.Strom injizieren	5.Degauss
6.Degauss	6.Berechnung des Kniepunktwerts
7.Widerstand Test der Leistungsfrequenz Wechselstrom	7.Tatsächliche Sekundärlastprüfung
8.Automatische Berechnung des Erregungspunktes des Knies	8. Widerstandsprüfung
9.Tatsächliche Sekundärlastprüfung
10. Widerstandsprüfung

Tabelle der technischen Parameter

Wichtige technische Parameter
Betriebsstromversorgung:	AC220V±20V, 50 bis 60Hz
Ausgangswellenform der Stromversorgung der Anlage:	Sinuswelle
Ausgangsspannung der einzelnen Maschine Anregungsmerkmal:	0~2500V
Erregungs-Ausgangsstrom:	0 ~ 20 A
Ausgangsstrom der Transformationsquote der einzelnen Maschine	0 ~ 1000 A
CT-Verhältnismessbereich	5~25000A/5A ((5000A/1A)
PT-Verhältnismessbereich	1~500 KV
Belastungsbereich	5 ~ 1000VA
Widerstandsmessbereich	0.1 ~ 300Ω
Fehler:	≤ 0,5% ((0,2%Wertung + 0,3%Bereich)
Betriebstemperatur:	-10 °C bis +40 °C
Relative Luftfeuchtigkeit	< 90 RH%
Höhenstand	≤ 1000 m
Gesamtgröße ((Länge × Breite × Höhe):	400 * 200 * 260 mm
Gewicht:	≤ 23Weigerung
