XHBB128B
Beschreibung

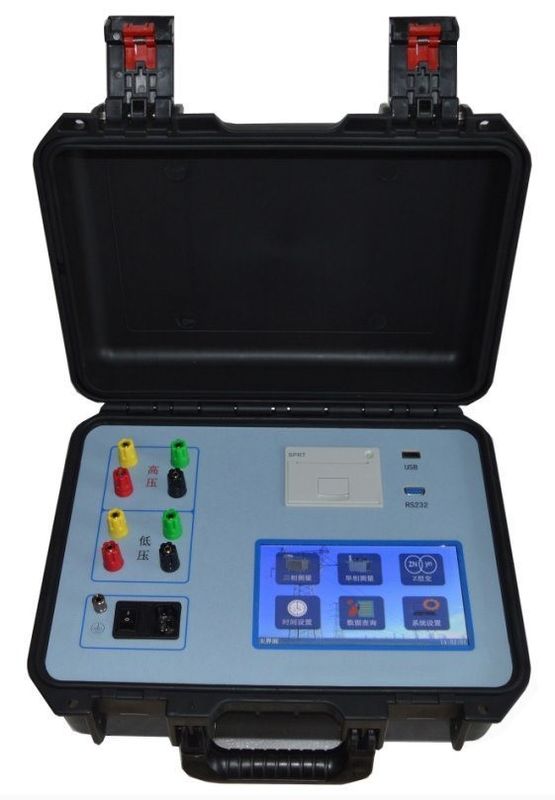

Die Die Transformator-Übersetzungsverhältnis-Messgerät-Serie XHBB128B kann auf zwei Arten mit Strom versorgt werden: extern AC220V und interne Batterie, was dem Benutzer die Durchführung von Tests erleichtert.
Leistung und Eigenschaften

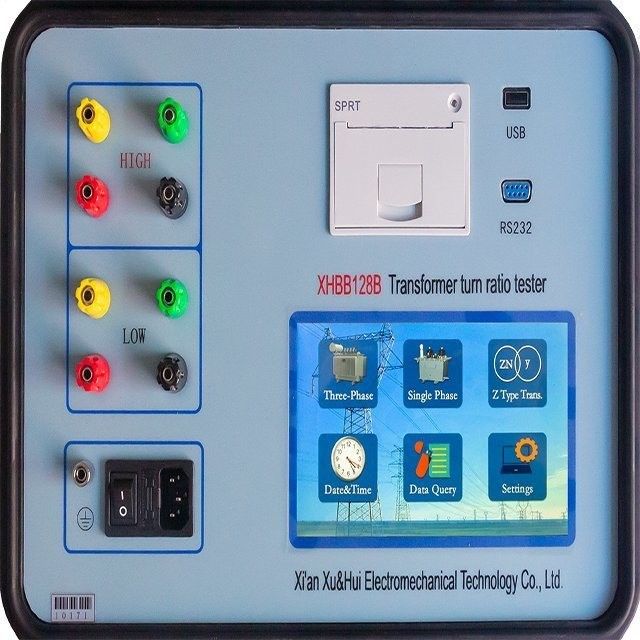

1. Die Schnittstelle verwendet die intelligente Touch-Bedienung, die Bedienung ist einfach und bequem. Die Schaltung verwendet die neue Generation des vollständig digitalen Schemas, das die Stabilität des Instruments für lange Zeit gewährleisten kann.
2. Die Testgeschwindigkeit ist schnell, die Messung des Übersetzungsverhältnisses von drei Phasen kann nur durch eine Verdrahtung abgeschlossen werden, was nur 10 Sekunden dauert.
3. Durchführung von Tests an CT, PT, CVT und Z-förmig angeschlossenen Transformatoren.
Anwendbar für die Messung des Übersetzungsverhältnisses von Stromverteilungstransformatoren bis zu 1000-kV-Transformatoren, Stromwandlern (CT), Spannungswandlern (PT) und Z-förmig angeschlossenen Transformatoren.
4. In der internen Zone sind mehrere Kurzschlussmessmethoden eingerichtet, die die Fehlerbeurteilung erleichtern.
Uhr- und Datumsanzeige ohne Stromausfall, das Instrument kann 50 Datengruppen speichern, Daten gehen bei Stromausfall nicht verloren.

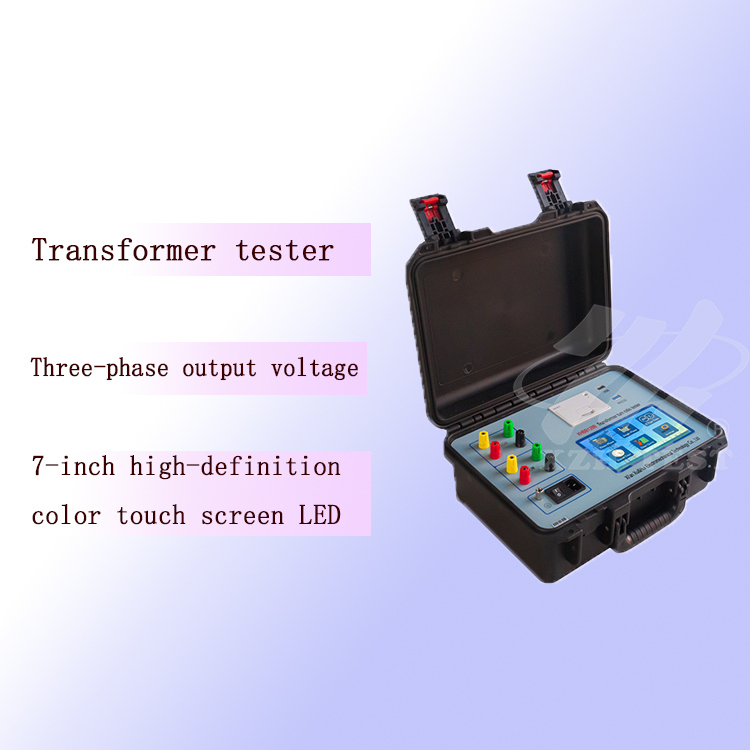

5. Großer, farbiger Flüssigkristallbildschirm, Daten sind klar und lesbar, Drucken über den Thermodrucker. 6. RS485-Kommunikationsschnittstelle und U-Disk-Speicherschnittstelle.
7. Hochspannungs- und Niederspannungs-Verpolungsschutzfunktion, die Kurzschluss-, Windungs-Kurzschluss-Schutzfunktionen des Transformators und Falschanschluss-380-V-Schutzfunktion der Stromversorgung aufweist.
8. Optionale externe AC220V- und interne Batterie-AC/DC-Stromversorgung, es ist nicht erforderlich, die externe AC-Stromversorgung anzuschließen und Tests durchzuführen
|
Anzahl der angezeigten Stellen
|
5 Stellen
|
|
Ausgangsspannung
|
160V (AC-Stromversorgung)
|
10V (AC-Stromversorgung)
|
Automatisch (DC-Stromversorgung)
|
|
Messbereich
|
0,9-10000
|
0,9-500
|
0,9-5000
|
|
Genauigkeit
|
<2000
|
±0,1%
|
≤150
|
±0,1%
|
<1000
|
±0,1%
|
|
2000-10000
|
±0,3%
|
150-500
|
±0,3%
|
1000-5000
|
±0,3%
|
|
Mindestauflösung
|
0,0001
|
|
Betriebsspannung
|
AC220V±10%,50/60Hz±1Hz
|
Lithiumbatterie(Optional)
|
|
Speicherung der Testdaten
|
50 Gruppen
|
|
Arbeitstemperatur
|
-20ºC~40ºC
|
|
Relative Luftfeuchtigkeit
|
≤80%, keine Betauung
|
|
Abmessungen
|
Länge 360 mm × Breite 280 mm × Höhe 160 mm
|
|
Nettogewicht
|
6 kg
|
