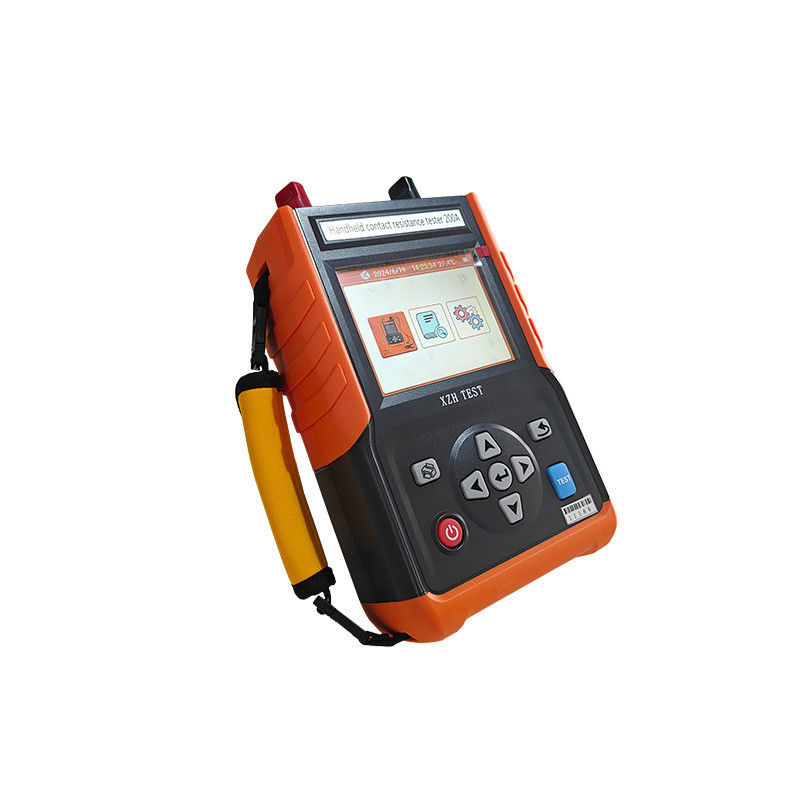

Transformatoren-Kontaktwiderstandsprüfgerät (Mikro-Ohmmeter)
Modell: XHHL3200SC | 220A Schleifenwiderstandsprüfgerät mit integriertem Akku
Produktübersicht
Das XHHL3200SC Kontaktwiderstandsprüfgerät, auch bekannt als Mikro-Ohmmeter oder Schleifenwiderstandsprüfgerät, ist ein hochpräzises digitales Schaltererkennungsinstrument, das gemäß den IEC-Normen und dem chinesischen Stromimplementierungsstandard DL/T845.4-2004 entwickelt wurde. Es ist für die Messung des Kontaktwiderstands verschiedener Hochspannungsschalter, Hochspannungsschaltanlagen, Metallschweißkomponenten, Metallleiterkreise und Präzisions-Mikro-Ohm-Widerstände konzipiert, mit besonderem Schwerpunkt auf der Prüfung von Transformatorenanschlüssen. Ein integrierter wiederaufladbarer Lithium-Akku mit großer Kapazität erzeugt brummfreie Gleichströme mit einer maximalen Leistung von 220A, fein abstimmbar in 2,5A-Schritten über bis zu 87 Stromstufen, was den Anforderungen verschiedener Testszenarien entspricht.
Anwendungsbereiche & Zielgruppe: Entwickelt für Dienstleister für die Reparatur und Prüfung von Leistungstransformatoren, Unternehmen für die Reparatur von Generatoren und Motoren, Hersteller von Batterie- und Energiespeichersystemen, große Pumpstationen und Teams für die elektrische Wartung von Wasserwirtschaft sowie Hersteller von Stromerzeugungsanlagen, die die Qualität von Kontaktwiderständen und Mikro-Ohm-Verbindungen von Transformatorenisolatoren, Schalterkontakten, Leistungsschalterpolen, Schweißverbindungen, Sammelschienenverbindungen und Batterieanschlussstreifen überprüfen müssen.
Schlüsselspezifikationen
| Parameter |
Spezifikation |
| Modell |
XHHL3200SC |
| Ausgangsstrom |
5A / 10A / 30A / 50A / 80A / 100A / 200A / 220A |
| Schrittstrom |
2,5A-Schritte, bis zu 87 Stromstufen |
| Messbereich |
5A: 0 ∼ 3500mΩ; 10A: 0 ∼ 200mΩ; 30A: 0 ∼ 20mΩ; 50A: 0 ∼ 15mΩ; 80A und höher: 0 ∼ 10mΩ |
| Messmethode |
4-Draht-Messung (I+, I-, U+, U-) |
| Stromversorgung |
Integrierter 12,6V 9000mAh wiederaufladbarer Lithium-Akku, brummfreier Gleichstrom |
| Ladegerät |
12,6V / 2A |
| Anzeige |
5,6-Zoll-Industrie-LCD, hochhell, Farbe, englische Benutzeroberfläche |
| Zeitgesteuerte Ausgabe |
10s / 20s / 30s / 40s / 50s / 60s kontinuierlicher Großstromtest |
| Schutz |
Leerlaufschutz, Überhitzungsschutz |
| Normen |
IEC-Norm, DL/T845.4-2004 |
| Zertifizierung |
ISO / CE |
Leistungsmerkmale
Bis zu 220A brummfreier Ausgang: Der integrierte Lithium-Akku mit großer Kapazität erzeugt sauberen Gleichstrom für die genaue Mikro-Ohm-Messung von niederohmigen Verbindungen.
87 fein abgestimmte Stromstufen: Der Ausgangsstrom ist in 2,5A-Schritten einstellbar, sodass der Prüfstrom präzise an den Widerstandswert und den Gerätetyp angepasst werden kann.
4-Draht-Messung: Separate Strom- und Spannungsanschlüsse eliminieren den Einfluss des Prüfleitungswiderstands für echte Kontaktwiderstandswerte.
Zeitgesteuerte Großstromprüfung: Die kontinuierliche Ausgabe von 10 bis 60 Sekunden gewährleistet auch in Umgebungen mit starken Störungen hohe Präzision und Stabilität.
Integrierte Akku-Portabilität: Der 12,6V 9000mAh Akku ermöglicht Tests vor Ort ohne externe Stromversorgung, mit einem hochhellen 5,6-Zoll-Industrie-LCD für die Sichtbarkeit im Freien.
Selbstprüfung und Schutz: Die Systemstandard-Widerstandsselbstprüfung vor der eigentlichen Prüfung gewährleistet Genauigkeit, mit Leerlauf- und Überhitzungsschutz für sicheren Betrieb.
Der Vorteil der 87 Stufen
Präzise Stromanpassung: Jeder Widerstandsbereich hat einen optimalen Prüfstrom; 87 Stufen ermöglichen die Auswahl des exakten Stroms, der von den Normen für die zu prüfende Verbindung empfohlen wird.
Reduzierte thermische Belastung: Die Verwendung des minimal ausreichenden Stroms schützt empfindliche Kontakte und Isolationsdurchführungen vor unnötiger thermischer Belastung während der Prüfung.
Breitere Geräteabdeckung: Von Transformatorenisolatoren und Leistungsschalterpolen bis hin zu Batteriestreifen und Schweißverbindungen deckt ein Instrument alle niederohmigen Testszenarien ab.
Längere Akkulaufzeit: Geringere Stromstufen verbrauchen weniger Energie, was die Betriebszeit im Feld mit dem integrierten Akku verlängert.
Standardisierte Prüfung: Die feine Stromauswahl unterstützt konsistente, wiederholbare Prüfverfahren über verschiedene Techniker und Standorte hinweg.
FAQ
F1: Wofür wird das XHHL3200SC Kontaktwiderstandsprüfgerät verwendet?
Es misst Mikro-Ohm-Kontaktwiderstände und Schleifenwiderstände von Hochspannungsschaltern, Leistungsschaltern, Transformatorenanschlüssen, Metallschweißkomponenten, Leiterkreisen und Präzisionsanwendungen mit geringem Widerstand.
F2: Welche Ausgangsströme sind verfügbar?
Das Prüfgerät liefert Ausgangsströme von 5A, 10A, 30A, 50A, 80A, 100A, 200A und 220A, mit Feineinstellung in 2,5A-Schritten über bis zu 87 Stromstufen.
F3: Wie wird das Prüfgerät mit Strom versorgt?
Es wird von einem integrierten 12,6V 9000mAh wiederaufladbaren Lithium-Akku mit Strom versorgt, der brummfreien Gleichstrom erzeugt, mit einem 12,6V/2A-Ladegerät aufgeladen wird und zeitgesteuerten Großstrom für 10 bis 60 Sekunden ausgeben kann.
F4: Wie gewährleistet es eine genaue Messung?
Es verwendet die 4-Draht-Messmethode (I+, I-, U+, U-), um den Einfluss des Prüfleitungswiderstands zu eliminieren, und führt vor der eigentlichen Prüfung eine Systemstandard-Widerstandsselbstprüfung durch.
F5: Welche Schutzfunktionen sind enthalten?
Das Gerät verfügt über Leerlaufschutz und Überhitzungsschutz und behält auch in Umgebungen mit starken Störungen hohe Präzision, Stabilität und Intelligenz bei.
