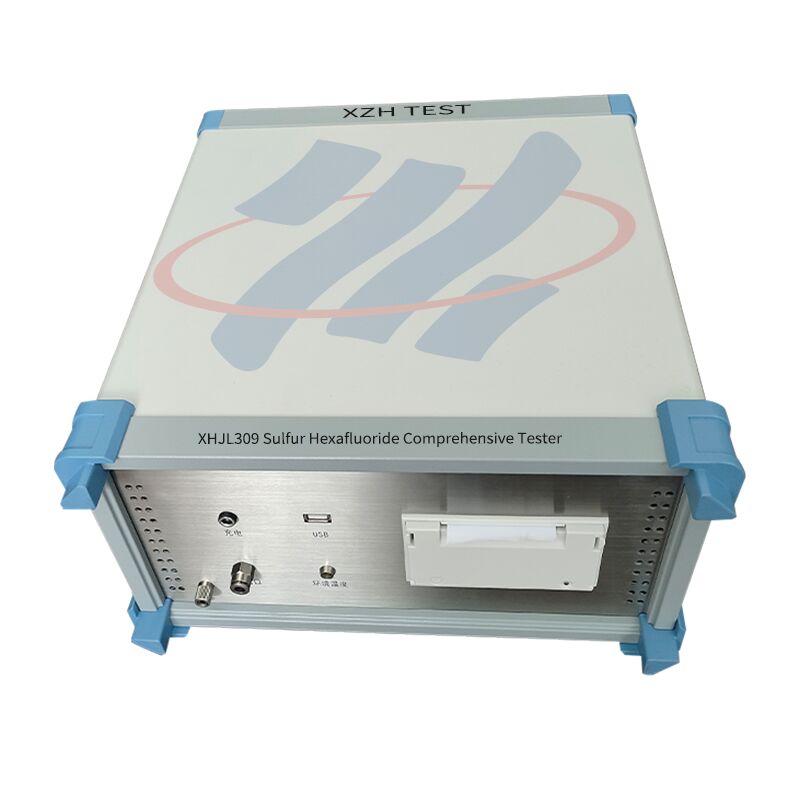

SF6-Gasanalysegerät — Feuchtigkeits-, Reinheits- & Zersetzungstester
Modell: XHZH309 | 3-in-1 SF6-Umfassungsprüfgerät für Leistungstests
Produktübersicht
Das umfassende SF6-Prüfgerät XHZH309 integriert ein Feuchtigkeitsmessgerät, ein SF6-Reinheitsmessgerät und einen SF6-Zersetzungsproduktanalysator in einem einzigen Gerät und ersetzt die Funktionen von drei separaten Geräten. Mit einer einzigen Feldmessung führt der Bediener die Detektion aller drei Indikatoren durch, spart bis zu zwei Drittel des Messgases und reduziert gleichzeitig den Arbeitsaufwand und verbessert die Arbeitseffizienz. Das Gerät zeigt direkt Taupunkt, Feuchtigkeit (ppm), SF6-Reinheit, SO2-, H2S- und CO-Gehalt zusammen mit Umgebungstemperatur, Luftfeuchtigkeit, Uhrzeit und Datum an und liefert so ein vollständiges Bild des SF6-Gasstatus in Leistungsschaltern, GIS-Kammern und anderen Leistungstestanwendungen.
Anwendungen & Zielgruppe: Entwickelt für Wartungszentren von Umspannwerken von Netzbetreibern, technische Überwachungs- und Prüfinstitute für die Stromerzeugung, Projektteams für gasisolierte Leitungen (GIL) und isolierte Phasenbusse, Überwachungs- und Qualitätsinspektionsorganisationen für die Stromtechnik sowie Auftragnehmer für Umspannwerk-Nachrüstungen und Kapazitätserweiterungen, die während der routinemäßigen Prüfung, Inbetriebnahme und Abnahme von Hochspannungsgeräten Taupunkt, Reinheit und Zersetzungsprodukte von SF6-Gas messen müssen.
Wichtige Spezifikationen
| Parameter |
Spezifikation |
| Modell |
XHZH309 |
| Messbereich Reinheit |
0% ∼ 100%, Genauigkeit 0,5%, Messzeit 2 Minuten |
| Taupunktbereich |
-80°C ∼ +20°C |
| Genauigkeit Taupunkt |
±1,0°C (-60°C ∼ +20°C); ±2°C (-80°C ∼ -60°C) |
| H2S / SO2 / CO Bereich |
0 ∼ 100 ppm, minimale Detektion 0,1 ppm, Genauigkeit 0,5%, Wiederholbarkeit 2% |
| Reaktionszeit |
Bei +20°C: 63% in 5s, 90% in 45s; (-60°C ∼ +20°C): 63% in 10s, 90% in 240s |
| Umgebungstemperatur |
-30°C ∼ +60°C (Betrieb -40°C ∼ +80°C) |
| Umgebungsfeuchtigkeit |
0 ∼ 100% RH |
| Stromversorgung |
AC 220V / integrierter wiederaufladbarer Akku |
| Akkuleistung |
10+ Stunden Dauerbetrieb; Ladezeit ≤ 20 Stunden |
| Datenspeicherung |
Bis zu 200 Datensätze |
| Gewicht |
5kg |
| Abmessungen |
250 × 150 × 300mm |
| Zertifizierung |
ISO / CE |
Leistungsmerkmale
Echtes 3-in-1-Design: Kombiniert Feuchtigkeitsmessgerät, Reinheitsmessgerät und Zersetzungsproduktanalysator in einem Gerät, ersetzt drei separate Geräte und ein Drittel des Arbeitsaufwands vor Ort.
Gassparende Messung: Erfasst alle drei Indikatoren in einer einzigen Feldmessung und spart bis zu zwei Drittel des SF6-Gasverbrauchs pro Testzyklus.
Schnelle Tests: Die Taupunktmessung dauert etwa 5 Minuten pro Intervall, während die Reinheits- und Zersetzungsmessungen jeweils etwa 2 Minuten dauern.
Leckfreie Selbstverriegelungsanschlüsse: Deutsche importierte Selbstverriegelungsanschlüsse gewährleisten eine sichere und zuverlässige Verbindung ohne Gasleckage.
Großkapazitive Datenspeicherung: Speichert bis zu 200 Datensätze mit einer Großbildschirm-Kurvenanzeige, die den Taupunktmessprozess zeigt.
Leichte Tragbarkeit: Wiegt nur 5 kg und verfügt über einen integrierten wiederaufladbaren Akku, der mehr als 10 Stunden Dauerbetrieb ermöglicht, ideal für mobile Testteams.
Wann SF6-Gas testen
Abnahme und Inbetriebnahme: Überprüfen Sie Taupunkt, Reinheit und Zersetzungsprodukte von neu installierten Leistungsschaltern und GIS-Kammern vor der Inbetriebnahme, um Basisdaten zu erstellen.
Regelmäßige vorbeugende Wartung: Periodische Überwachung der SF6-Gasqualität während geplanter Wartungszyklen, um Feuchtigkeitseintritt und Isolationsverschlechterung frühzeitig zu erkennen.
Nach Gasnachfüllung: Bestätigen Sie die Gasqualität nach dem Nachfüllen oder vollständigen Nachfüllen, um sicherzustellen, dass das neue Gas den Spezifikationen entspricht, bevor das Gerät wieder in Betrieb genommen wird.
Nach Fehlerabschaltung: Überprüfen Sie die Zersetzungsprodukte (SO2, H2S, CO) nach internen Fehlern oder Schaltvorgängen, um das Ausmaß des Lichtbogens im Inneren der Kammer zu beurteilen.
Untersuchung von Feuchtigkeitsalarmen: Beheben Sie Taupunktalarme und identifizieren Sie die Feuchtigkeitsquelle, um gezielte Trocknungs- oder Gasbehandlungsentscheidungen zu unterstützen.
FAQ
F1: Welche Funktionen vereint das umfassende SF6-Prüfgerät XHZH309?
Es vereint ein Feuchtigkeitsmessgerät, ein SF6-Reinheitsmessgerät und einen SF6-Zersetzungsproduktanalysator in einem Gerät und misst Taupunkt, Feuchtigkeit (ppm), SF6-Reinheit, SO2-, H2S- und CO-Gehalt in einer einzigen Feldmessung.
F2: Wie viel Gas spart das 3-in-1-Design?
Die Durchführung aller drei Indikatorprüfungen mit einem Gerät und einem Gasfluss spart bis zu zwei Drittel des Messgasverbrauchs im Vergleich zur Verwendung von drei separaten Geräten.
F3: Was ist der Messbereich und die Genauigkeit?
Der Reinheitsbereich beträgt 0-100% mit 0,5% Genauigkeit, der Taupunktbereich beträgt -80 bis +20 Grad C und die H2S-, SO2- und CO-Bereiche betragen 0-100 ppm mit 0,1 ppm minimaler Detektion und 0,5% Genauigkeit.
F4: Ist der Analysator für Feldtests tragbar?

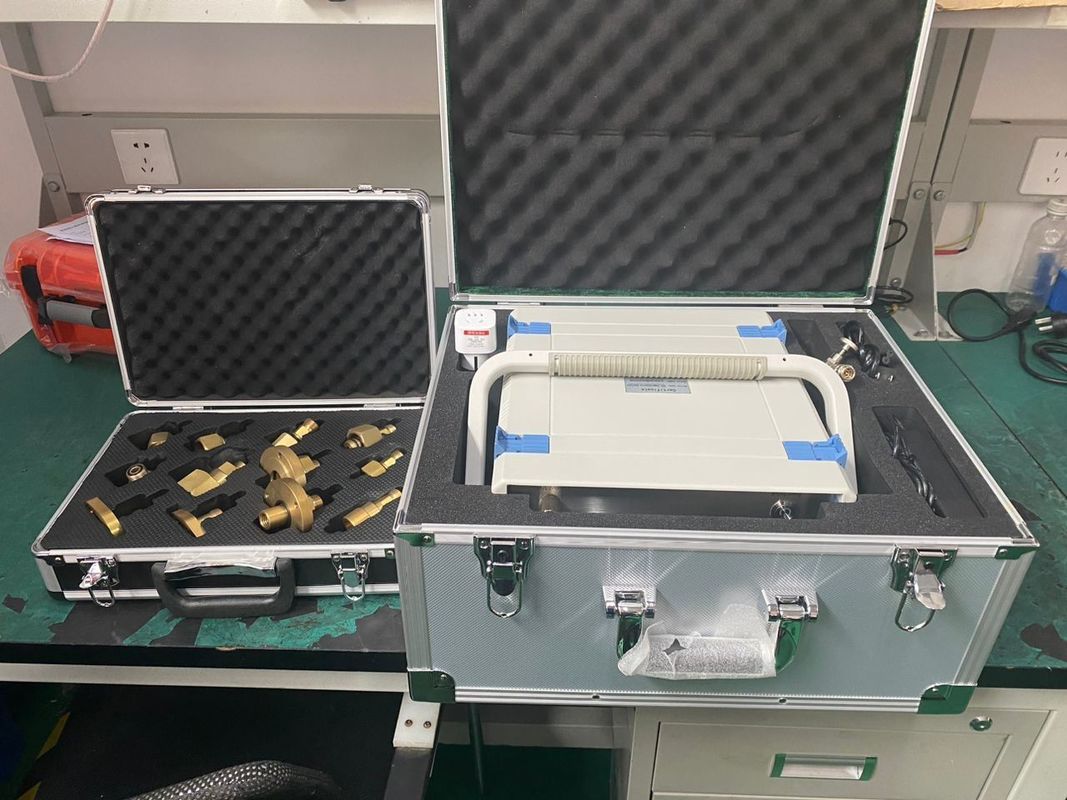

Ja, er wiegt nur 5 kg und wird von einem integrierten wiederaufladbaren Akku mit Strom versorgt, der mehr als 10 Stunden Dauerbetrieb ermöglicht, mit deutschen importierten Selbstverriegelungsanschlüssen für sichere, leckfreie Feldverbindungen.
F5: Wie viele Testdaten können gespeichert werden?
Das Gerät kann bis zu 200 Datensätze speichern und zeigt den Taupunktmessprozess mit einer Großbildschirm-Kurvenfunktion zur bequemen Analyse und Überprüfung an.
