HV-Impulsgenerator 8/16/32 kV Drei Spannung angepasster Trolley-Obergenerator

Name: HV-Impulsgenerator 8/16/32 kV Drei Spannung angepasster Trolley-Obergenerator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Die in Absatz 1 genannten Angaben sind zu beachten.
Price: 15000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	China
Markenname:	XZH TEST
Zertifizierung:	CE, ISO
Modellnummer:	Die in Absatz 1 genannten Angaben sind zu beachten.

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH TEST

Zertifizierung:

CE, ISO

Modellnummer:

Die in Absatz 1 genannten Angaben sind zu beachten.

Modellnummer:

Die in Absatz 1 genannten Angaben sind zu beachten.

Leistung:

Strom

angepasst:

angepasst

Farbe:

Schwarz

Transportpaket:

Holzkoffer

Spezifikation:

534 mal; 444 mal; 805 mm

Warenzeichen:

XZH -Test

Herkunft:

CHINA

HS -Code:

8543201000

Versorgungsmaterial-Fähigkeit:

2000pcs/Jahr

Anpassung:

Verfügbar

After-Sales-Service:

Garantieurkunde

Garantie:

12 Monate

Hervorheben:

High Light

Hervorheben:

HV-Impulsgenerator mit Fahrwagen

Dreispannungs-Stoßspannungsgenerator

Kundenspezifischer Hochspannungs-Stoßspannungsgenerator

Trading Information

Min Bestellmenge:

1 Einheit

Verpackung Informationen:

Holzverpackungen

Lieferzeit:

5-8 Werktage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

2000Unit/Jahr

Produkt-Beschreibung

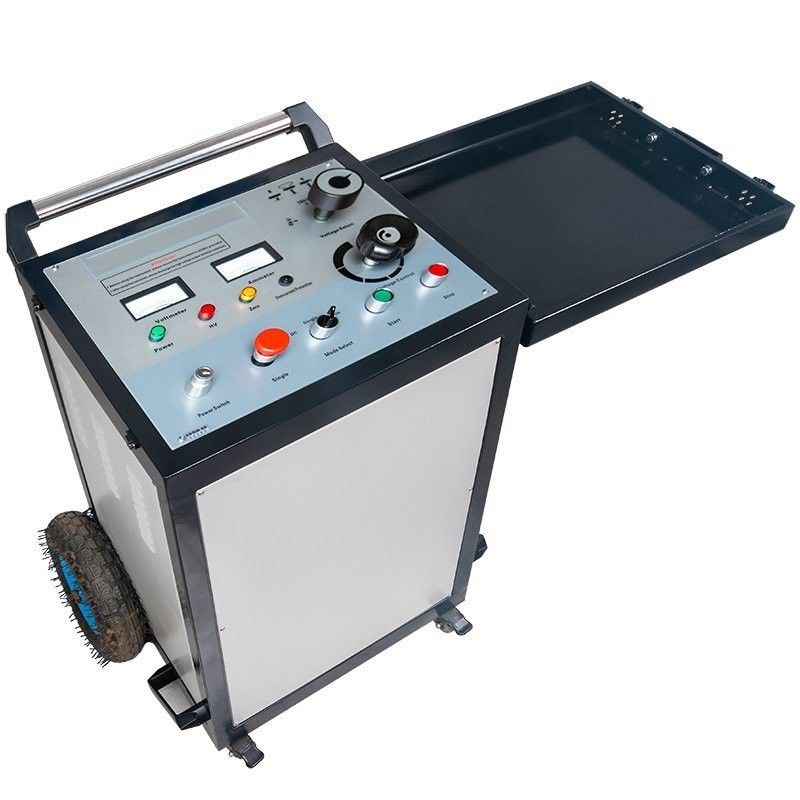

XHHV535-4TS (Dreigang-Spannungsregelung) 8KV/16KV/32KV Hochspannungs-Stoßgenerator

Produktbeschreibung:

Kabelfehlerortungsgerät wird hauptsächlich zur unterirdischen Kabelfehlerortung von Spannungspegeln von 35 kV und darunter verwendet;
Und der Trolley-Hochspannungs-Impulsgenerator kann auch für DC-Spannungsfestigkeitsprüfungen anderer elektrischer Geräte verwendet werden.
Das Gerät integriert DC-Hochspannungsquelle, Energiespeicherkondensator und Entladungskugellücke TDR-Kabelfehlerprüfer in einem Gehäuse.
welches hochpräzise, hochstabile spezielle Hochspannungselektronikkomponenten und Hochfrequenz-Hochspannungstechnologie verwendet,
es macht die gesamte Struktur einfach.
Um die Gewohnheit der Verwendung des Transformators und des Bedienkastens zur Erzeugung von DC-Hochspannung beizubehalten, verwendet der Impulsgenerator den humanisierten Design-Betriebsmodus, der sicher und zuverlässig ist.

Technische Parameter:

Spannungsbereich:	8/16/32KV dreistufige Spannung
Hochspannungsteiler:	Spannungsgenauigkeit 1,5 Klasse
Innenkondensator:	4/16/64 Mikrofarad dreistufig
Stoßzeit:	Automatischer Stoß ca. 5s, kann auch von Hand gesteuert werden.
Entladungsenergie:	0-2048J @ jeder Spannungspegel
Stoßleistung:	2KVA (2000W)
Stoßzeit	3-10 Sekunden/Zeit, manuell einstellbar
Größe:	520L×360B×950H
Gewicht:	ca. 98 kg (4 uF)
Stromversorgung:	AC 220V + 10% 50Hz/±2Hz
Umgebungstemperatur:	-20 ~ +50 ºC

Hauptfunktionen:
1. Mit Überstrom-, Überspannungs- und Überhitzungsschutz;
2. Hochspannungsimpulsausgang ist gleichmäßig und steuerbar;
3. Die Kurzschlussschutzfunktion kann den Hochspannungsausgang direkt auf Masse kurzschließen;
4. Mit einer Strom- und Spannungsanzeige der doppelten 1,5-Pegel-Zeigeranzeige, intuitiv und klar, ist der Stoßentladungsprozess auf einen Blick klar;
5. Hochspannungsseitige Spannungsmessung, in Echtzeit und genau; Serielle Mikroamperemeter können als gerader Hochhaar verwendet werden;
6. Mit Nullstartschutz und Potentiometer-Nullausgangsfunktion, sicher und zuverlässig;
7. Einzigartiges Hochspannungsmessdesign, das Voltmeter kann die Kondensatorspannung im Echtzeit-Stoppzustand anzeigen.

Funktionsbeschreibung des Bedienfelds

1. Amperemeter: Zeigt den Strom der Niederspannungsseite an.
2. Voltmeter: Hochspannungsausgangsspannungsanzeige kV-Meter, unterteilt in 8 kV, 16 kV, 32 kV in Kombination mit Spannungswahlschalter-Messwerten.
3. Hochspannungslicht (HV): Ein bedeutet, dass eine Hochspannungsausgabe vorliegt, und Aus bedeutet, dass keine Hochspannungsausgabe vorliegt.
4. Stromversorgung: Nach dem Einschalten des Netzschalters leuchtet die Kontrollleuchte und zeigt an, dass AC220V normal ist.
5. Null-Licht (Null): Zeigt an, dass sich der Druckregelknopf in der Null Position befindet, und die Starttaste ist nur wirksam, wenn sie eingeschaltet ist.
6. Überstromschutz: Verbinden Sie das Gerät und den Kabelfehlerprüfer mit dem Doppel-Q-Draht, um die Überschlagswellenform zu erfassen, die nur für Hochspannungsüberschläge gültig ist.
7. Netzschalter (EIN/AUS): AC 220V 50Hz Stromeingangssteckdose. Sicherungshalter und Hauptschalter des Geräts. 8A Sicherung.
8. Einzeln: Die Anzeige leuchtet, wenn die Einzelauslösung gewählt wird.
9. Modusauswahl: DC, Einzel, Zyklus. Der DC-Modus dient zum Starten des Spannungsfestigkeitstests (HIPOT-Test) am Kabel. Der Einzelmodus ist die Entladung durch Handsteuerung. Drücken Sie ihn und stellen Sie dann den Hochspannungsknopf ein, um die Entladezeit von Hand zu steuern.
Der zyklische Modus wird automatisch entladen, was bedeutet, dass diese Funktion ausgewählt wird, um die Spannung nach dem Start der Hochspannung zu erhöhen, dieses Gerät löst automatisch einen Impuls Entladung aus, die Zeit beträgt ca. 5 Sekunden.
10. Start: In der Nullposition drücken Sie die Starttaste, und die Hochspannung startet zu diesem Zeitpunkt, und das Hochspannungslicht leuchtet. Im Nicht-Null-Zustand leuchtet die Hochspannungs Lampe beim Start nicht auf.
11. Spannungsregelung: Wenn sich dieser Knopf in der Nullposition befindet, leuchtet das Nullpositions Licht, und die Hochspannung kann gestartet werden. Nachdem der Hochdruck gestartet wurde, kann der Druck über den Druckregelknopf erhöht werden.
12. Stopp: Wenn der Test abgeschlossen ist oder eine Anomalie auftritt, drücken Sie diese Taste, um die Hochspannungsausgabe zu unterbrechen. Zu diesem Zeitpunkt wird die verbleibende Hochspannung im Test Stopp auch automatisch entladen.
13. Spannungsauswahl: Diese Taste hat drei Spannungspegelmodi, 8 kV, 16 kV und 32 kV. Bitte drehen Sie sie vor dem Einschalten des Geräts in eine geeignete Position. Anheben, drehen, drücken.
