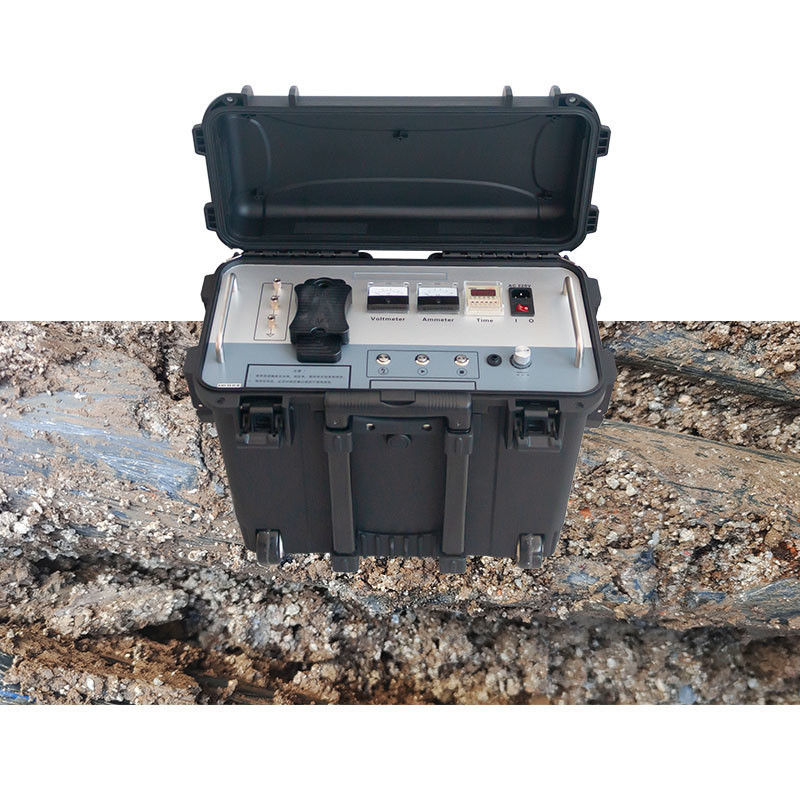

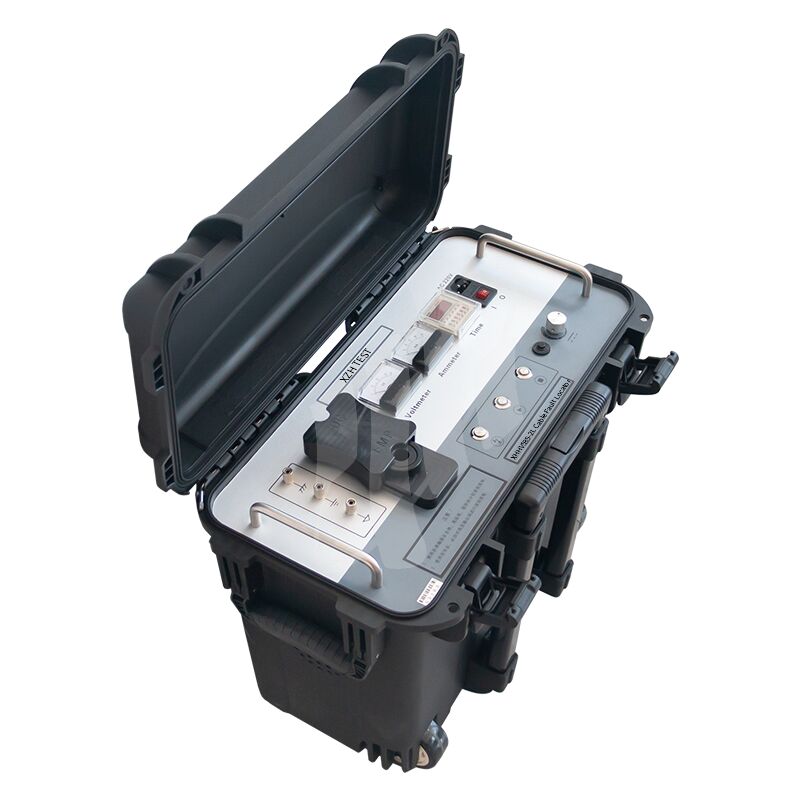

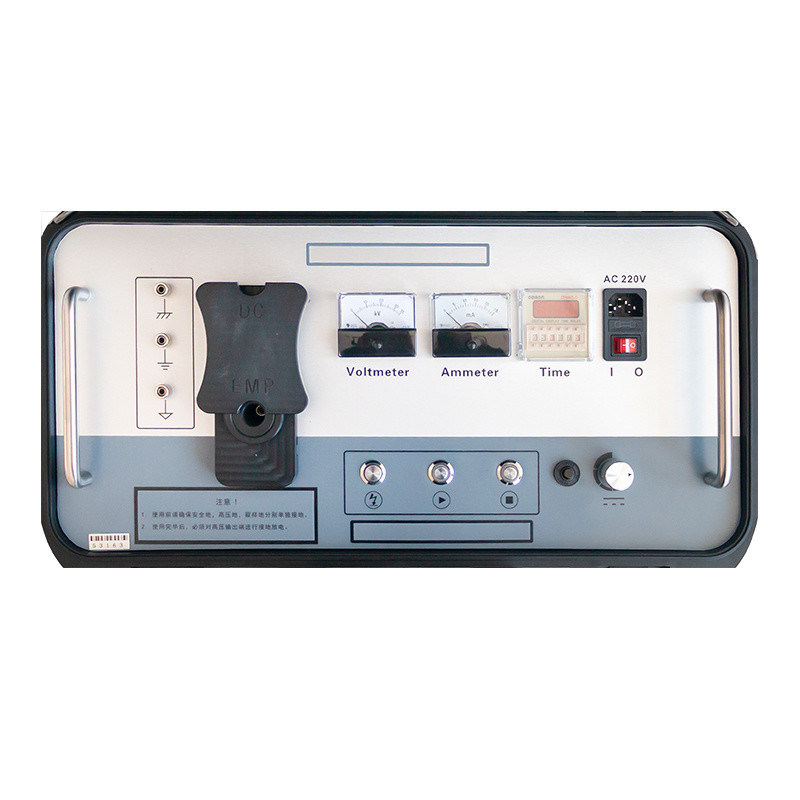

Tragbarer 32kV 1024J DC-Impulsgenerator für Erdkabel-Fehlerortung und -Prüfung|XHHV535-2L

F: Wie funktioniert ein Hochspannungs-Überspannungsgenerator bei der Fehlererkennung von Kabeln?

Der Überspannungsgenerator entlässt einen hochenergetischen Impuls in das defekte Kabel und erzeugt einen kontrollierten Hochspannungsbogen am Fehlerpunkt.Dieser Bogen erzeugt sowohl ein akustisches Signal (ein lautes Klopfen, das von Bodenmikrofonen erkannt werden kann) als auch einen elektromagnetischen Impuls (erkannt durch einen induktiven Empfänger)Durch die Kombination von akustischen und elektromagnetischen Ankunftszeiten können die Bediener den genauen Fehlerort mit einer Technik, die als akustisch-magnetische Synchronisation bekannt ist, genau bestimmen.

F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen auswählen?

Die Spannungswahl erfolgt grundsätzlich nach der Nennbetriebsspannung des Kabels. Bei Kabeln mit niedriger Spannung (bis zu 1 kV) ist der Spannungsbereich von 8 kV oder 12 kV zu verwenden.der 16-kV-Bereich ist angemessen. Bei Hochspannungsübertragungskabeln (35 kV und höher) ist der 32 kV-Bereich zu verwenden.Immer die Spezifikationen für die maximale Prüfspannung des Kabelherstellers zu lesen und sicherzustellen, dass alle Sicherheitsfreigaben während des Hochspannungsbetriebs eingehalten werden.

F: Welche Sicherheitsvorkehrungen sind während des Betriebs des Überspannungsgenerators zu beachten?

Die Prüfung des Hochspannungsgenerators erfordert strenge Sicherheitsprotokolle. Überprüfen Sie immer, ob das Kabel vor dem Anschluss vollständig abgeschaltet und von allen Stromquellen isoliert ist.Ein Sicherheitsumfang von mindestens 5 Metern um die Prüfzone mit WarnzeichenAlle Mitarbeiter müssen geeignete PPE tragen, einschließlich Bogenbekleidung, HV-isolierenden Handschuhen und dielektrischen Überschuhen.Notfallstopp, und Nullspannungssperre bieten zusätzliche Schutzschichten, sollten jedoch niemals geeignete Sicherheitsverfahren ersetzen.

F: Was ist der Vorteil mehrerer Energieniveaus (Joule) in dieser Einheit?

Unterschiedliche Energieniveaus dienen unterschiedlichen diagnostischen Zwecken.864J1024J) eignen sich hervorragend für die Erstbestätigung von Fehlern und für die Feststellung von Hochwiderstandsfehlern, bei denen eine übermäßige Energieversorgung die Kabelschäden verschlimmern könnte.Die mittlere Energie (1225J ≈ 2048J) liefert eine optimale Schallsignalstärke für die meisten Routinefehlermessungen.oder Hochimpedanzfehler, bei denen eine stärkere Bogenbildung erforderlich ist, um eine nachweisbare akustische Signatur zu erzeugenDie Drei-Level-Auswahl ermöglicht es den Bedienern, die Energieausgabe an die Feldbedingungen anzupassen.

F: Welche Garantie und welcher Support sind mit diesem Überspannungsgenerator verbunden?

12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE und ISO 9001:2015 zertifiziert. Jede Einheit umfasst den Überspannungsgenerator, HV-Ausgangskabel, Erdkabel,Abflussstäbe, Anwendungshandbuch und robuste Transporthülle. Installation vor Ort, Inbetriebnahme und Betriebssicherheitsschulungen sind auf Anfrage erhältlich.und HV-Dioden für den schnellen Austausch aufbewahrt werden.
