ARC Multi-Pulse-Kabelfehlervorortung 400MHz 120km Reichweite 0,07m Auflösung mit DC 35kV Kopplung XHGG502A

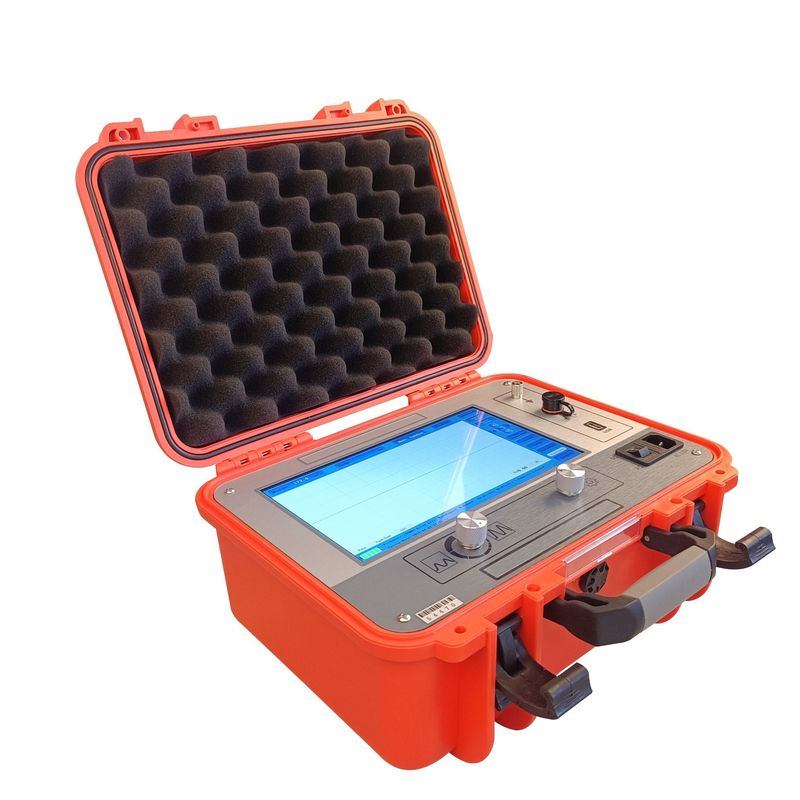

Der XHGG502A ist ein professioneller ARC-Kabelfehler-Vorortungsgerät, das auf einem industriellen 10,1-Zoll-Touch-All-in-One-Computer mit integrierter Systemarchitektur basiert. Er integriert moderne elektronische und Computertechnologien zur Signalfilterung, Hochgeschwindigkeits-A/D-Erfassung, Datenverarbeitung, grafischen Anzeige und Wellenformanalyse — und misst die Kabelwellengeschwindigkeit, -länge und -fehlerentfernung in einem einzigen Arbeitsablauf. Das Gerät deckt das gesamte Spektrum von Kabelfehlerarten ab: niederohmige Kurzschlüsse, Unterbrechungen, Trennungen, hochohmige Leckagen und Überschlagfehler bei Hochspannungsleitungen an Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln aller Materialien, Querschnitte und Dielektrika. Alle technischen Indikatoren entsprechen GB/T 18268.1, DL/T 849.1-2019 und JJF1042-2020.

Was den XHGG502A von herkömmlichen Vorortungsgeräten unterscheidet, ist seine proprietäre Acht-Impuls-ARC-Multi-Impuls-Methode. In Verbindung mit dem mitgelieferten 35-kV-DC-Impulskoppler sendet das Gerät 8 sequentielle Impulse zum Kabelfehlerpunkt und zeigt gleichzeitig 8 Gruppen von Hoch- und Niederspannungsvergleichswellenformen auf dem 10,1-Zoll-Bildschirm an. Das System wandelt jede hochohmige Fehlerkurve mathematisch in eine saubere niederohmige Kurzschluss-Äquivalenzkurve um — was die Interpretation praktisch eindeutig macht und eine automatische Entfernungsberechnung ermöglicht, die keine Expertenkenntnisse in der Wellenformanalyse erfordert. Diese Technologie, kombiniert mit drei Testmodi (TDR-Niederspannungs-Impuls, ICE-Impulsstrom und ARM-Bogenreflexions-Multi-Impuls), liefert die höchste Fehlersuchrate und Prüfgenauigkeit in seiner Klasse.

Kein zusätzliches Zubehör erforderlich. Kein separater Kopplerkauf. Keine fehlenden Kabel.Alles, was für TDR-, ICE- und ARM-Multi-Impuls-Tests benötigt wird, ist im Standardlieferumfang enthalten.

• 10,1-Zoll-Hochleistungs-TFT-Touch-Display: 1024*600 Auflösung, 280nit ultra-helle LED-Hintergrundbeleuchtung. Wellenformen bleiben auch bei direkter Sonneneinstrahlung scharf und gut lesbar. Duale Bedienung über Touch und codierte Tasten — Touch für die Software-Navigation, physische Tasten für die Bedienung mit Handschuhen bei Nässe.
• 400 MHz Abtastung, 0,07 m Auflösung, 120 km Reichweite: Variable 1 MHz~400 MHz A/D-Wandlung mit branchenführender minimaler Auflösung von 0,07 m — über 7* feiner als herkömmliche 100 MHz Geräte. 10 wählbare Bereichsvoreinstellungen von 100 m bis 100 km, plus ≥120 km maximale Kapazität.
• Acht-Impuls-ARC-Multi-Impuls mit mitgeliefertem 35-kV-DC-Koppler: 8 sequentielle Impulse erzeugen Vergleichswellenform-Sets, die komplexe hochohmige Fehler in einfache Kurzschluss-Äquivalente umwandeln. Automatische Entfernungsberechnung mit manueller Überschreibung. Kein zusätzlicher Kopplerkauf erforderlich.
• Drei integrierte Testmethoden: TDR (Niederspannungs-Impuls: 300 V±15 %, 8 Breiten von 0,1 μs bis 10 μs), ICE (Impulsstrom-Überschlag) und ARM (Bogenreflexions-8-Impuls-Multi-Impuls). Ein Gerät deckt jedes Kabelfehlerszenario ab.
• Vollautomatische Bedienung: Automatische kontinuierliche Abtastung — verpasst keine transienten Entladungsformen. Automatische Bereichseinstellung wählt die optimale Testvoreinstellung. Automatische Wellenformanalyse identifiziert die Fehlerreflexion und zeigt die Entfernung an — keine manuelle Cursorplatzierung erforderlich.
• Über 8.000 Wellenformspeicher mit USB-Export: Speichern und benennen Sie Wellenformen nach Baustelle, Kabel-ID oder Datum. Rufen Sie historische Spuren ab und vergleichen Sie sie mit aktuellen Fehlern. USB-Export auf PC-Software für formelle Berichterstellung, Archivverwaltung und erweiterte Vergleiche.
• Eingebettetes System — Felsenfeste Stabilität: Speziell entwickelte eingebettete Architektur — kein Windows-Overhead, keine Softwarelizenzen, keine unnötigen Prozesse. Vollständiges englisches Menü. Schneller Start, geringer Stromverbrauch, absturzsichere Bedienung.
• IP54 Schutzgehäuse: Staubgeschützt und spritzwassergeschützt. Funktioniert zuverlässig von -20 °C Tiefkühllagerwartung bis +65 °C Wüstenkabelgraben-Diagnose.
• Integrierte 11,1-V-Lithiumbatterie: Ca. 2 Stunden Schnellladung liefern über 5 Stunden kontinuierlichen Feldbetrieb. Dual AC/DC — Anschluss an 110 V~240 V Netz oder Betrieb ausschließlich über Batterie.

Methode	Am besten geeignet für	Typische Anwendung
TDR — Niederspannungs-Impuls	Niederohmige Kurzschluss-, Unterbrechungs-, Trennungsfehler	Regelmäßige Kabelwartung, Vorprüfung vor dem Spleißen, Kalibrierung von Kabellänge und Wellengeschwindigkeit
ICE — Impulsstrom-Überschlag	Hochohmige Leckagefehler (über mehrere hundert Ω); Überschlagfehler bei Hochimpedanz	Analyse von Fehlern nach Spannungsfestigkeitsprüfung, Diagnosebewertung von alternden Kabeln
ARM — 8-Impuls-ARC-Multi-Impuls	Alle hochohmigen Fehler — wandelt jede komplexe Kurve in ein Kurzschluss-Äquivalent um	Schwer zu interpretierende Ein-Impuls-Ergebnisse; Fehler an Kabeln mit gemischten Dielektrika; Fernkabel mit mehreren Verbindungen

Packliste

Liste der Instrumentenkomponenten
Name	Menge	Grafiken	Name	Menge	Grafiken
Kabelfehler-Tester	1		Koppler	1
Einzelne Q-Leitung	1		Doppelte Q-Leitung	1
Abtaster	1		Netzkabel	1
Koppler Hochspannungsleitung A	1		Koppler Hochspannungsleitung B	1
Erdungskabel	1		USB-Kommunikationskabel	1

F: Ist der Koppler im Lieferumfang des Geräts enthalten?
A: Ja. Der 35-kV-DC-Impulskoppler (430*380*220 mm, 10 kg) ist standardmäßig in jeder XHGG502A-Lieferung enthalten, zusammen mit den Hochspannungsanschlusskabeln A und B für den Koppler.

F: Kann er XLPE-Kabel (vernetzte Polyethylen-Kabel) testen?
A: Ja. Der XHGG502A ist für alle Kabelisolationsarten geeignet — XLPE, ölimprägniertes Papier, Gummi und PVC — für Niederspannungs- (6 kV und darunter), Mittel-/Hochspannungs- (6 kV~35 kV) und Hochspannungs- (66 kV+) Stromkabel.

F: Funktioniert das Gerät ohne Netzstrom?
A: Ja. Die integrierte 11,1-V-Lithiumbatterie unterstützt Niederspannungs-Impuls-Tests für Unterbrechungs- und niederohmige Fehler ohne externe Stromversorgung. Für Hochspannungs-Überschlag- und Multi-Impuls-Methoden schließen Sie das Gerät an 110 V~240 V Netzstrom oder einen Generator an.

F: Können Wellenformen auf einen Computer exportiert werden?
A: Ja. Alle über 8.000 gespeicherten Wellenformen können über USB auf PC-Software exportiert werden für Archivverwaltung, vergleichende Analysen und formelle Berichterstellung.

F: Ist eine Schulung inbegriffen?
A: Jede Lieferung enthält ein umfassendes Benutzerhandbuch. Kontaktieren Sie uns für Schulungen vor Ort, Fernunterstützung per Video oder erweiterte Garantieoptionen, die auf die Bedürfnisse Ihres Teams zugeschnitten sind.
