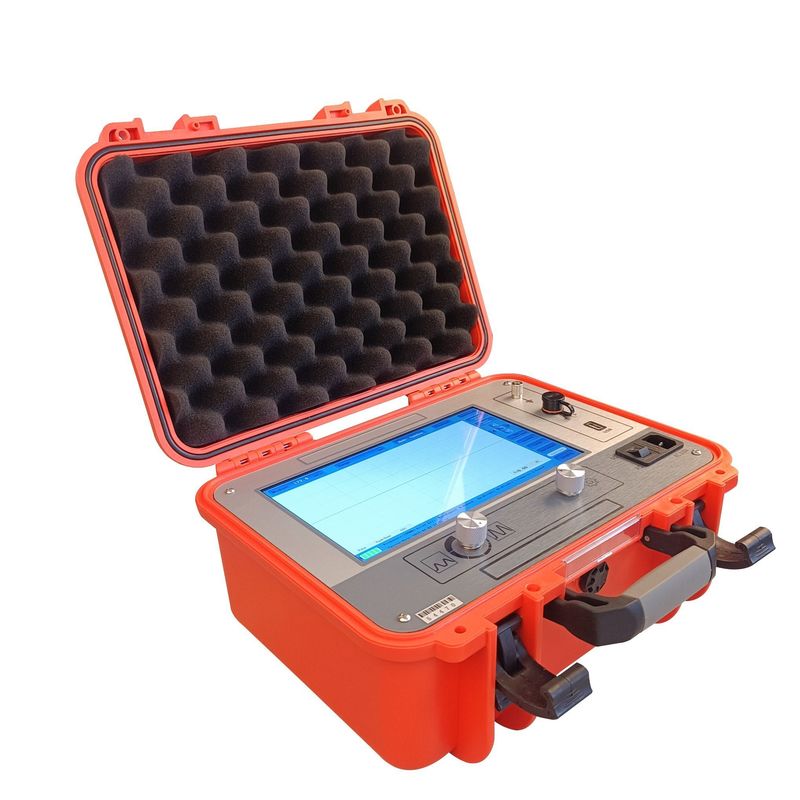

Kabelfehlvorhersager 10,1 Zoll Touchscreen TDR Kabelfehl Tester XHGG502A
Der Kabelfehltester XHGG502A nutzt einen 10,1-Zoll-Touch-Integrierten Computer in industrieller Qualität mit einer einfachen Bediensoftware-Schnittstelle, die eine interaktive Mensch-Maschine-Prüfung ermöglicht.Es verwendet ein industrielles Schaltkreislaufdesign und ein eingebettetes Betriebssystem, um die Signalfilterung zu erreichen, Erfassung, Datenverarbeitung, grafische Anzeige und grafische Analyse, Durchführung der Kabelgeschwindigkeitsmessung, Kabellängeprüfung, Kabelfehlstreckenprüfung und Widerstandsprüfung.
Dieser Kabelfehltester ist ein spezielles Gerät zur Messung und Analyse des Zustands und der Fehlerentfernung von Stromkabeln.Fehler bei offenen Schaltkreisen und Trennungen von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenlichtkabeln und vergrabenen Drähten aus verschiedenen Materialien, Querschnitten und Medien sowie Leckagen mit hohem Widerstand und Flashover-Fehler mit hohem Widerstand.
Arbeitsmodus: TDR (Niedrigspannungspuls), ICE (Impulsstrom), ARM (Bogenreflexionsmethode) mit gekoppeltem Anschluss.
Anwendungen und Zielgruppe:Konzipiert für Eisenbahn- und U-Bahn-Traktions-Stromversorgungsabteilungen, Bergbau- und petrochemische Anlagen, elektrische Wartungsteams, Notfallreparatur- und Inbetriebnahmeeinheiten des Stromnetzes,und kommunale Versorgungsinfrastruktur-Wartungskräfte, die Low-Widerstand-, offenen Stromkreis, Trennungen, Leckagen mit hohem Widerstand und Flashover-Fehler bei Mittel- und Hochspannungskabeln bis zu 120 km.
Produktmerkmale
- Industrielle 10,1 Zoll TFT-Touchscreen in voller Farbe mit einem einfachen und stabilen eingebetteten System;
- Funktionen der Kabelwellengeschwindigkeitsprüfung, der Kabellängeprüfung und der Fehlerentfernungstest;
- Vollautomatische kontinuierliche Probenahme, Echtzeit-Wellenform-Erfassung, zeitnahe und präzise;
- Automatische Einstellung des Prüfbereichs und automatische Wellenformanalyse zur Anzeige der Prüfdistanz;
- Zwei Betriebsmodi mit Touch- und codierten Tasten, einfach, schnell und zuverlässig;
- Ausgestattet mit Prüftechnologien für Niederspannungspulsmethode, Hochspannungspulsmethode und Mehrfachpulsmethode (8-fache), reibungslose Wellenformdarstellung und einfache Interpretation;
- Bei Verwendung der Multiple-Pulse-Methode wird sie zusammen mit der Pulskopplung verwendet, um 8 Gruppen von Hoch- und Niederspannungswellenformen für einen einfachen Vergleich anzuzeigen.
- Massive Speicherung von Testwellenformen: Vor Ort getestete Wellenformen können gespeichert und zur Analyse abgerufen werden.
- LED-Hintergrundbeleuchtung mit ultrahoher Helligkeit von 280 Nits mit einer Auflösung von 1024*600, geeignet für Umgebungen mit direktem Sonnenlicht;
- Ein integriertes Lithium-Batteriesystem mit hoher Kapazität und schnellem Aufladen, das die Prüfung in Umgebungen ohne Strom ermöglicht;
- Ein Schutzchassis von mindestens IP54 verwendet.
Technische Spezifikation
| Parameter |
Spezifikation |
| Probenahmefrequenz |
1MHz bis 400MHz |
| Niederspannungspulsamplitude |
300 V±15% |
| Abstand |
≥ 120 km |
| Prüfbereich |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Breite des Pulsens |
0Einheitliche Datenbank für die Erfassung von Datenbanken und Datenbanken |
| Mindestauflösung |
0.07m |
| Testblindbereich |
≤ 10 m |
| Messfehler |
≤±(0,5% × L+1m), L ist die Kabellänge |
| Stromversorgungsmodus |
Aufladen AC110V~240V, 50Hz/60Hz; eingebautes 11,1V Lithiumbatteriepaket, Ladezeit ca. 2 Stunden, Arbeitszeit über 5 Stunden |
| Impulskopplung widersteht Spannung |
Gleichspannung 35 kV |
| Volumen und Gewicht |
Kabelfehltester L358mm × W284mm × H168mm - 5 kg; Pulskopplung L430mm × W380mm × H220mm - 10 kg |
| Arbeitsbedingungen |
Temperatur -20°C bis +65°C, relative Luftfeuchtigkeit 90%, Luftdruck 750±30 mmHg |
Arbeitsprinzip und Prüfmethoden
Basierend auf dem Reisewellenprinzip überträgt der XHGG502A Pulssignale auf das zu prüfende Kabel und erfasst die an dem Fehlerpunkt reflektierten Echos, an dem sich die charakteristische Impedanz ändert.Umwandlung der Reflexionszeit in eine genaue FehlerdistanzEs werden vier Prüfmethoden integriert, um Fehler von geringem Widerstand bis zu hohem Widerstands-Flashover abzudecken:
| Prüfmethode |
Arbeitsprinzip |
Typische Anwendungen |
| Reisewellenmethode |
Anwendet Pulssignale und erfasst Echos an Impedanzwechselpunkten und wandelt die Reflexionszeit in Störweite um. |
Grundsatz der Kernbereiche für alle Kabelfehltypen |
| Niederspannungspulsmethode |
Es injiziert 300-Volt-Niederspannungspulse und analysiert reflektierte Wellenformen, um Kabellänge, Wellengeschwindigkeit und Störungsabstand zu messen. |
Fehler bei offenem Schaltkreis, geringem Widerstand, Kurzschluss und Trennschluss |
| Hochspannungs-Flashover-Methode |
Eine Gleichspannungs-Hochspannungsquelle löst am Fehlerpunkt eine Überstrahlung aus; der Probenahmer erfasst das reflektierte Signal zur Entfernungsberechnung. |
Leckage und Flashover-Fehler mit hoher Widerstandsfähigkeit |
| Mehrfache Impulsmethode (8 Mal) |
Der Pulskopplung führt sofortige Hochspannungspulse in die Fehlphase und verlängert die Lichtbogendauer, indem 8 Gruppen von Hoch- und Niederspannungswellenformen zum Vergleich angezeigt werden. |
Hochwiderstands-Flashover-Fehler bei Fernleitungen bis 120 km |
Anwendungsszenarien
| Anwendungsszenario |
Typische Anwendungen |
| Betrieb und Betrieb von Hochspannungsübertragungskabeln |
Vorherige Feststellung von Flashover- und Hochwiderstandsleckagefehlern bei Fernleitungen mit 66 kV und höher mit der Mehrimpulsmethode |
| Wärme- und Wasserkraftwerke |
Prüfung der Hilfs- und Ausgangsleitungen der Anlage zur Minimierung der Zeit des erzwungenen Ausfalls |
| Wind- und Solarparks |
Feststellung von Störungen in langen Fütter- und Sammlerkabeln über breite, schwer erreichbare Gelände |
| Große Industrieparks |
Prüfung von Mittelspannungsverteilungsleitungen, die Fabrikzonen versorgen, ohne dass die Produktionslinien unterbrochen werden |
Verpackungsliste
| Artikel |
Anzahl |

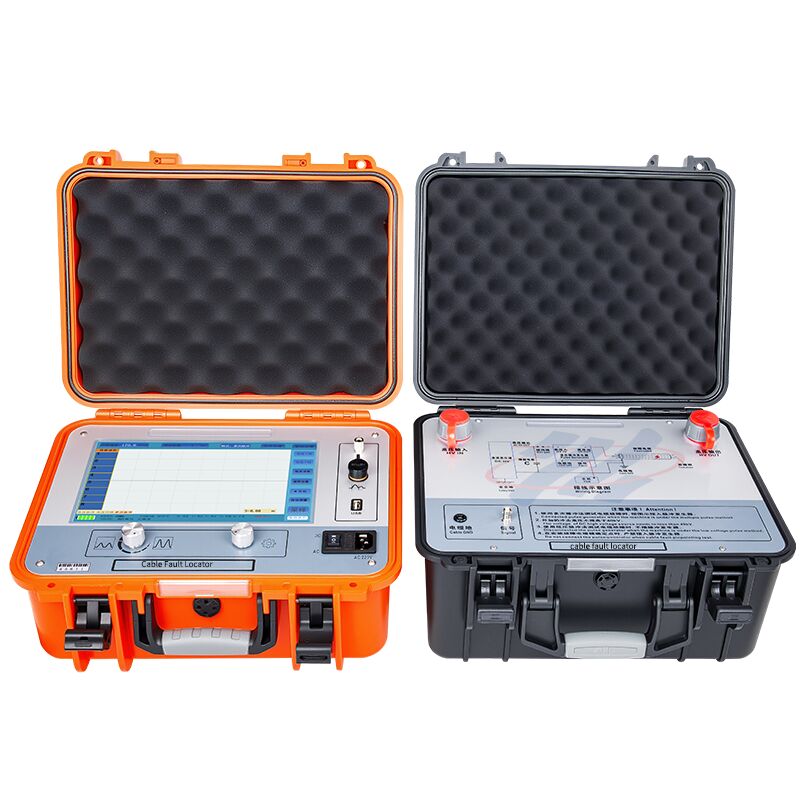

| Kabelfehltester |
1 Einheit |
| Impulskopplung (Wirt) |
1 Einheit |
| Stromkabel |
1 Stück |
| Einzelne Q-Leitung (Ausgangsleitung) |
1 Stück |
| Doppel-Q-Leitung (Eingangsleitung) |
1 Stück |
| Probenahmebox |
1 Stück |
| Durchsichtiges Erdungsdraht |
1 Stück |
| Kopplungsleitungen A / B |
1 Stück je |
| USB-Kommunikationskabel |
1 Stück |
Dieses Gerät bietet Energieingenieuren eine zuverlässige, umfassende Lösung für die Beurteilung des Zustands von Stromkabeln und die Fehlervorherstellung.Hilfe bei der Minimierung der Ausfallzeit durch schnelle und genaue Messung der Fehlerdistanz.
Häufig gestellte Fragen
F1: Für wen ist dieser Kabelfehlervorortungsgerät konzipiert?
Es ist für Eisenbahn- und U-Bahn-Traktions-Stromversorgungsabteilungen, Bergbau- und petrochemische Anlagen, elektrische Wartungsteams, Notfallreparatur- und Inbetriebnahmeeinheiten des Stromnetzes konzipiert.und kommunale Versorgungsinfrastruktur-Wartungskräfte, die Low-Widerstand-, offenen Stromkreis, Trennungen, Leckagen mit hohem Widerstand und Flashover-Fehler bei Mittel- und Hochspannungskabeln bis zu 120 km.
F2: Welche Kabelfehler können mit dem XHGG502A getestet werden?
Es prüft Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenlichtkabeln und vergrabenen Drähten aus verschiedenen Materialien,Querschnitte und Medien, sowie Hochwiderstandslecks und Hochwiderstandsfehler.
F3: Welche Prüfmethoden unterstützt der XHGG502A?
Es unterstützt die Niederspannungspulsmethode, die Hochspannungspulsmethode und die Mehrspulsmethode (8-mal) mit der Pulskopplung, die alle auf dem Reisewellenprinzip basieren,mit automatischer Einstellung des Prüfbereichs, automatische Wellenformanalyse und direkte Entfernungsanzeige.
F4: Was sind die wichtigsten technischen Spezifikationen des XHGG502A?
Es verfügt über eine Probenahmefrequenz von 1MHz~400MHz, eine Niederspannungspulsamplitude von 300V±15%, einen Reichweitebereich von ≥120 km, eine Mindestauflösung von 0,07 m, einen Blindbereich von ≤10 m, einen Messfehler von ≤±(0,5% × L+1 m), eine1-Zoll-Full-Color-TFT-Touchscreen, und eine Impulskopplung mit Gleichspannung 35 kV.
F5: Welchen Standards entspricht sie und was ist in der Lieferung enthalten?
Das Instrumentensatz erfüllt die Normvorschriften von DL/T 849.1 und JJF1042. Die Lieferung umfasst den Kabelfehlprüferhost, den Pulskopplung, das Stromkabel, die einzelne Q-Leitung, die doppelte Q-Leitung, die Probenahmebox,Durchsichtiges ErdungsdrahtDas Gerät ist mit einer einjährigen Garantie mit lebenslanger Wartung und technischem Service abgedeckt.
