XHGX507C1 Kabel- und Rohrleitungsortungsgerät | Kabelfehlerortungsgerät
Der XHGX507C1 ist ein umfassendes Ortungsgerät für Kabel und Rohre zur Trassenfindung, Zählung von Rohrleitungen und Tiefenmessung von Metallrohrleitungen und Erdkabeln in grabenlosen Umgebungen. Das System kombiniert einen Sender, eine Sendestromzange, einen Empfänger und eine flexible Empfangsstromzange und verwendet mehrere Filtertechnologien, um Kabel und Rohre präzise zu lokalisieren, die Tiefe zu messen und ein Zielkabel aus vielen zu identifizieren – was es zu einem unverzichtbaren Instrument für die Rohrleitungsinspektion und kommunale Bauunternehmen macht.
Entwickelt für: Kommunale Rohrleitungs- und Kabelmanagementabteilungen, Telekommunikations- und Glasfaserkontraktoren, Gas- und Wasserversorger, Stromversorgungsabteilungen, Teams für grabenlose (nicht-ausgrabende) Bauarbeiten und professionelle Rohrleitungsinspektionsunternehmen, die unterirdische Kabel und Metallrohrleitungen verfolgen, kartieren und warten müssen.
Wichtige Spezifikationen
| Parameter |
Spezifikation |
| Modell |
XHGX507C1 |
| Funktion |
Rohrleitungs-/Kabeltrassenortung, Kabelidentifikation, Tiefen- und Strommessung, A-Rahmen-Fehlersuche (optional) |
| Aktive Ortungsfrequenzen |
640Hz, 1,28kHz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10,2kHz, 32,7kHz, 65,6kHz, 81,9kHz, 197kHz (insgesamt 11) |
| Passive Frequenzen |
50Hz, 60Hz, 250Hz Netzfrequenz; RF 32,7 / 65,6 / 81,9 / 197kHz |
| Ortungsbereich (direkt) |
0 – 20 km |
| Ortungsbereich (Kopplung) |
0 – 10 km |
| Gemessene Tiefe |
0 – 20 m (Genauigkeit ±5% für 0–3 m, -10% für 3–20 m) |
| Empfängerstromversorgung |
8,4V 5200mAh wiederaufladbarer Lithium-Akku mit hoher Kapazität |
| Empfängeranzeige |
4,3-Zoll kapazitiver Touch-LCD-Farbbildschirm, sonnenlichttauglich |
| Empfänger flexible Stromzange |
Rogowski-Spule, Innendurchmesser Ø200mm |
| Senderstromversorgung |
11,1V wiederaufladbarer Lithium-Eisenphosphat-Akku mit hoher Kapazität |
| Ausgangsleistung |
Max. 15W, 9 Stufen einstellbar |
| Direkte Ausgangsspannung |
Max. 300V, mit Überlast- und Kurzschlussschutz |
| Ausgangsmodi |
Direktanschlussmethode, Kopplungsmethode, Induktionsmethode |
| Senderanzeige |
5-Zoll kapazitiver Touch-LCD-Farbbildschirm |
| Kabelidentifikation |
1 bis 20 Kabel können am Sender voreingestellt werden |
| Betriebstemperatur / Luftfeuchtigkeit |
-10°C bis 40°C; unter 80% RH |
| Sicherheitsstandards |
IEC61010-1 CAT III 600V / CAT IV 150V, IEC61010-031, IEC61326, Verschmutzungsgrad 2 |
Kernfunktionen
Mehrere Ortungsmodi: klassische Positionierung, Leitungs-Cruise und Signalverzerrungsmessung.
360°-Rundumblick-Rohrleitungsortungsanzeige mit kontinuierlicher Anzeige von Tiefe, Strom und relativer Position.
Vollständig digitale hochpräzise Abtastung und Verarbeitung: stabil, ultrahohe Empfindlichkeit und ein extrem schmaler Empfangspassband für starke Entstörung.
11 aktive Ortungsfrequenzen und 3 passive Ortungsfrequenzen decken nahezu alle Standortbedingungen ab.
Der Sender bietet Ausgangsmodi für Direktanschluss, Kaliberkopplung und Induktionsmethode.
Digital verstärkte Leistungsabgabe mit vollautomatischer Impedanzanpassung und vollautomatischer Schutzschaltung.
Kabelidentifikation für sowohl stromführende als auch stromlose Kabel, mit bis zu 20 voreingestellten Kabeln am Sender.

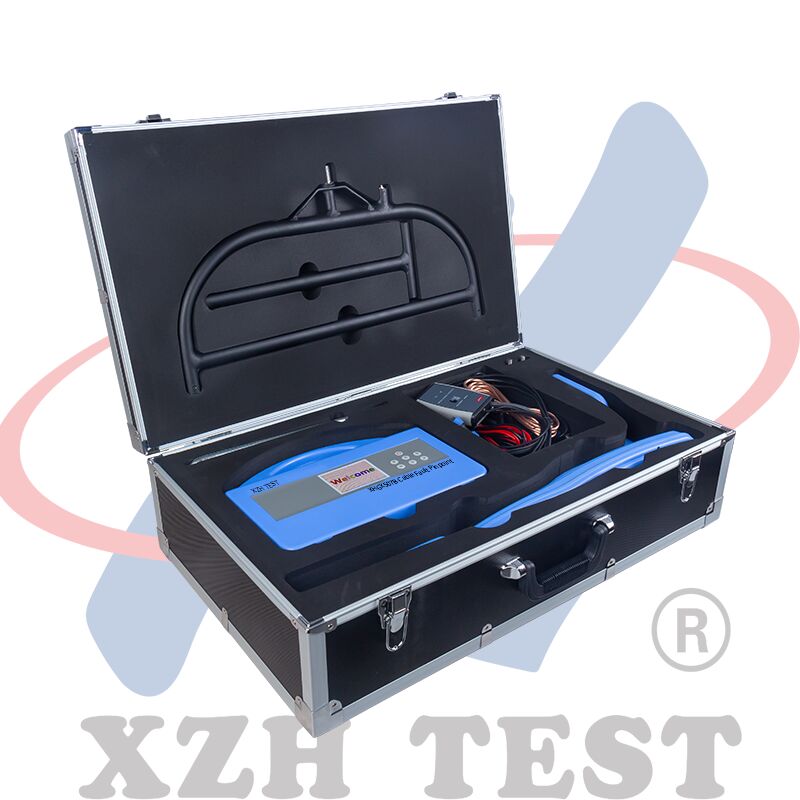

Integrierter Sender im speziellen Werkzeugkasten, der etwa 200 kg Druck für anspruchsvolle Feldarbeiten standhält.
Drei Signalinjizierungsmethoden
Direktanschlussmethode
Die Ausgangsleitung des Senders wird direkt an die Metallrohrleitung oder das Kabel angeschlossen, was den maximalen Sendestrom und, wenn die Bedingungen es zulassen, die längste Ortungsreichweite von bis zu 20 km ergibt. Am besten für stromlose Rohrleitungen und Kabel mit einem zugänglichen Anschlusspunkt.
Kopplungs- (Kaliber) Methode
Eine Sendestromzange koppelt das Signal in das Zielkabel ein, ohne es zu unterbrechen, sodass keine Arbeiten an einem stromführenden Kabel erforderlich sind. Ideal für die Ortung und Identifikation von stromführenden Kabeltrassen mit einer typischen Reichweite von bis zu 10 km.
Induktionsmethode
Der Sender strahlt ein Signal in den Boden und auf nahegelegene Leiter, am besten für Kabel, die weniger als 2 m tief vergraben sind oder wenn kein Anschlusspunkt oder keine Zangenverbindung verfügbar ist.
FAQ
F1: Für wen ist das Kabel- und Rohrleitungsortungsgerät XHGX507C1 konzipiert?
Es ist für kommunale Rohrleitungs- und Kabelmanagementabteilungen, Telekommunikations- und Glasfaserkontraktoren, Gas- und Wasserversorger, Stromversorgungsabteilungen, Teams für grabenlose (nicht-ausgrabende) Bauarbeiten und professionelle Rohrleitungsinspektionsunternehmen konzipiert, die unterirdische Kabel und Metallrohrleitungen verfolgen, kartieren und warten müssen.
F2: Was kann das Gerät lokalisieren und messen?

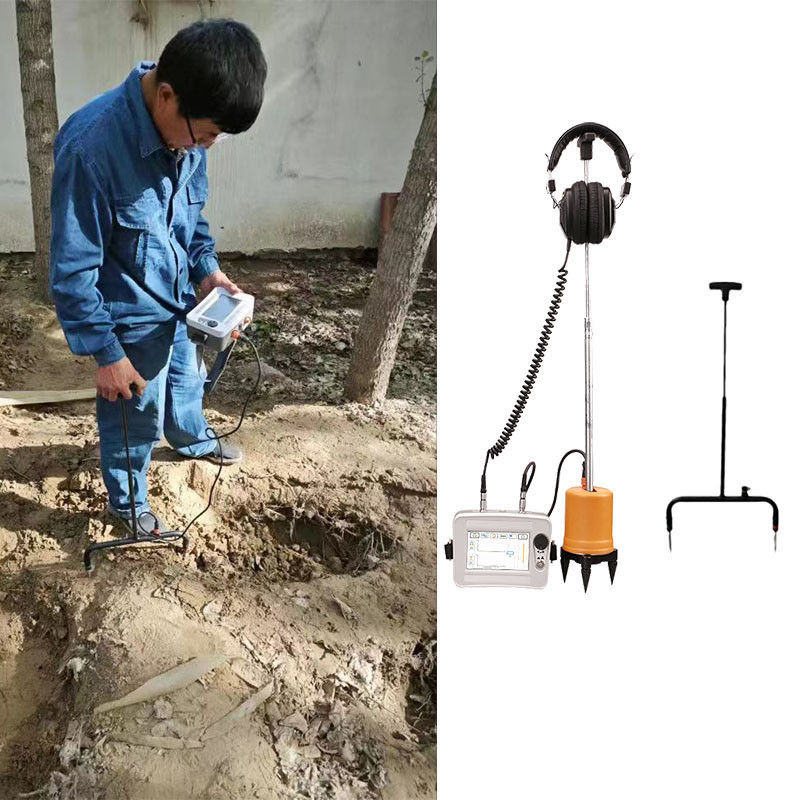

Es führt die Ortung von unterirdischen Kabel- und Metallrohrleitungstrassen (Positionsverfolgung, Richtungsanzeige), Tiefen- und Strommessung, Kabelidentifikation zur Auswahl eines Zielkabels aus vielen und optional die A-Rahmen-Erdfehlersuche durch.
F3: Was ist die Ortungsreichweite und die Tiefengenauigkeit?
Mit der Direktanschlussmethode beträgt die Reichweite etwa 0–20 km und mit der Kopplungsmethode etwa 0–10 km, beide abhängig vom Boden- und Kabelwiderstand. Die gemessene Tiefe beträgt 0–20 m, mit einer Positionsgenauigkeit von ±5% für Tiefen von 0–3 m und -10% für Tiefen von 3–20 m.
F4: Kann es stromführende Kabel sicher identifizieren?
Ja. Es identifiziert sowohl stromführende als auch stromlose Kabel mithilfe einer intelligenten flexiblen Kaliberzange, sodass ein Zielkabel aus vielen ausgewählt werden kann, um ein versehentliches Durchtrennen von stromführenden Kabeln zu vermeiden. Die Identifikation von stromführenden Kabeln ist nur für dreiphasige gepanzerte Kabel anwendbar, und die Sende- und Empfangszangen müssen in der gleichen Richtung sein.
F5: Wie viele Frequenzen und wie viel Leistung bietet es?
Es bietet 11 aktive Ortungsfrequenzen von 640 Hz bis 197 kHz plus 3 passive Ortungsfrequenzen (50 Hz, 60 Hz, 250 Hz). Der Sender liefert bis zu 15 W in 9 einstellbaren Stufen mit einer maximalen direkten Ausgangsspannung von 300 V.
Englische Version verfügbar, kontaktieren Sie uns für weitere Fotos und das vollständige Bedienungshandbuch.
