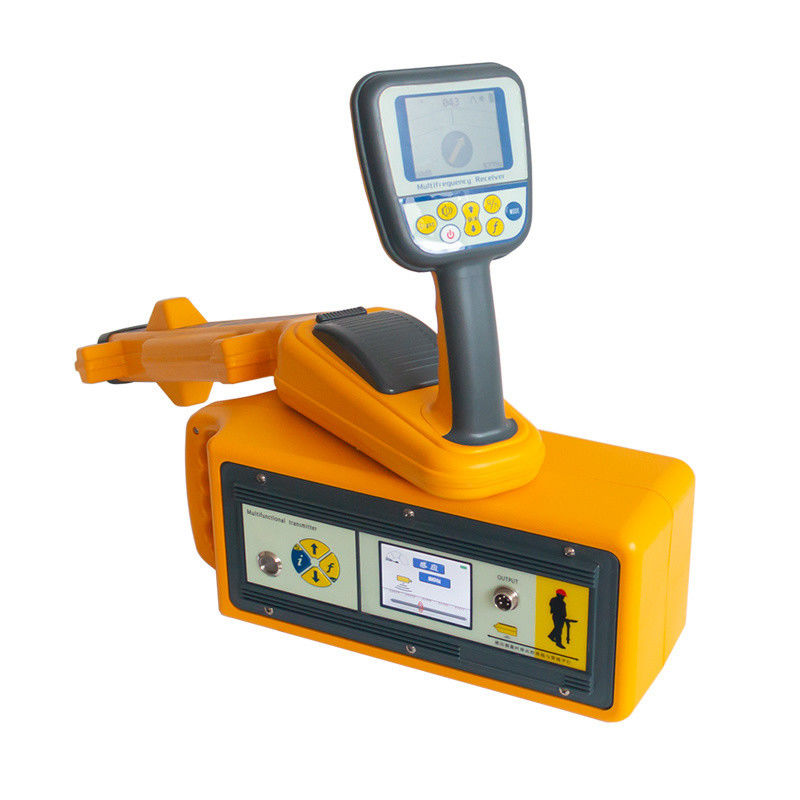

Tragbarer XZH Digitaler Untergrund-Metalldetektor für Pipeline-Tracer-Kabelortungsgerät


Produkteinführung
Dieses Kabelortungsgerät XHGX507X nutzt das elektromagnetische Feldsignal des unterirdischen Kabels, um das Kabel zu lokalisieren, und liefert Tiefen- und Strommesswerte, um die Kabelerkennungsfunktion zu realisieren.
Der Sender und Empfänger dieses Geräts entsprechen Teil 15 der US-FCC-Bestimmungen, dieses Gerät entspricht den einschlägigen Bestimmungen der europäischen Richtlinie 1999/5/EG.
Merkmale: Kurze Einführung in den Sender



Sender-Bedienfeld und Funktionsübersicht
Der Sender ist eine Signalquelle, die genügend Leistung abgeben kann, und ist einer der Kerne dieses Gerätesets. Er verfügt über vollständige Funktionen, hohe Intelligenz und einfache Bedienung.
Bedienfeld-Übersicht
Hinweis: siehe Abbildung oben
1. Taste  2. Ausgangsbuchse  3. LCD-Anzeigebereich  4. Frequenz-Kombinationstaste  5. Leistungseinstellung
Kombinationstaste
6. Menü-Kombinationstaste  7. Ladeanschluss
Funktionsübersicht
1. Schalter: Dieser Schalter ist ein selbstverriegelnder Schalter; drücken Sie ihn, um das Gerät einzuschalten, der Sender ist im Arbeitszustand; hochklappen, um die Stromversorgung zu unterbrechen, der Sender ist im ausgeschalteten Zustand.
2. Ausgangsbuchse: Diese Buchse ist eine mehrpolige Spezial-Luftfahrtbuchse; sie wird verwendet, um den Ausgangsmodus des Signals zu ändern. Das Anschließen der Direktverbindungslinie bedeutet Direktverbindungsmodus; das Einstecken des Kopplungsspannungsklemmenanschlusses bedeutet Kopplungsmodus; das Nichtanschließen der Leitung bedeutet Induktionsmodus.
3. Flüssigkristall-Anzeigebereich: Zeigt die erforderlichen Basisinformationen an.
4. Frequenztaste: Diese Taste ist ein Jog-Softschalter; die Frequenz des Ausgangssignals kann bei jedem Drücken geändert werden; die anfängliche Einschaltung erfolgt mit 577Hz. Anfänglich 8kHz im Induktionsmodus. In der Frequenzeinstellungsmenüoberfläche drücken Sie diese Taste, um die vom Lichtbalken abgedeckte Frequenz auszuwählen oder abzubrechen; in der Multifrequenzeinstellungsmenüoberfläche drücken Sie diese Taste, um den Ausgangsfrequenzkanal zu ersetzen.
5. Powertaste: Diese Taste ist ein Jog-Softschalter; die Ausgangsleistung kann bei jedem Drücken geändert werden, und sie kann aus den Stufen niedrig, mittel, hoch und voll ausgewählt werden. Blättern Sie durch das Frequenzmenü; in der Multifrequenzeinstellungsmenüoberfläche drücken Sie diese Taste, um die Ausgangsfrequenz auszuwählen.
6. Menütaste: Diese Taste ist ein Jog-Softschalter; drücken Sie diese Taste, um zyklisch in das Frequenzeinstellungsmenü, den Widerstandsmessmodus und die Multifrequenzeinstellungsmenüoberfläche zu gelangen.
7. Ladeanschluss: Diese Buchse ist ein Φ2.1 Ladeanschluss; sie wird zum Anschließen eines Spezialladegeräts zum Aufladen des Akkus verwendet.
Anzeigefunktionen der Sender-Schnittstelle

Frequenz	Zeigt die aktuelle Ausgangsfrequenz an
Leistung	Zeigt die aktuelle Ausgangsleistung an; sie kann niedrig, mittel, hoch und voll anzeigen
Modus	Zeigt den aktuellen Arbeitsmodus an; Direktverbindung, Kopplung und Induktion können separat angezeigt werden.
Strom	Zeigt den aktuellen Schleifenstromwert an; die effektive Anzeige beträgt 0-999 mA. Impedanz: Zeigt den aktuellen Schleifenimpedanzwert an; die effektive Anzeige beträgt 00001-20000 Ohm.
Leistung	Zeigt die aktuelle Akkuleistung an; sie wird durch ein Batteriesymbol dargestellt, vollständig schwarz ist volle Leistung, und links ist die aktuelle Prozentanzeige der Leistung.
Abgleichhinweis	Wenn der Kreis unter dem Bild zu rollen beginnt, bedeutet dies, dass der Sender stabil arbeitet.
Frequenzeinstellung	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, Multifrequenzmodus.

Signalausgabemodus – Sender-Arbeitsmodus
Der Sender kann verschiedene Wechselstromsignale ausgeben, die auf drei Arten (Direktverbindung, Kopplung, Induktion) auf das Zielkabel angewendet werden können. Um eine zuverlässige Signalübertragung auf dem Zielkabel zu gewährleisten, muss eine zuverlässige Schleife in der Leitung vorhanden sein. Dies kann eine indirekte Schleife sein, die durch den Boden gebildet wird, eine kapazitive Schleife, die durch eine verteilte Kapazität zwischen einem ausreichend langen Kabel und dem Boden gebildet wird, oder eine direkte Schleife, die durch Kurzschlussfehlerpunkte zwischen den Leitungen gebildet wird. Unterschiedliche Stromkreise erfüllen unterschiedliche Tests.
Kurze Einführung in den Empfänger

Empfänger-Bedienfeld und Funktionsübersicht
Ein Empfänger ist eine Integration eines Systemkreises, der in der Lage ist, ein bestimmtes Magnetfeld zu empfangen und es in ein elektrisches Signal umzuwandeln, um es anzuzeigen und den Bediener zu informieren. Er ist der zweite Kern dieses Gerätesets. Er ist voll funktionsfähig, hochintelligent, tragbar, leicht und einfach zu bedienen.



Funktionsübersicht der Schnittstellenanzeige
Empfänger Breit-Peak-Pfeil-Modus-Schnittstelle
Frequenz: Zeigt den aktuellen Empfangsfrequenzwert an; der Anfangswert ist 577Hz beim Einschalten.
Gitter: Die Signalstärke wird durch die Länge des Gitters angezeigt; das Gitter bewegt sich von beiden Seiten zur Mitte, und das Signal ist zu stark oder außerhalb des Bereichs, wenn das Gitter voll ist.
Drei Ziffern: Die Signalstärke wird durch die Größe der Zahl angezeigt; der gültige Bereich ist 00,0-99,9, wenn 99,9 angezeigt wird, ist das Signal zu stark oder außerhalb des Bereichs.
Farbkompass: zeigt die Richtung der Pipeline an.
Tiefe & Strom: Zeigt die gemessene Tiefe der unterirdischen Pipeline und den Strom auf der Pipeline an.
Verstärkung: Zeigt die Verstärkung des aktuell vom Empfänger verarbeiteten Signals an, mit einem Dynamikbereich von 000-140db; sie wird standardmäßig automatisch angepasst. Der anfängliche Bootvorgang beträgt 60db.
Modus: Zeigt die Art und Weise an, wie der Empfänger das Signal empfängt, und zeigt Schmalband-Peak, Breitband-Peak, Tal, Breitband-Pfeil, Peak + Tal und externe Geräte an; der anfängliche Einschaltvorgang ist Breitband-Peak. Externe Geräte werden automatisch erkannt.
Akkuladestand: Zeigt den aktuellen Akkustand an; er wird durch ein Batteriesymbol angezeigt.
Lautstärke: Zeigt den aktuellen Arbeitsstatus des Buzzers an, dargestellt durch ein Hornsymbol plus eine Linie, eine Linie ist niedrige Lautstärke, zwei Linien sind mittlere Lautstärke, drei Linien sind hohe Lautstärke und ein Kreuz bedeutet, den Buzzer auszuschalten. Der anfängliche Einschaltvorgang ist das Ausschalten des Buzzers.
Pfeile nach links und rechts: Pfeile erscheinen automatisch außerhalb des Kabels, um die Position des Kabels anzuzeigen; zwei Pfeile erscheinen über dem Kabel.
Stromrichtung: Bei Verwendung der SS-Frequenz kann diese Funktion die Richtung des Signalstroms anzeigen, um den Bediener bei der Pfadfindung zu unterstützen.
Phasenanzeige: Bei Verwendung der SS-Frequenz zeigt der Empfänger die Phase des Signals an. Langes Drücken der Frequenztaste löscht die Phase.
Empfängereigenschaften
1) Kabelpositionierung: Wählen Sie die Wellenkamm-Methode und verwenden Sie die parallele Antennenpositionierung, um das Zielkabel schnell zu verfolgen. Wenn es sich über dem Kabel befindet, ist das Signal am größten und die beiden Seiten sind reduziert. Wählen Sie die Tal-Methode und verwenden Sie die vertikale Antenne zur Positionierung. Wenn keine benachbarten Kabel und Störquellen vorhanden sind, ist die Positionierung genauer und zuverlässiger. Wenn sich der Empfänger über dem Kabel befindet, ist das Signal am kleinsten und das Signal auf beiden Seiten ist groß.
2) Tiefenmessung: Im Direktverbindungsmodus wird die Tiefe direkt gemessen. Platzieren Sie den Empfänger direkt über der Pipeline und halten Sie das Instrument ruhig, wenn die vom Kompass angezeigte Richtung geradeaus zeigt, und der Echtzeit-Schallwert wird in der oberen linken Ecke angezeigt.
Sprachansage
Ein großartiges Merkmal dieses Instruments ist, dass es eine Sprachansage hat, die die Augenermüdung des Bedieners bei langer Arbeitszeit reduzieren und die Detektionsarbeit einfacher und klarer machen kann. Die Lautstärke des vom Empfänger abgegebenen Tons ist proportional zur Stärke des empfangenen Signals. Unter Einheitsverstärkung bedeutet ein lauter und schneller Ton vom Empfänger, dass das empfangene Signal stark ist, und umgekehrt bedeutet es, dass das empfangene Signal schwach ist. Wenn sich der Empfänger in der Kamm-Methode befindet, ist der Ton direkt über dem Kabel am lautesten und schärfsten, und der Ton ist auf beiden Seiten klein und spärlich. Wenn sich der Empfänger in der Tal-Methode befindet, ist der Ton direkt über der Pipeline am kleinsten und spärlichsten, und der Ton ist auf beiden Seiten laut und dicht.
Empfänger-Arbeitsmodus
Arbeitsprinzip
Wenn ein Signal auf das Kabel aufgebracht wird, fließt ein Strom auf dem Kabel, und der Strom erzeugt ein Magnetfeld, das sich um das Kabel herum ausbreitet. Die Frequenz des Magnetfeldes ist konsistent mit der Frequenz des aufgebrachten Signals. Die Stärke ist das Kabel als Zentrum des Kreises und die Ausbreitung nimmt ab, und die Richtung ist die Tangentenrichtung eines bestimmten Punktes auf dem Ausbreitungskreis.
Der Empfänger empfängt das Magnetfeldsignal oder das durchgesickerte elektrische Feldsignal, das vom Kabel abgestrahlt wird, über die interne Antenne oder ein externes Eingabegerät und kann in zwei verschiedenen Arbeitsmodi verarbeitet werden, und die Signalstärkenänderung wird dem Bediener angezeigt.
Signalempfangsmodus – Empfänger-Arbeitsmodus
Kamm-Methode (Schmalband-Peaks, Breitband-Peaks, Breitband-Pfeile, Peaks + Täler)
Tal-Methode (Tal)
