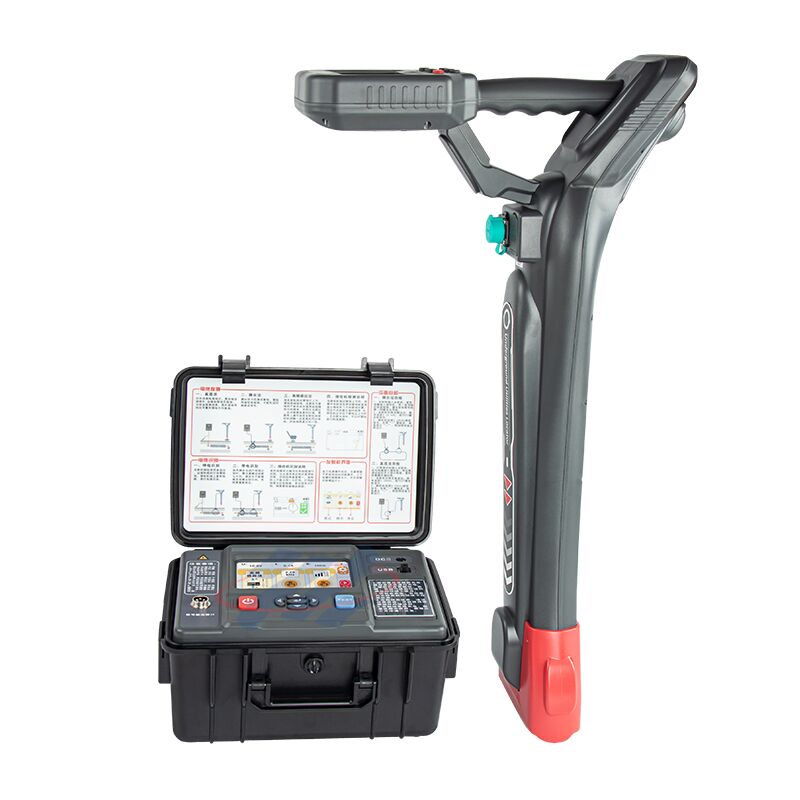

Tragbare elektrische Kabel- und Metallrohrleitungs-Locator-Tester für Untergrundkabelfehler

Name: Tragbare elektrische Kabel- und Metallrohrleitungs-Locator-Tester für Untergrundkabelfehler
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	CE, ISO
Modellnummer:	XHGX507X

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

CE, ISO

Modellnummer:

XHGX507X

Anwendung:

Unterirdischer Kabel- und Rohrstandort

angepasst:

OEM-Dienstleistung

Transportpaket:

Holzkasten mit Schaum

Gewährleistung:

12 Monate

Funktionsmodus des Sendergeräts:

Direktverbindung, Kopplung, Induktion

Digitale

Ausgangsfrequenz des Sender:

577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS Low, SS High, Multifrequenzmodus.

Empfängerfrequenz:

50Hz, 60Hz, LF, SSLOW, SSHIGH, 577Hz, 8KHz, 33KHz, 82KHz, 133KHz, zunächst 577Hz.

Trading Information

Min Bestellmenge:

1 Einheit

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

5-8 Arbeitstage

Zahlungsbedingungen:

T/T

Produkt-Beschreibung

Dieser Kabelrohr-Locator XHGX507X verwendet das elektromagnetische Feldsignal des unterirdischen Kabels, um das Kabel zu lokalisieren, und gibt die Tiefe und Stromwerte an,mit einer Leistung von mehr als 50 Watt.

Der Sender und Empfänger dieser Vorrichtung entsprechen Teil 15 der US-amerikanischen FCC-Regeln, diese Ausrüstung entspricht den einschlägigen Bestimmungen der Europäischen Richtlinie 1999/5/EG.

Eigenschaften:

Dieses Gerät kann für Kabelwegsuche, Strom abstellen und live Kabel Identifizierung verwendet werden
Unterstützung von Funktionen zur Anzeige der aktuellen Richtung und Phase und einzigartige Technologie zur Anzeige der aktuellen Richtung und Phase des Signals,Wirksam verbessert die Genauigkeit des Suchweges.
Gleichzeitig kann es auch die vergrabene Tiefe des Kabels erkennen.
Übertrager mit mehreren Frequenzoptionen, 577HZ, 815HZ,8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, Multi-Frequenzmodus.
Funktion mit Ohmmeter, um den Wert des externen kontinuierlichen Widerstands zu testen.
Digitale Anzeige der Signalstärke
Linke und rechte Pfeile zeigen den Standort der Pipeline an
Arbeitsfrequenz
Graphische Anzeige der Signalstärke
Betriebsmodus
Batterieleistung
Der Kompass zeigt die Richtung der Pipeline an.
Echtzeitanzeige von Rohrleitungstiefe und -strom

Kurze Einführung in den Sender

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

Instrumententafel und Funktionseinführung des Sendergeräts
Der Sender ist eine Signalquelle, die ausreichend Leistung emittieren kann, und ist einer der Kernstücke dieses Instrumentensatzes.

Einführung der Fachgruppe
Anmerkung: siehe Bild oben
1. Schlüssel 2. Ausgangsanschluss 3. LCD-Displaybereich 4. Frequenz-Verbundschlüssel 5. Leistungsausrichtung
Zusammengesetzter Schlüssel
67. Ladeanschluss

Einführung der Funktion
1. Schaltfläche: Dieser Schalter ist ein selbstschließender Schalter; drücken Sie ihn, um den Strom einzuschalten, der Sender ist im Arbeitszustand; poppen Sie auf, um die Stromversorgung zu trennen, der Sender ist im Abschaltzustand.

2. Ausgangsport: Dieser Port ist eine mehrkernfähige, dedizierte Luftfahrtsteckdose; er wird verwendet, um den Ausgangsmodus des Signals zu ändern.Einfügen der Kupplungsklemmverbindung ist der KupplungsmodusDie Verbindung der Leitung ist nicht der Induktionsmodus.

3Flüssigkristall-Anzeigebereich: Anzeige der erforderlichen Grundinformationen.

4. Frequenzschlüssel: Dieser Schlüssel ist ein Jog-Soft-Schalter; die Frequenz des Ausgangssignals kann jedes Mal geändert werden, wenn es gedrückt wird; die anfängliche Einschaltung beträgt 577Hz. Anfangs 8KHz im Sensormodus.In der Frequenz-Einstellungs-Menüoberfläche, drücken Sie diese Taste, um die Frequenz auszuwählen oder zu annullieren, die von der Lichtleiste abgedeckt wird; in der Einstellung des Mehrfrequenzmodus drücken Sie diese Taste, um den Ausgangsfrequenzkanal zu ersetzen.

5. Stromschlüssel: Dieser Schlüssel ist ein Jog Soft Switch; die Ausgangsleistung kann jedes Mal, wenn sie gedrückt wird, einmal geändert werden, und es kann aus niedrigem, mittlerem, hohem und vollem Grad ausgewählt werden.Flippen Sie durch das Frequenzmenü; bei der Einstellung des Mehrfrequenzmodus drücken Sie diese Taste, um die Ausgangsfrequenz auszuwählen.

6. Menütaste: Diese Taste ist ein Soft-Jog-Schalter; drücken Sie diese Taste, um in das Frequenz-Einstellungsmenü, den Widerstandsmessmodus und die Multi-Frequenz-Einstellung zu gehen.

7. Ladeanschluss: Dieser Anschluss ist ein Φ2.1 Ladestand; er dient zum Anschließen eines speziellen Ladegeräts zur Ladung der Batterie.

Anzeigeinhalt der Sendeoberfläche

Häufigkeit	Anzeigen der aktuellen Ausgangsfrequenz
Macht	Anzeige der aktuellen Ausgangsleistung; es kann niedrigwertige, mittlere, mit einer Breite von mehr als 20 mm,
Modus	Anzeigt den aktuellen Arbeitsmodus; direkte Verbindung, Kopplung und Induktion können getrennt angezeigt werden.
Strom	Anzeige des aktuellen Schleifstromwerts; die effektive Anzeige beträgt 0-999 mA. Impedanz: Anzeige des Impedanzwerts des laufenden Schleifens; die effektive Anzeige ist 00001 bis 2000 Ohm.
Macht	Zeigt die aktuelle Batterieleistung an; sie wird durch ein Batteriesymbol dargestellt, alles schwarz ist Vollleistung, und links ist die aktuelle Leistung Prozentsatzanzeige.
Entsprechende Spitze	Wenn der Kreis unter dem Bild zu rollen beginnt, bedeutet dies, dass der Sender Sie funktioniert stabil.
Einstellung der Frequenz	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss niedrig, ss hoch, Multifrequenzmodus.

Ausgangsmodus des Signals - Betriebsmodus des Senders
Der Sender kann verschiedene Wechselstromsignale ausgeben, die auf drei Arten (direkte Verbindung, Kopplung, Induktion) auf das Zielkabel aufgebracht werden können.Um eine zuverlässige Signalübertragung auf dem Zielkabel zu gewährleisten, muss eine zuverlässige Schleife in der Leitung vorhanden sein.mit einer Kapazität von mehr als 20 W und einer Kapazität von mehr als 20 W,, oder eine direkte Schleife, die aus Kurzschlussfehlerpunkten zwischen Leitungen besteht.

Kurze Einführung des Empfängers

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

Empfängerplatte und Funktionseinführung
Ein Empfänger ist eine Integration eines Systemkreislaufs, der in der Lage ist, ein spezifisches Magnetfeld zu empfangen und in ein elektrisches Signal umzuwandeln, um es anzuzeigen und den Bediener aufzufordern.Es ist der zweite Kern dieses Instruments.Es ist voll funktionsfähig, hochintelligent, tragbar, leicht und einfach zu bedienen.

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

Einführung der Funktion "Interface-Anzeige von Inhalt"
Empfänger-Breitspitzenpfeilmodus-Schnittstelle
Häufigkeit:Anzeige des aktuellen Empfangsfrequenzwerts; der Anfangswert beträgt 577 Hz beim Einschalten.

Gitter:Die Signalstärke wird durch die Länge des Gitters angezeigt; das Gitter bewegt sich von beiden Seiten in die Mitte, und das Signal ist zu stark oder außerhalb der Reichweite, wenn das Gitter voll ist.

Drei Ziffern:die Signalstärke wird durch die Größe der Zahl angegeben; der gültige Bereich beträgt 00.0-99.9, wenn 99,9 angezeigt wird, ist das Signal zu stark oder außerhalb der Reichweite.

Farbkompass:zeigt die Richtung der Pipeline an.

Tiefe und Strom:Zeigt die gemessene Tiefe der unterirdischen Rohrleitung und den Strom auf der Rohrleitung an.

Gewinn:Anzeigt die Vergrößerung des Signals, das derzeit vom Empfänger verarbeitet wird, mit einem dynamischen Bereich von 000-140 dB; sie wird standardmäßig automatisch angepasst.

Modus:Anzeigt, wie der Empfänger das Signal empfängt, und zeigt schmalen Spitzenwert, breiten Spitzenwert, Trog, breiten Spitzenwert Pfeil, Spitzenwert + Trog und externe Ausrüstung an; der Anfangsbetrieb ist breiter Spitzenwert.Außene Geräte werden automatisch erkannt.

Batterieniveau:Anzeigt den aktuellen Batterieniveau; er wird durch das Batteriesymbol angezeigt.

Volumen:Anzeigt den aktuellen Betriebszustand des Zuhörers, dargestellt durch das Hornzeichen plus eine Linie, eine Linie ist niedrig laut, zwei Linien sind mittlerer Lautstärke, drei Linien sind hoher LautstärkeUnd ein Kreuz ist, um den Klapper auszuschalten.Der erste Einsatz ist, den Klapper auszuschalten.

Linke und rechte Pfeile:Es erscheinen automatisch Pfeile, die den Standort des Kabels anzeigen; über dem Kabel erscheinen zwei Pfeile.

Aktuelle Richtung:Bei Verwendung der SS-Frequenz kann diese Funktion die Richtung des Signalstroms anzeigen, um den Bediener bei der Pfadfindung zu unterstützen.

Phaseanzeige:Bei Verwendung der SS-Frequenz wird der Empfänger die Phase des Signals anzeigen.

Eigenschaften des Empfängers
1) Position des Kabels: Wählen Sie die Wellenkräfte-Methode aus und verwenden Sie die parallele Antennenposition, um das Zielkabel schnell zu verfolgen.Das Signal ist am größten und die beiden Seiten sind reduziert. Wählen Sie die Talmethode und verwenden Sie die vertikale Antenne zur Positionierung. Wenn es keine angrenzenden Kabel und Störquellen gibt, ist die Positionierung genauer und zuverlässiger.Wenn der Empfänger über dem Kabel ist, ist das Signal am kleinsten und das Signal auf beiden Seiten ist groß.

2) Tiefenmessung: Im direkten Anschlussmodus wird die Tiefe direkt gemessen.und halten Sie den Instrumentenrumpf still, wenn die von den Kompasspunkten angegebene Richtung geradeaus zeigt, und der Echtzeit-Sondwert wird in der oberen linken Ecke angezeigt.

Sprachbefehl
Ein großartiges Merkmal dieses Geräts besteht darin, dass es eine Sprachanforderung hat, die die Augenmüdigkeit des Bedieners bei längerem Arbeiten reduzieren und die Erkennung einfacher und klarer machen kann.Die Lautstärke des vom Empfänger emittierten Schalls ist proportional zur Stärke des empfangenen SignalsUnter Einheitsgewinn bedeutet, daß, wenn der Klang vom Empfänger laut und schnell ist, das empfangene Signal stark ist und umgekehrt, daß das
Wenn der Empfänger im Höhenmodus ist, ist der Klang am lautesten und schärfsten direkt über dem Kabel, und der Klang ist klein und spärlich auf beiden Seiten.Wenn der Empfänger in der Talmethode ist, ist der Klang am kleinsten und spärlichsten direkt über der Pipeline, und der Klang ist laut und eng auf beiden Seiten.

Funktionsmodus des Empfängers
Funktionsprinzip
Wenn ein Signal auf das Kabel aufgetragen wird, gibt es einen Strom auf dem Kabel, und der Strom erzeugt ein Magnetfeld, das um das Kabel herum strahlt.Die Frequenz des Magnetfeldes entspricht der Frequenz des angewandten Signals. Die Stärke ist das Kabel als Mittelpunkt des Kreises und die Strahlung wird verringert, und die Richtung ist die Tangenzrichtung eines bestimmten Punktes auf dem Strahlkreis.
Der Empfänger empfängt das Magnetfeldsignal oder das durch das Kabel durch die interne Antenne oder das externe Eingabegerät ausgestrahlte durchgesickerte elektrische Feldsignal,und kann in zwei verschiedenen Arbeitsmodi verarbeitet werden, und die Änderung der Signalstärke wird dem Bediener angezeigt.

Signalempfangsmodus - Funktionsmodus des Empfängers

Krest-Methode(schmale Gipfel, breite Gipfel, breite Pfeile, Gipfel + Täler)
Tiefstandsmethode(Tropf)

Verpackungsliste

Bitte kontaktieren Sie uns für weitere Informationen und Service!~

Unternehmensprofil

XZH TEST ist ein professioneller Hersteller von Kabelfehlererkennungsanlagen. Wir sind ein junges Team. Unsere Entwicklungsphilosophie ist humanisiertes Management, intelligente Cloud-basierte Produkte,und internationalisierte OperationenUnsere Entwicklungsmission ist es, elektrische Geräte frei von nicht nachweisbaren Störungen zu machen.

Seit seiner Gründung im Jahr 2013 hat sich unser Unternehmen zu einem der größten Hersteller von Untertage-Kabel-Fehlererkennungsausrüstung in China entwickelt.Wir produzieren eine breite Palette von Prüfgeräten.

Was wir tun können

Wir haben die Fähigkeit, neue Produkte und Technologien zu entwickeln.

Wir bieten Ihnen komplette Systemlösungen für Ihr Projekt.

Wir bieten online und offline praktische und theoretische Schulungen an.

Wir sorgen für die Reparatur und Kalibrierung von Instrumenten.

Tragbare elektrische Kabel- und Metallrohrleitungs-Locator-Tester für Untergrundkabelfehler 14

Tragbare elektrische Kabel- und Metallrohrleitungs-Locator-Tester für Untergrundkabelfehler 15

Tragbare elektrische Kabel- und Metallrohrleitungs-Locator-Tester für Untergrundkabelfehler 18

Häufig gestellte Fragen

1Sind Sie ein Handelsunternehmen oder ein Hersteller?

Wir sind ein professioneller Hersteller mit mehr als 10 Jahren Erfahrung. Wir können die Qualität von Teilen und fertigen Produkten streng kontrollieren.

2Wie lange dauert die Lieferung und wie ist das Inventar?

Wenn unsere meistverkauften Produkte auf Lager sind, dauert es 5-8 Werktage für den Versand. Bei Massenproduktion und kundenspezifischer Produktion dauert die Zeit 2-4 Wochen.

3Wie sind Ihre Zahlungsbedingungen?

Zahlung ≤ 2000 USD, 100% T/T Vorauszahlung. Aufträge über 2000 USD sind verhandelbar.

4Wie lange ist die Garantie für Ihr Produkt?

Wir bieten eine einjährige Garantie für die Ausrüstung.

5Wie gewährleisten Sie die Qualität?

Die Produktverbindungen umfassen FuE, Fertigung, Inbetriebnahme und technische Unterstützung nach strengen und wissenschaftlichen Managementprinzipien.Wir können starke Produktions- und F&E-Fähigkeiten unterstützen, und kann qualitativ hochwertige Produkte zu wettbewerbsfähigen Preisen herstellen, um den hohen Anforderungen der Kunden gerecht zu werden.

6Welche Unterstützung kann ich bekommen?

Wir bieten Schulungsunterstützung, Marketingunterstützung, technische Unterstützung und Lieferkettenunterstützung.

7Wo ist deine Fabrik?

Wir befinden uns in Xi'an, Shaanxi, China. Wir sind in der Nähe des Xi'an Xianyang International Airport, der etwa zweieinhalb Flugstunden von Shanghai und Guangzhou entfernt ist.Alle Kunden aus der ganzen Welt sind willkommen, uns zu besuchen..

8Wie wird man Ihr Dealer?

Jedes Unternehmen, das sich für Stromsysteminstrumente interessiert, kann uns ohne zu zögern kontaktieren, einschließlich -Website-Briefe, E-Mails, Telefone usw.Wir werden uns schnell mit Ihnen in Verbindung setzen, je nach Ihren Informationen und Kooperationsabsichten..
