Multifunktions-Digitaldetektor für unterirdische Metallkabel und Rohrleitungen mit 15W Sender und Kabel-ID | XHGX507C1

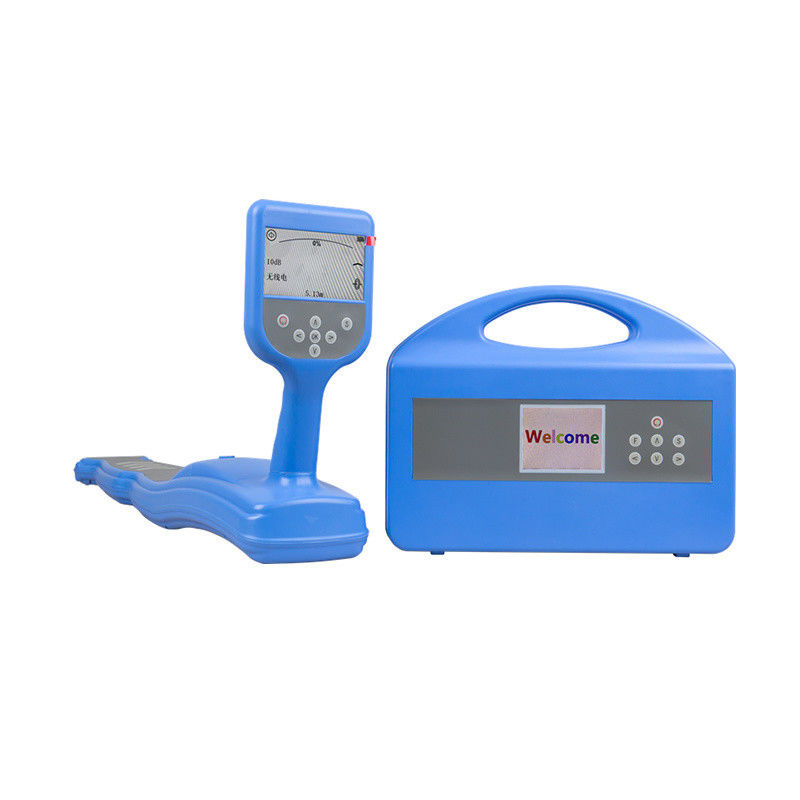

XHGX507C1 Kabelrohrortungsgerät ist ein professionelles System zur Detektion von unterirdischen Versorgungsleitungen, das für Betreiber von kommunaler Infrastruktur, Stromnetzen, Telekommunikations- und Rohrleitungsnetzen entwickelt wurde. Das Komplettset kombiniert einen 15W Hochleistungs-Sender (max. 300V Ausgangsspannung, 9 einstellbare Stufen), einen Präzisions-Empfänger mit Echtzeit-Tiefen- und Strommessung, eine Φ125mm Kopplungsklemme und eine Φ200mm flexible Identifikationsklemme — unterstützt die Verfolgung von Kabel-/Rohrverläufen, Richtungsanzeige, Messung der Verlegetiefe (0–20m), intelligente Identifizierung von bis zu 20 Kabeln und optional die Ortung von Erdungsfehlern mit einem A-Rahmen in einer integrierten Werkzeugkiste.

Im Gegensatz zu herkömmlichen Ortungsgeräten, die wiederholte Gänge zwischen Sender und Empfänger erfordern, ermöglicht das XHGX507C1 den Technikern, bis zu 20 Kabel am Sender vorab zu kalibrieren (nummeriert L1–L20) und sie dann am entfernten Ende einzeln zu identifizieren. Der Empfänger markiert eine erfolgreiche Übereinstimmung mit einem grünen Häkchen und einem Piepton, und nicht Zielkabel mit einem roten Kreuz — was die Feldarbeit dramatisch verkürzt und die Sicherheit an Baustellen mit mehreren Kabeln verbessert.

• 15W Hochleistungs-Sender, 9 Stufen einstellbar: Max. direkte Ausgangsspannung von 300V mit vollautomatischer Echtzeit-Impedanzanpassung, Überlast- und Kurzschlussschutz, der eine stabile Signalübertragung unter wechselnden Boden- und Erdungsbedingungen gewährleistet.
• Drei Signalübertragungsmethoden: Direkte Verbindung (stärkstes Signal, Reichweite bis zu 20 km), Kopplungsklemme (berührungslos, geeignet für spannungsführende Kabel) und Induktion (keine Verkabelung erforderlich, für Verlegetiefen unter 2 m). Der Ausgangsmodus wird automatisch durch das angeschlossene Zubehör identifiziert.
• 11 aktive + passive Detektionsfrequenzen: 11 aktive Frequenzen von 640 Hz bis 197 kHz (640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz) plus 50 Hz/60 Hz/250 Hz Netzfrequenz und Hochfrequenz-Passivdetektion — insgesamt 14 wählbare Frequenzen am Empfänger.
• Echtzeit-Tiefen- und Strommessung (0–20m): Ebenenpositionsgenauigkeit der Mittelachse innerhalb von ±5% (Verlegetiefe 0–3m) und −10% (Verlegetiefe 3–20m); manuelle 45° Tal- und 80% Breitgipfelmethoden für eine zuverlässigere Tiefenverifizierung verfügbar.
• Langstreckenverfolgung: Direkte Verbindung erreicht im Allgemeinen eine Kabellänge von 0–20 km; Kopplungsmethode erreicht im Allgemeinen 0–10 km, abhängig vom Erdungswiderstand, Kabelwiderstand und der Verlegetiefe.
• 20-Kabel-Identifikationssystem: Bis zu 20 Kabel (L1–L20) vorab kalibrieren; Identifizierung erfolgt, wenn der Detektionsstrom ≥0,3mA beträgt, innerhalb von 75%–135% des kalibrierten Wertes liegt und der Stromrichtungsanzeiger übereinstimmt — angezeigt als grünes Häkchen mit Piepton; nicht Zielkabel zeigen ein rotes Kreuz.
• Stromrichtungsanalyse: Bei 640 Hz, 1,28 kHz, 2,56 kHz und 3,20 kHz vergleicht der Empfänger die Signalphase, um die Zielleitung von benachbarten parallelen Leitungen zu unterscheiden — wodurch die häufigste Ursache für Ortungsfehler in überlasteten Versorgungskorridoren beseitigt wird.
• Geführte Draht-Kreuzfahrt & Klassische Positionierungs-Schnittstellen: Eine visuelle simulierte Pipeline und Richtungspfeile führen den Bediener direkt über die Leitung; der klassische Modus fügt eine Kompassanzeige hinzu, und die Signalverzerrungsmessung verifiziert die Datenzuverlässigkeit durch den Vergleich von Spitzen- und Talfrequenzverläufen.
• Starkes Störungsunterdrückungsdesign: Ultrabreitbandige digitale Filterung unterdrückt Netzfrequenz- und Harmonikastörungen von benachbarten spannungsführenden Kabeln; eine grüne/rote Vertrauensanzeige informiert den Bediener, ob das angezeigte Ergebnis vertrauenswürdig ist.
• Optionale A-Rahmen-Erdungsfehlerortung: Mittels der Schrittspannungs-Methode bei 640 Hz–3,20 kHz können Isolationsschäden und Erdungsfehler von Rohrleitungen und Kabelmänteln mit Richtungsanzeige lokalisiert werden.

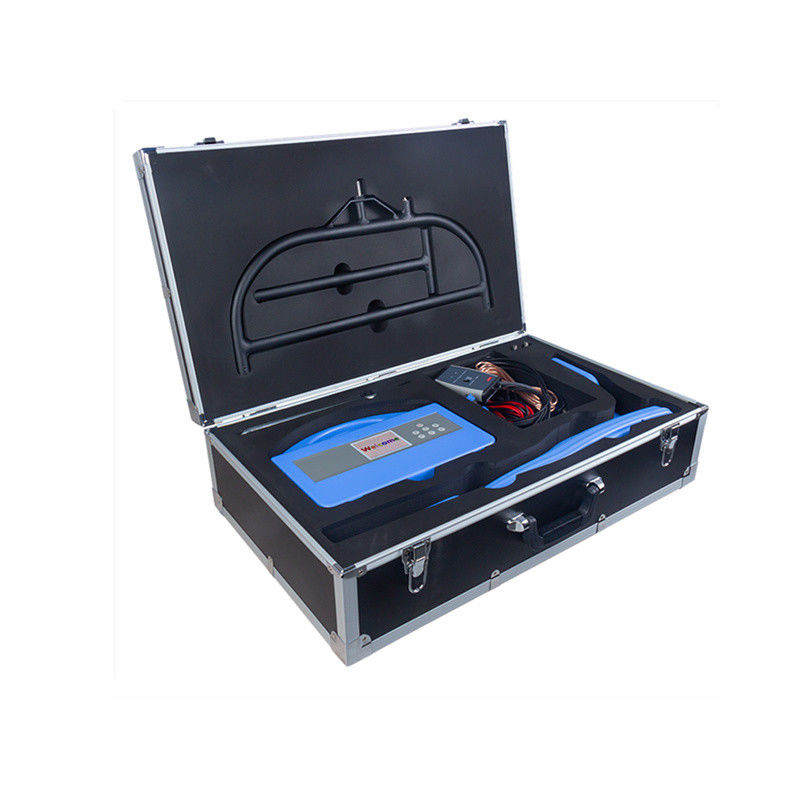

• Feldtaugliches Design: 5-Zoll (Sender) und 4,3-Zoll (Empfänger) kapazitive Touch-LCDs, die bei Sonnenlicht lesbar sind; integrierte Spezialwerkzeugkiste hält etwa 200 kg Druck stand; langlebige wiederaufladbare Lithiumbatterien unterstützen einen vollen Arbeitstag.
