Transformator Isolieröl Dielektrische Verlust Tester

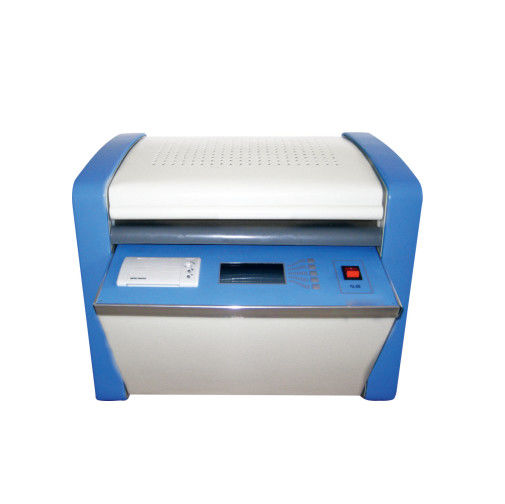

XHYS101 isolierendes Öl Dielektrieverlustmessgerät ist nach GB/T5654-2007 "Messung der relativen Permittivität,Dielektrische Verlustfaktor und Gleichstromwiderstand von flüssigen Dämmstoffen".

Es wird verwendet, um den dielektrischen Verlustfaktor und die Gleichstromwiderstandsfähigkeit von flüssigen Isoliermedien wie Isolieröl zu messen.Temperaturregler, Temperatursensor, dielektrische Verlustprüfbrücke, Wechselstromversuchstromversorgung, Standardkondensator, hoher Widerstandsmesser und Gleichspannungs-Hochspannungsquelle sind im Inneren integriert.Das Gerät verwendet vollständig digitale Technologie, mit voller intelligenter automatischer Messung und mit einem großen (240×128) Flüssigkristall-Display ausgestattet.und die Bediener können sie ohne fachliche Ausbildung kompetent einsetzen.

(1) Der Ölbecher hat eine Drei-Elektroden-Struktur gemäß der nationalen Norm GB/T5654-2007, wobei der Abstand zwischen den Elektroden 2 mm beträgt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

(2) Das Gerät verwendet einen Algorithmus für mittelfrequente Induktionsheizung und PID-Temperaturregelung.Diese Heizmethode hat den Vorteil, dass der Ölbehälter nicht mit dem Heizkörper in Berührung kommt, einheitliche Erwärmung, schnelle Geschwindigkeit und bequeme Steuerung, so dass die Temperatur streng im vorgegebenen Temperaturfehlerbereich kontrolliert wird.

(3) Der interne Standardkondensator ist ein SF6-gasgefüllter Drei-Elektroden-Kondensator. Die dielektrischen Verluste und die Kapazität des Kondensators werden nicht durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst.so dass die Genauigkeit des Messgeräts auch nach langfristiger Anwendung gewährleistet werden kann.

(4) Die Wechselstromversorgung der Prüfung verwendet die Umwandlungsmethode AC-DC-AC, wodurch der Einfluß der Netzspannungs- und Frequenzschwankungen auf die Genauigkeit der Dielektrikverlustprüfung effektiv vermieden wird.Selbst wenn der Generator Strom erzeugt, kann das Gerät ordnungsgemäß laufen.

(5) Perfekte Schutzfunktion: Bei Überspannung, Überstrom oder Kurzschluss mit hoher Spannung kann das Gerät die hohe Spannung schnell abschalten und eine Warnmeldung ausstrahlen.Wenn der Temperatursensor ausfällt oder nicht angeschlossen ist, wird eine Warnmeldung ausgegeben.
In dem mittleren Frequenz-Induktionsheizofen befindet sich ein Temperaturgrenzrelais. Wenn die Temperatur 120 Grad übersteigt, wird das Relais freigegeben und die Heizung stoppt.

(6) Es ist bequem, die Prüfparameter einzustellen.
500 bis 2200 V, Gleichspannungsbereich von 0 bis 500 V.

(7) Annehmen Sie ein großes LCD-Display mit Hintergrundbeleuchtung und klarem Display. Freundliche Mensch-Maschine-Schnittstelle, folgen Sie einfach den chinesischen Menüanweisungen und Eingabebebefehlen, das Instrument kann automatisch testen.Und speichern und drucken Sie automatisch Testergebnisse.

(8) Mit einer Echtzeituhr können Datum und Uhrzeit der Prüfung gespeichert, angezeigt und mit den Testergebnissen gedruckt werden.

(9) Kalibrierungsfunktion für leere Elektrodenbecher: Messen Sie die Kapazität und den dielektrischen Verlustfaktor der leeren Elektrodenbecher, um die Reinigungs- und Montagebedingungen der leeren Elektrodenbecher zu beurteilen.Die Kalibrierdaten werden automatisch gespeichert, um eine genaue Berechnung der relativen Permittivität und des Gleichstromwiderstands zu ermöglichen..

• Stromversorgungsspannung: 220V ± 10% Wechselstrom
  Leistungsfrequenz: 50 Hz/60 Hz ± 1%
  Messbereich: Kapazität 5pF ~ 200pF
  Relative Permittivität 1.000 ~ 30.000
  Dielektrische Verlustfaktor 0,00001 ~ 100
  Gleichstromwiderstand 2,5 MΩm~20 TΩm
  Messgenauigkeit: Kapazität ± (1% Messwert + 0,5 pF)
  Relative Permittivität ± (1% des Messwerts)
  Dielektrische Verlustfaktor ± ((1% Messwert+0.0001)
  Gleichstromwiderstand ± 10% der Messung
  Auflösung: Kapazität 0,01 pF
  Relative Permittivität 0.001
  Dielektrischer Verlustfaktor 0.00001
  Temperaturmessbereich: 0 bis 125oC
  Temperaturmessfehler: ± 0,5 °C
  Wechselspannung: 500~2200V, kontinuierlich einstellbar, Frequenz 50Hz
  Gleichspannung für die Prüfung: 0~500V, kontinuierlich einstellbar
  Stromverbrauch: 100 W
  Erscheinungsgröße: 500×360×420
  Gesamtgewicht: 22 kg
