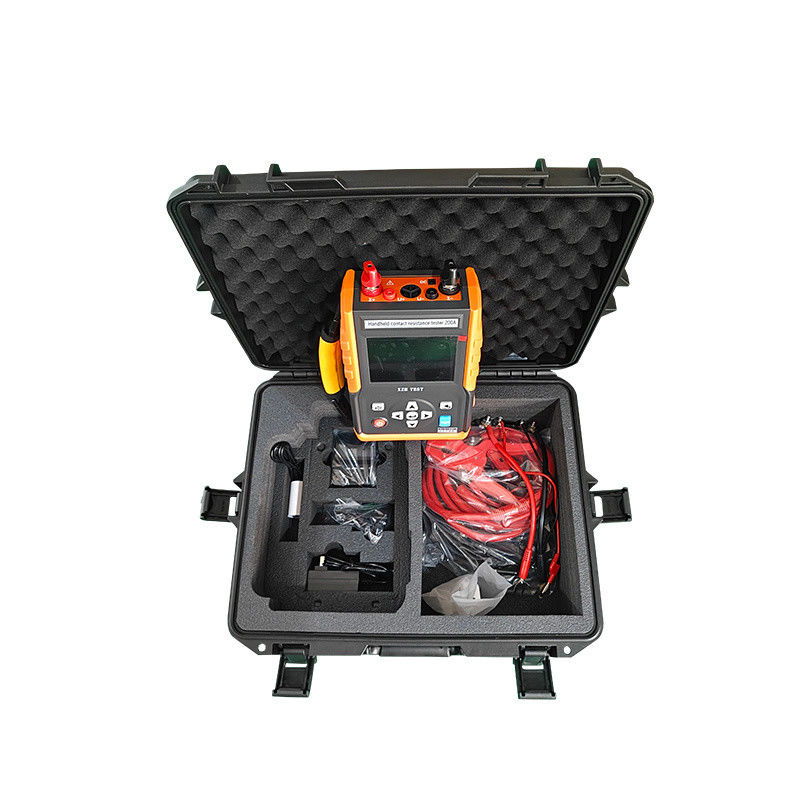

Der Schleifwiderstandstester XHHL3200 ist ein hochpräzises digitales Schaltversuchsinstrument, das gemäß der,Es misst den Kontaktwiderstand bis auf die Mikroohm-Ebene. Es wird weit verbreitet zur Messung des Kontaktwiderstands und des Schleifwiderstands von Schaltern und elektrischen Geräten verwendet,sowie den Kontaktwiderstand von KabelnDer Ausgangsstrom und der gemessene Widerstand werden zusammen auf einem 7-Zoll-Hochhelligkeits-Touch-LCD in Farbe angezeigt, und die Ergebnisse können ausgeführt oder auf einem USB-Stick gespeichert werden.mit einem Speicherplatz, der zum Abrufen von Daten jederzeit ausgeschaltet ist.
AnwendungsbereichDa die Messgenauigkeit von der Verkabelungsmethode und dem Zustand der Probe abhängt, verwendet das Gerät eine Vier-Terminal-Verbindung (Kelvin-Verbindung), die den Einfluss des Prüfleitungswiderstands beseitigt.und ist für zuverlässige Kontakt- und saubere Kontaktflächen ausgelegt, die für die Prüfung von Schaltanlagen im Feld typisch sind.
Wesentliche Merkmale
Kann über eine dedizierte Android-Telefon- oder Tablet-App (nach dem offiziellen WeChat-Konto heruntergeladen) gesteuert werden, wobei die Testdaten für eine bequeme Überprüfung gespeichert und hochgeladen werden.
Mehrere Schutzfunktionen gegen Rückwärts-EMF-Spannungen, Offene Schaltung und Stromausfall während der Prüfung sowie Überhitzung der Stromquelle mit synchronem Schallmeldalarm.
Intelligente Energieverwaltung sorgt dafür, dass das Gerät bei einem Mindestleistungszustand arbeitet, wodurch Energie eingespart und Wärme reduziert wird.
Hohe Ausgangsspannung und breiter Messbereich.
Der Prüfstrom stammt von einer hochpräzisen Hochstrom-Konstantenstromquelle, die keine manuelle Einstellung erfordert, um schnelle und genaue Prüfungen durchzuführen.
Die Vier-Terminal-Verkabelungsmethode eliminiert effektiv den Einfluss des Widerstands der Prüflinie auf die Ergebnisse.
7-Zoll-Hochhelligkeit Touch-Farb-LCD, deutlich lesbar unter starkem Licht, Full-Touch-Betrieb mit freiem chinesisch/englisch Schalten.
Eingebettete dauerhafte Kalenderuhr und Abschaltspeicher, mit dem jederzeit bis zu 1.000 Testdaten aufgenommen werden können.
Bluetooth-, RS232- und USB-Schnittstellen für die Computerkommunikation und die Datenspeicherung auf USB-Sticks.
Ein integrierter Mikro-Drucker zum Drucken von Messresultaten.
Technische Parameter
| Parameter |
Spezifikation |
| Prüfstrom |
50A, 100A, 150A, 200A |
| Messbereich |
0 - 100mΩ (50A); 0 - 50mΩ (100A); 0 - 25mΩ (150A); 0 - 20mΩ (200A) |
| Entschließung |
Mindestens 0,1 μΩ |
| Genauigkeit |
± (0,5% + 2 Stellen) |
| Macht |
1000 W |
| Betriebsmodus |
Kontinuierliche Messung |
| Stromversorgung |
AC220V ± 10%, 50 Hz |
| Betriebstemperatur |
0°C bis 40°C |
Verkabelung und Betrieb
Schrauben Sie die dicken Stromleitungen fest an die entsprechenden I+- und I-Terminals.Einfügen der dünnen Spannungsleitungen in die V+- und V-Steckdosen, und die beiden Prüfklemmen an die beiden Enden der zu prüfenden Probe klemmen; sicherstellen, dass alle Verbindungsflächen der Prüfklemmen zuverlässig mit der Probe in Berührung kommen;wenn eine Oxidation auf der Kontaktoberfläche festgestellt wird, entfernen Sie zuerst die Oxidschicht. Nach der Verdrahtung schalten Sie die Stromversorgung ein und wählen Sie die Prüfzeit aus; das Gerät beendet dann automatisch das Aufladen, die Stromstabilisierung und die Widerstandsmessung.
Der Prüfstrom kann zwischen 50A, 100A, 150A und 200A und die Prüfzeit zwischen 10S, 30S, 45S, 60S, 300S, 600S und 999S ausgewählt werden. Nach Abschluss des Tests kann das Ergebnis lokal gespeichert werden.auf einem USB-Laufwerk gespeichert oder gedrucktDas Parameter-Einstellungsmenü ermöglicht die Einstellung der Helligkeit, die Bluetooth-Verbindung (über QR-Code für die vollständige Steuerung des Telefons) und den Wechsel zwischen Chinesisch und Englisch.
Anmerkungen zur Sicherheit
Der Bediener sollte allgemeine Kenntnisse über den Einsatz elektrischer Geräte oder Instrumente haben.
Nach der Prüfung drücken Sie die Reset-Taste und schalten den Strom aus.
Wenn sich das Gerät abnormal verhält, drücken Sie zuerst die Reset-Taste, um es zurückzusetzen.
Die Wartung darf nur von Fachleuten durchgeführt werden; versuchen Sie nicht, interne Fehler selbst zu beheben.
Dieses Gerät dient ausschließlich zur Messung des Schleifwiderstands; die Messung von Induktionskreisen ist nicht zulässig.
Häufig gestellte Fragen
F1. Welche Prüfströme und Messbereiche unterstützt der XHHL3200?
Das Gerät bietet vier Prüfströme an: 50A, 100A, 150A und 200A. Die entsprechenden Bereiche sind 0-100mΩ (50A), 0-50mΩ (100A), 0-25mΩ (150A) und 0-20mΩ (200A) mit einer Mindestauflösung von 0.1μΩ und einer Genauigkeit von ± (00,5% + 2 Stellen).
F2. Wie ist das Gerät an die Probe angeschlossen?
Es verwendet eine vier-Terminal (Kelvin) Verkabelungsmethode. Verbinden Sie die Leitungen durch passende Farben, rot zu rot und schwarz zu schwarz, ziehen Sie die dicken Stromleitungen auf die I+ und I-Terminals,Einfügen der dünnen Spannungsleitungen in die V+- und V-Steckdosen, und klemmen Sie die beiden Prüfklemmen an die beiden Enden der Probe an. Stellen Sie sicher, dass die Kontaktflächen der Klemmen sauber sind und zuverlässig mit der Probe in Berührung kommen.
F3: Kann es induktive Schaltkreise messen?
Nein, das Gerät ist nur für die Messung des Schleifwiderstands ausgelegt und die Messung von Induktionskreisen ist nicht gestattet.
F4. Wie werden die Messergebnisse gespeichert und exportiert?
Das Gerät verfügt über eine eingebaute dauerhafte Kalenderuhr und einen ausgeschalteten Speicher, der jederzeit bis zu 1.000 Testdaten aufzeichnet.und das Instrument bietet Bluetooth, RS232 und USB-Schnittstellen für die Computerkommunikation sowie einen eingebauten Mikroprinter für das Drucken von Ergebnissen.
Q5. Welcher Kundendienst wird angeboten?
Ab dem Kaufdatum ist das Gerät ein Jahr lang gegen Produktqualitätsprobleme abgesichert, wobei es kostenlos repariert oder ausgetauscht werden kann und lebenslange Wartung und technischer Service erbracht wird.Wenn eine Anomalie oder ein Fehler auftritt, wenden Sie sich bitte rechtzeitig an das Unternehmen, damit die bequemste Lösung vereinbart werden kann.
