Der XHLJ504 Kabeltrassenortungsgerät (Kabelrohrortungsgerät)besteht aus einem Hochleistungs-Pfadsignalgenerator (Sender) und einem Empfänger, der zum Aufspüren vergrabener Kabelpfade benötigt wird.
Das Grundprinzip des Kabelpfadmessgeräts besteht darin, einen Pfadsignalgenerator (d. h. den Pfadmesssignal-Sendewirt) zu verwenden, um ein Pfadimpulssignal in das zu testende Kabel einzuspeisen, wodurch elektromagnetische Wellen erzeugt werden, die dann mit einer Sonde empfangen und vom Empfänger verstärkt werden. Nach der Verarbeitung erfolgt die Ausgabe an den Kopfhörer und das Zeigermessgerät.
Dieses Kabeltrassenortungsgerät beurteilt den vergrabenen Pfad und die Tiefe des Kabels anhand der Tonspitzen, der Talsohlen und des Ablenkungsgrades des Zeigermessgeräts im Kopfhörer.
Multifunktion
Der Kabelpfadempfänger wird in Verbindung mit Sonden und Kopfhörern usw. verwendet und kann als Kabelfehler-Pinpointer verwendet werden.
Hauptkomponenten

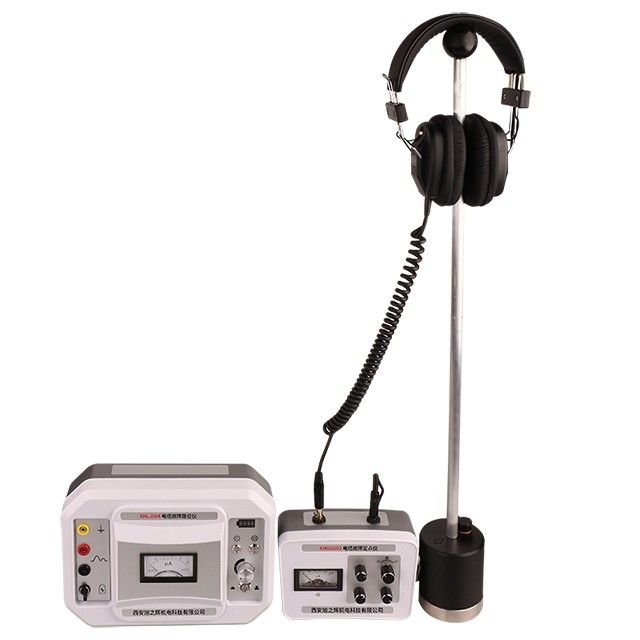

Dieser Kabelrohrortungsgerät besteht hauptsächlich aus Sender und Empfänger, die beiden Teile sind wie folgt dargestellt.
Technische Parameter

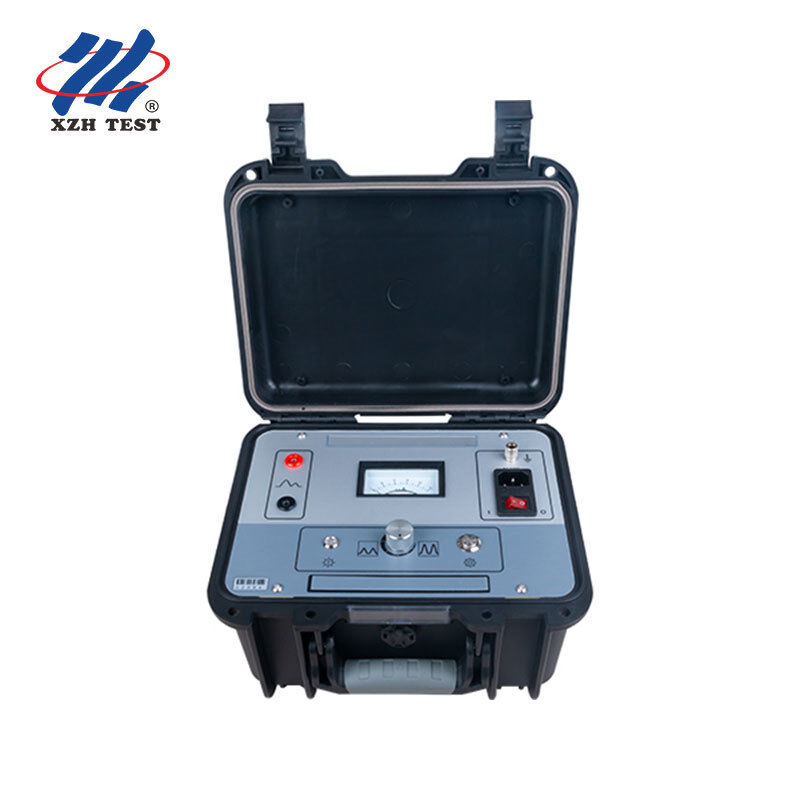

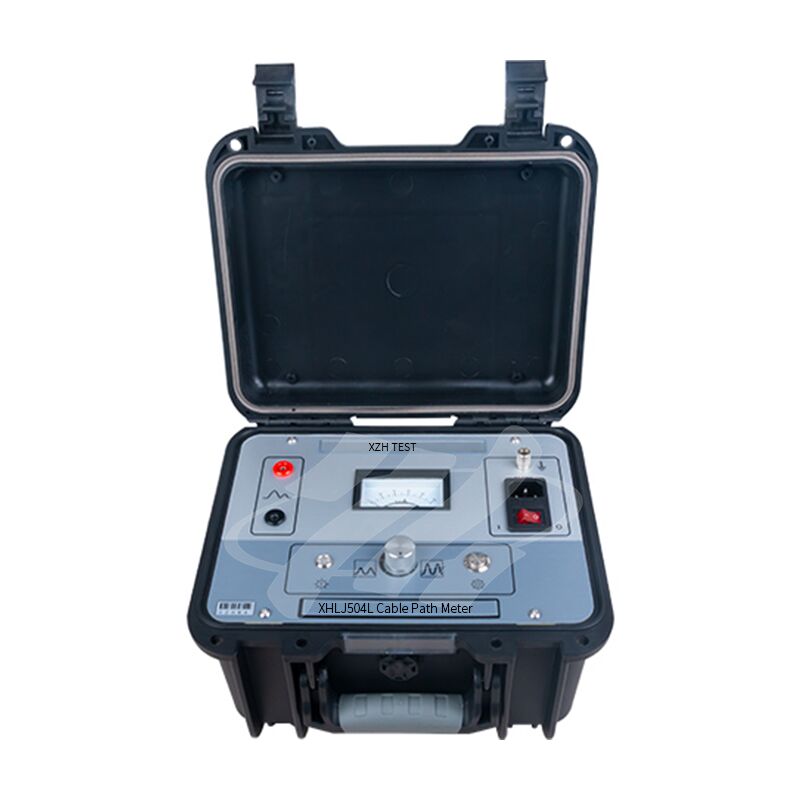

Sender
Ausgangssignal | 15 kHz intermittierend |
Ausgangsleistung | 100 W |
Ausgangsstrom | 0~2A |
Betriebsleistung | 220 V (1±10 %) 50 Hz (1±5 %); |
Empfänger
Vergrößerung | 500.000-fach |
Erkennungsgenauigkeit | ±0,2 m |
Ausgangsimpedanz | 350 Ω |
Betriebsspannungsversorgung | zwei Standard-9-V-Batterien |
Ruhestrom | <10 mA |
Produktmerkmale
1. Unter Verwendung des traditionellen elektromagnetischen Induktionsprinzips, starke Entstörungsfähigkeit.
2. Mit Überstrom- und Kurzschlussschutzfunktionen ist es sicher und zuverlässig.
3. Hohe Leistung, nicht durch die Kabellänge begrenzt, offener Stromkreis kann auch einen Pfad finden.
4. Der Ausgang ist stufenlos einstellbar, geeignet für verschiedene Teststandorte, mit starker Anpassungsfähigkeit.
5. Superstarke Vergrößerung, die Erkennungstiefe ist größer als 10 Meter.
6. Ultra-Low-Power-Verbrauchsdesign, der Ruhestrom beträgt weniger als 10 mA.
7. Das Design des analogen Messgeräts, die Signalstärke und der Trend sind auf einen Blick klar.
8. Der Nullpegel kann beliebig eingestellt werden, was für alle Arten von starken und schwachen Szenen geeignet ist.
Vor-Ort Kabelpfadtest --Anzeige Diagramm
Allgemeines Routen-Erkennungs-Verdrahtungsdiagramm
Superlange oder unterbrochene Kabelrouten-Erkennungs-Verdrahtungsdiagramm
Spezielle Routen-Erkennungs-Verdrahtungsdiagramm
Testen Sie die vergrabene Tiefe des Kabels
Wenn Sie die vergrabene Tiefe des Kabels beurteilen, können Sie die Sonde in einem Winkel von 45 Grad zum Boden an der Position des Kabels platzieren, das gemessen wurde, und "sich nach außen bewegen" senkrecht zum Pfad. Finden Sie den kleinsten Tonpunkt in der Mitte der Sonde, dann ist die Entfernung, die sich die Sonde bewegt, die vergrabene Tiefe des Kabels. Für die obigen Betriebsabläufe beachten Sie bitte die schematische Darstellung der Sondenplatzierung in der folgenden Abbildung.
Schematische Darstellung der Sondenplatzierung
Packliste
