Produktübersicht
Der XHSB505DS Intelligenter Kabelidentifikator ist ein professionelles Gerät der nächsten Generation, das PSK-Technologie (Phase Shift Keying) mit präzisen Algorithmen für die automatisierte, fehlerfreie Kabelidentifizierung kombiniert. Im Gegensatz zu herkömmlichen analogen Zeiger-basierten Identifikatoren verfügt der XHSB505DS über ein 3,5-Zoll-Farb-LCD-Display mit intelligenter Dekodierung, das automatisch überprüft, ob ein Kabel das Ziel ist – mit einem grünen Häkchen (√) für erfolgreiche Identifizierung oder einem rot-orangen Kreuz (*) für Nicht-Zielkabel. Dies eliminiert die Mehrdeutigkeit der manuellen Zeigerinterpretation, die bei herkömmlichen Identifikatoren typisch ist.
Entwickelt für Prüfungs- und Inbetriebnahmetechniker für Stromkabel, die Präzision und Effizienz verlangen, integriert der XHSB505DS drei Geräte in einem: einen Live-Kabelidentifikator, einen stromlosen Kabelidentifikator und ein AC-Spannungs-/Strom-/Frequenzmessgerät. Die flexible Rogowski-Spulen-Aufnahmeklemme nimmt Kabel mit einem Durchmesser von bis zu 200 mm auf, einschließlich unregelmäßig geformter Leiter, während die Mehrfrequenzübertragung (625 Hz, 1562 Hz, 2500 Hz, 10 kHz) eine zuverlässige Signaldetektion über verschiedene Kabeltypen und Feldbedingungen hinweg gewährleistet.
🔍 Was macht den XHSB505DS anders: Im Gegensatz zu herkömmlichen Kabelidentifikatoren, bei denen Bediener analoge Zeigerausschläge manuell interpretieren müssen – ein subjektiver Prozess, der unter Feldbedingungen fehleranfällig ist –, verwendet der XHSB505DS die PSK-Technologie mit intelligenten Algorithmen für die automatisierte digitale Verifizierung. Das 3,5-Zoll-Farb-LCD zeigt ein klares grünes Häkchen oder ein rotes Kreuz an und eliminiert so jegliches Rätselraten. Darüber hinaus ist es der einzige Kabelidentifikator seiner Klasse, der Kabelidentifizierung mit AC-Spannung (0~600V), AC-Strom (0~5000A) und Frequenzmessung kombiniert – was ihn zu einem echten Multifunktionsgerät für professionelle Testteams macht, die mehr als nur Kabel-ID benötigen.
Wichtige Spezifikationen
Technologie
PSK (Phase Shift Keying) mit intelligenten Algorithmen
Übertragungsfrequenzen
625 Hz, 1562 Hz, 2500 Hz, 10 kHz (einstellbar)
Pulsspannung (stromlos)
500V
Pulsstrom
Max. 5A (abhängig vom Schleifenwiderstand)
Pulsfrequenz
1 Mal/Sekunde, Pulsbreite: 2 ms
Senderleistung
11,1V wiederaufladbare Lithiumbatterie, ca. 8 Stunden Laufzeit
Empfängeranzeige
3,5-Zoll True Color LCD
Flexibler Spulendurchmesser
φ200mm (Rogowski-Spule, größere Größen anpassbar)
Senderspezifikationen
| Parameter | Spezifikation |
|---|
| Stromversorgung | 11,1V wiederaufladbare Lithiumbatterie mit großer Kapazität, ca. 8 Stunden Dauerbetrieb |
| Ausgabemethode | Zangenkopplung (live); Direktausgabe (stromlos) |
| Sende Frequenzen | 625 Hz, 1562 Hz, 2500 Hz, 10 kHz (Pfeiltaste einstellbar) |
| Pulsspannung | 500V (Modus zur Erkennung von stromlosen Kabeln) |
| Pulsstrom | Max. 5A (abhängig vom Schleifenwiderstand) |
| Pulsfrequenz / Breite | 1 Mal/Sekunde / 2 ms |
| Anzeige | Großes LCD mit Echtzeit-Batteriespannung, weiße Hintergrundbeleuchtung |
| Abmessungen | 320 * 275 * 145 mm; Gehäuse hält ca. 200 kg Druck stand |
| Sicherheit | AC 3700V/rms Beständigkeit; IEC61326(EMC); IEC61010-1(CAT III 300V, CAT IV 150V) |
| Betriebsbedingungen | -10℃ ~ 40℃; Luftfeuchtigkeit <80% |
Empfängerspezifikationen
| Parameter | Spezifikation |
|---|
| Funktionen | Live- und stromlose Kabel-ID; AC-Spannungs-, Strom-, Frequenzmessung |
| Anzeige | 3,5-Zoll True Color LCD, Farbsymbolanzeige |
| Stromversorgung | 7,4V wiederaufladbare Lithiumbatterie, USB-Ladung, ca. 6 Stunden Laufzeit |
| Signalkalibrierung | Ja – 75%~135% des Kalibrierungswerts = gültige ID-Bedingung |
| Richtungserkennung | Ja – Übereinstimmende Richtung für erfolgreiche Identifizierung erforderlich |
| Verifizierung | Grünes Häkchen (√) = Zielkabel; Rot-oranges Kreuz (*) = Nicht-Zielkabel |
| AC-Spannungsbereich | 0,00V ~ 600V (50Hz/60Hz), Genauigkeit ±2%±3 Ziffern |
| AC-Strombereich | 0,00A ~ 5000A (50Hz/60Hz), Genauigkeit ±2%±3 Ziffern |
| Frequenzbereich | 45Hz ~ 70Hz, Genauigkeit ±2%±3 Ziffern |
| Flexibler Stromwandler | Rogowski-Spule, φ200mm Innendurchmesser, 2m Kabel |
| Erkennungsrate | ~1 Mal/Sekunde mit Gain-Einstellung (10~100 Amplitudenbalken) |
| Stromlose ID-Bereich | Schleifenwiderstand 0Ω~10kΩ (bis ca. 10 km Kabel, abhängig von der Erdung) |
| Live-ID-Bereich | Schleifenwiderstand 0Ω~200Ω (bis ca. 5 km Kabel, abhängig von der Erdung) |
| Sicherheit | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Verschmutzungsgrad 2 |
| Betriebsbedingungen | -10℃ ~ 40℃; Luftfeuchtigkeit <80% |
Systemkomponenten

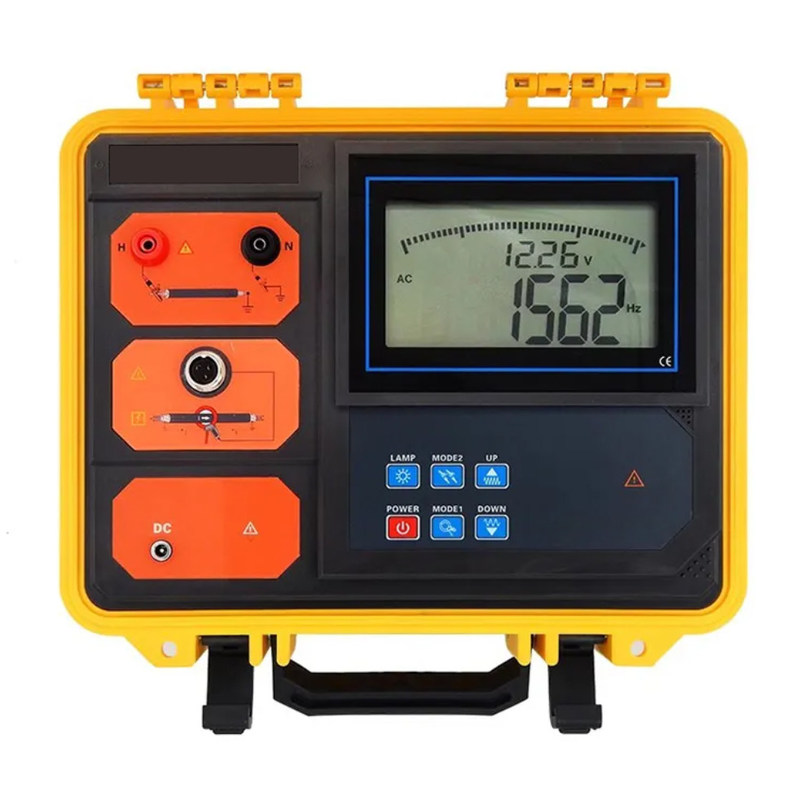

Sender: Integriertes Werkzeugkasten-Design mit Polypropylen-Gehäuse, 200 kg Druckbeständigkeit, großes LCD mit Echtzeit-Batteriestatus und dynamischer Übertragungsanzeige
Sendeklemme: φ120mm Backen, gerichtete Kopplung für Live-Kabel-Signal-Injektion, 2m Kabel
Empfänger: Handheld, 3,5-Zoll-Farb-LCD, Hochgeschwindigkeits-Mikroprozessor mit PSK-Algorithmen, Signalkalibrierung, automatisierte Grün-Häkchen / Rot-Kreuz-Verifizierung
Flexibler Stromwandler: Rogowski-Spule mit φ200mm Innendurchmesser, exzellente Transientenverfolgung für Puls-Code-Erkennung, berührungslose Messung – sicher und schnell
Hauptmerkmale
PSK-Technologie mit intelligenten Algorithmen für automatisierte digitale Kabelidentifizierung – eliminiert manuelle Interpretationsfehler
3,5-Zoll-Farb-LCD mit grünem Häkchen (√) für Zielkabel und rotem Kreuz (*) für Nicht-Zielkabel – Ergebnisse sind sofort und eindeutig
Mehrfrequenzübertragung: 625 Hz, 1562 Hz, 2500 Hz, 10 kHz – einstellbar für optimale Erkennung über Kabeltypen und -bedingungen hinweg
Integrierte AC-Spannungsmessung (0~600V), AC-Strommessung (0~5000A) und Frequenzmessung (45~70Hz) – drei Geräte in einem
Flexible Rogowski-Spule (φ200mm) für dicke Kabel und unregelmäßige Leiter, ohne Stromkreise zu trennen
Signalkalibrierungsfunktion sorgt für zuverlässige Identifizierung mit 75%~135% Toleranzvalidierung
Richtungserkennung erhöht die Genauigkeit – Sender, Empfängerklemme und Signal müssen richtungsmäßig ausgerichtet sein
Robuster Sender-Werkzeugkasten hält 200 kg Druck stand; AC 3700V/rms Beständigkeit
USB-Ladung für Empfänger, 12,6V DC-Ladung für Sender – duales Batteriesystem mit Schutz vor schwacher Batterie
Arbeitsprinzip
Live-Kabelidentifizierung (Zangenkopplungsmethode): Der Sender koppelt ein zusammengesetztes Pulsstromsignal mit der ausgewählten Frequenz (625 Hz ~ 10 kHz) über die Sendeklemme auf das Ziel-Dreileiter-Panzerkabel. Der Pulsstrom erzeugt ein gerichtetes elektromagnetisches Feld um das Kabel, das von der flexiblen Rogowski-Spule erfasst und vom PSK-Algorithmus des Empfängers dekodiert wird. Der intelligente Prozessor des Empfängers überprüft die Signalkalibrierung (75%~135% des übertragenen Werts), die Richtungskonsistenz und die Frequenzübereinstimmung, bevor die Bestätigung mit dem grünen Häkchen angezeigt wird.
Stromlose Kabelidentifizierung (Direktverbindungsmethode): Der Sender gibt ein 500V Puls-codiertes Stromsignal direkt über Prüfleitungen in den Kabelkern aus. Der codierte Strom erzeugt ein elektromagnetisches Feld entlang der Kabellänge. Die flexible Spule des Empfängers erfasst, dekodiert und identifiziert das Zielkabel über den intelligenten PSK-Algorithmus, wobei die Ergebnisse klar auf dem Farb-LCD angezeigt werden.
⚠️ Wichtige Sicherheitshinweise:
Stromlose Identifizierung: Anschluss an stromführende Kabel strengstens untersagt. Live-Identifizierung: Nur für Dreileiter-Panzerkabel anwendbar. Sende- und Empfangsklemmen nicht vertauschen. Die Richtung des Eingangssignals muss übereinstimmen. Die Kabelummantelung an beiden Enden muss für die Kopplungsmethode gut geerdet sein.
Häufig gestellte Fragen
F1: Für wen ist der XHSB505DS konzipiert und wie unterscheidet er sich von einfachen Kabelidentifikatoren?
Der XHSB505DS ist für professionelle Kabeltest- und Inbetriebnahmetechniker, industrielle Wartungsabteilungen und Versorgungsunternehmen konzipiert, die mehr als nur eine einfache Kabelidentifizierung benötigen. Im Gegensatz zu einfachen analogen Zeiger-basierten Identifikatoren (wie dem XHSB505B), die eine subjektive manuelle Interpretation erfordern, verwendet der XHSB505DS PSK-Intelligenzalgorithmen mit automatisierter Grün-Häkchen/Rot-Kreuz-Verifizierung – wodurch jegliche Mehrdeutigkeit und menschliche Fehler beseitigt werden. Er kombiniert außerdem einzigartig drei Geräte in einem: Kabelidentifikator + AC-Voltmeter (0~600V) + AC-Amperemeter (0~5000A), was ihn zur Wahl für Teams macht, die umfassende Feldtestfähigkeiten benötigen.
F2: Was ist PSK-Technologie und warum verbessert sie die Genauigkeit der Kabelidentifizierung?
PSK (Phase Shift Keying) ist eine digitale Modulationstechnik, die Daten in Phasenänderungen des übertragenen Signals kodiert. Im XHSB505DS erzeugt der Sender ein präzise kodiertes Pulssignal, das der Empfänger durch intelligente Algorithmen eindeutig erkennen und dekodieren kann. Im Gegensatz zu einfachen Pulssignalen, die in analogen Identifikatoren verwendet werden und mit elektrischem Rauschen verwechselt werden können, bietet das PSK-kodierte Signal einen einzigartigen digitalen "Fingerabdruck", der Fehlalarme drastisch reduziert. Der Mikroprozessor des Empfängers überprüft die Frequenzübereinstimmung, die Signalamplitude (Kalibrierungsbereich 75%~135%) und die Richtungskonsistenz, bevor die Identifizierung bestätigt wird.
F3: Warum sollte man die flexible Rogowski-Spule einer herkömmlichen starren Klemme vorziehen?
Die flexible Rogowski-Spule bietet drei Hauptvorteile: (1) Ihr φ200mm Durchmesser nimmt dicke Kabel und unregelmäßig geformte Leiter auf, die nicht in starre Klemmen passen; (2) sie bietet eine hervorragende Transientenverfolgung für die puls-codierten Signale und gewährleistet eine genaue Wellenformerfassung; (3) sie ermöglicht berührungslose Messungen, ohne den getesteten Stromkreis zu trennen, was die Sicherheit und Geschwindigkeit des Arbeitsablaufs im Feld erheblich verbessert. Die Flexibilität der Spule erleichtert auch die Positionierung in überfüllten Kabelgräben, wo starre Klemmen unpraktisch sind.
F4: Kann dieses Gerät zusätzlich zur Kabelidentifizierung wirklich AC-Spannung und -Strom messen?
Ja. Der XHSB505DS-Empfänger verfügt über eine vollständige AC-Messsuite: AC-Spannung von 0,00V bis 600V (50/60Hz), AC-Strom von 0,00A bis 5000A (50/60Hz) und Frequenz von 45Hz bis 70Hz – alle mit einer Genauigkeit von ±2%±3 Ziffern. Dies macht es überflüssig, separate Multimeter oder Strommesszangen mitzuführen, was den Testablauf für Inbetriebnahme- und Wartungsteams optimiert.
F5: Was sind die maximalen Kabellängen, die dieses Gerät testen kann?
Für die stromlose Kabelidentifizierung (Direktverbindung) kann das Gerät Pulsignale mit einem Schleifenwiderstand von bis zu 10 kΩ erkennen – typischerweise entsprechend einer Kabellänge von 0 bis 10 Kilometern, abhängig hauptsächlich vom Erdungswiderstand und dem Kabelwiderstand. Für die Live-Kabelidentifizierung (Kopplungsmethode) unterstützt der Erfassungsbereich einen Schleifenwiderstand von bis zu 200 Ω – typischerweise 0 bis 5 Kilometer. In beiden Fällen muss die Senderbatterie über 11V liegen, um eine optimale Leistung zu erzielen.
Über XZH TEST
XZH TEST ist ein professioneller Hersteller, der sich auf Kabeltests, Fehlererkennung und Diagnoselösungen für Stromversorger, Elektroinstallateure und Industriekunden weltweit spezialisiert hat. Mit einer umfassenden Produktpalette, die intelligente Kabelidentifikatoren, Fehlerortungsgeräte und Diagnosesysteme umfasst, liefert XZH TEST zuverlässige, innovative Feldgeräte, die für die anspruchsvollsten professionellen Anwendungen entwickelt wurden.
Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung, die auf Ihre Anforderungen an Kabelidentifizierung und Wartung zugeschnitten ist.
