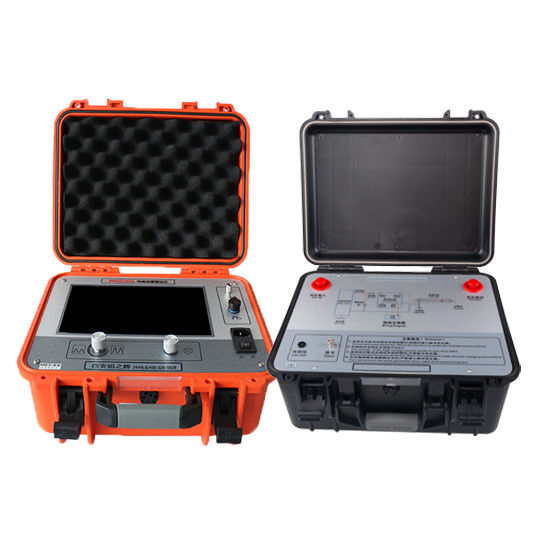

Der XHGG502A Kabelfehlvorortungsgerät ist ein professionelles Instrument, das auf einem industriellen 10.1-Zoll-Full-Color-TFT-Touchscreen-Computer mit einfacher Bedienoberfläche für interaktive Mensch-Maschine-TestsEr kombiniert moderne elektronische und Computertechnologien mit integrierten Schaltungen und Komponenten in industrieller Qualität und erledigt Signalfilterung, Datenerfassung, Datenverarbeitung,Graphische Anzeige und grafische Analyse zur vollständigen Messung der Wellengeschwindigkeit des KabelsEin eingebautes Lithium-Batterium mit hoher Kapazität und ein Schutzchassis mit IP54 oder höher gewährleisten Stabilität.zuverlässige und einfach zu bedienende Leistung unter Feldbedingungen vor Ort.
Anwendungsbereich
Der XHGG502A ist speziell für die Aufspürung und Analyse von Fehlern in Kabeln mit niedrigem Widerstand, Kurzschluss, offenem Kreislauf und kaputtem Kreislauf entwickelt worden.und bei Leckagen mit hoher Widerstandsfähigkeit und Flashover-Fehlern mit hoher Widerstandsfähigkeit, über Stromkabel, Hochfrequenz-Koaxialkabel, Straßenlichtkabel und vergrabene Drähte verschiedener Querschnitte und Medien.Kabel für mittlere und hohe Spannungen (6kV bis 35kV) und für hohe Spannungen (66kV und höher), mit Ölimpregniertem Papier, tropfffestem Papier, überzogenem Polyethylen (XLPE) und anderer Kautschuk- oder Kunststoffdämmstoffe sowie mit abgeschirmten und nicht abgeschirmten Bauteilen.
Wenn ein Hochwiderstands-Flashover-Fehler nicht allein mit der Niederspannungspulsmethode abgebaut werden kann,Die XHGG502A wird zusammen mit dem speziellen Gleichspann 35 kV-Impulskopplung und der Mehrfachimpulsmethode verwendet, um eine klare, analysierbares Fehler Echo, so dass es gut geeignet für die harten, hohen Widerstand Fehler, die gewöhnliche Tester kämpfen zu lokalisieren.
Wesentliche Merkmale
10.1-Zoll-Full-Colour-TFT-Touchscreen-Display.
Ein eingebettetes System für eine sichere, stabile und einfache Anzeige und Bedienung.
Testen der Kabelwellengeschwindigkeit, der Kabellänge und der Fehlerdistanz.
Vollautomatische kontinuierliche Probenahme mit Echtzeit-Wellenformfassung für zeitnahe und genaue Ergebnisse.
Automatische Einstellung des Prüfbereichs und automatische Wellenformanalyse zur Anzeige der Prüfdistanz.
Berührungs- und Schaltflächenbetriebsmodi für eine einfache, schnelle und zuverlässige Bedienung.
Niedrigspannungspulsmethode, Hochspannungspuls-Flashover-Methode und Mehrfachpulsmethode (8-fache) mit einer glatten, leicht zu interpretierenden Wellenformanzeige.
Mehrfache Pulsmethode, die zusammen mit der Pulskopplung verwendet wird, um 8 Sätze von Hoch- und Niederspannungswellenformen für einen einfachen Vergleich anzuzeigen, automatische Entfernungsprüfung,manuelle Analyse und Entfernungsmessung.
Leistungsfähige Datenverarbeitung für bequemes Wellenform-Datei-Management und Archivierung.
Massive Wellenformspeicherung: mehr als 8.000 Niederspannungspuls- und Hochspannungspuls-Flashover-Datensätze und mehr als 250 Multiple-Puls-Datensätze, mit USB-Export auf PC-Software für Verwaltung und Analyse.
LED-Hintergrundbeleuchtung mit ultrahoher Helligkeit mit einer Auflösung von 1024 × 600 mit 280 Nits, geeignet für Umgebungen mit direktem Sonnenlicht.
Ein integriertes Lithium-Akku mit hoher Kapazität mit schnellem Aufladen ermöglicht Tests ohne Stromversorgung.
Schutzchassis mit einer Mindestbewertung IP54.
Technische Parameter
| Parameter |
Spezifikation |
| Probenahmefrequenz |
1MHz - 400MHz |
| Niederspannungspulsamplitude |
300V ± 15% |
| Entfernungsmessbereich |
≥ 120 km |
| Prüfbereich |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Breite des Pulsens |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Mindestauflösung |
0.07m |
| Testblinde Zone |
≤ 10 m |
| Messfehler |
≤ ± (0,5% × L + 1 m), wobei L die Kabellänge ist |
| Stromversorgung |
Wiederaufladbares AC110V - 240V, 50Hz/60Hz; eingebautes 11,1V Lithium-Akkupaket; Ladezeit ca. 2 Stunden, Arbeitszeit über 5 Stunden |
| Impulskopplung widersteht Spannung |
Gleichspannung 35 kV |
| Betriebsbedingungen |
Temperatur von -20 °C bis +65 °C, relative Luftfeuchtigkeit 90%, Luftdruck 750±30 mmHg |
Arbeitsprinzip und Prüfmethoden
Das Gerät setzt die Reisewellenmethode als Kernprüfprinzip ein und unterstützt drei bewährte Prüfmethoden.
Niederspannungspulsmethode - geeignet für direkt messbare Niedrigwiderstände, Kurzschluss- und Offenkreislauffehler,mit der einzelnen Q-Ausgangsleitung, um den Prüfer mit dem zu prüfenden Kabel zu verbinden.
Hochspannungs-Flashover-Methode - verwendet den Probenahmer, um das auf den Probenahmeplatz reflektierte Signal für Hochwiderstands-Flashover-Fehler zu empfangen, die nicht direkt getestet werden können.
Mehrfache Pulsmethode - verwendet mit der Pulskopplung zur Anzeige von 8 Sätzen von Hoch- und Niederspannungswellenformen auf einem Bildschirm zum Vergleich, einfachen Abstandstest und präzisen Abstandslesen.
Häufig gestellte Fragen
F1. Wie lange dauert es, bis die Batterie geladen ist, und wie lange kann das Instrument arbeiten?
Das eingebaute 11,1 V Lithium-Akku-Pack wird über die Steckdose geladen.und bei voller Ladung mehr als 5 Arbeitsstunden.
Q2. Kann das Gerät für Hochspannungs-Flashover- oder Multiple-Pulse-Methode-Tests mit AC 220V versorgt werden?
Nein, wenn nur die Niederspannungspulsmethode verwendet wird, kann das Gerät mit 220 V Wechselstrom versorgt werden.Die Verbindung zu AC 220V für die Hochspannungs-Flashover-Methode oder die Probenahme mit mehreren Impulsmethoden ist strengstens untersagt., und die Probenahme während des Ladens des Geräts ist ebenfalls untersagt.
F3. Wie sollen die Hochspannungskabel der Pulskopplung angeschlossen werden?
Bei der Verdrahtung der Hochspannungsleitungen A und B ist es nur erlaubt, die Kabel einzuschließen und auszuschließen.
F4. Bei einer Hochwiderstandsfehlstellung zeigt die entnommene Wellenform keine offensichtliche Oszillation und die gemessene Entfernung entspricht immer der gesamten Kabellänge.
Dies bedeutet in der Regel, dass der Fehlerpunkt nicht defekt ist, so dass keine Defektbogenentladung auftritt und der Fehlerabstand nicht gemessen werden kann.Erhöhen Sie die Impuls-Hochspannung des Hochspannungsgenerators so viel wie möglich, während die Überwachung der Wellenform, die vom Instrument aufgezeichnet, bis ein relativ standardmäßiges Fehler-Echo erscheint.
Q5. Welcher Kundendienst wird angeboten?
Das Gerät ist ab dem Kaufdatum mit einer einjährigen Garantie für Produktqualitätsprobleme sowie lebenslanger Wartung und technischer Service ausgestattet.Bitte kontaktieren Sie den Händler oder unsere Firma, damit wir die bequemste und effektivste Lösung findenSchäden durch menschliches Versagen werden die Garantie für das Gerät für nichtig erklären.
