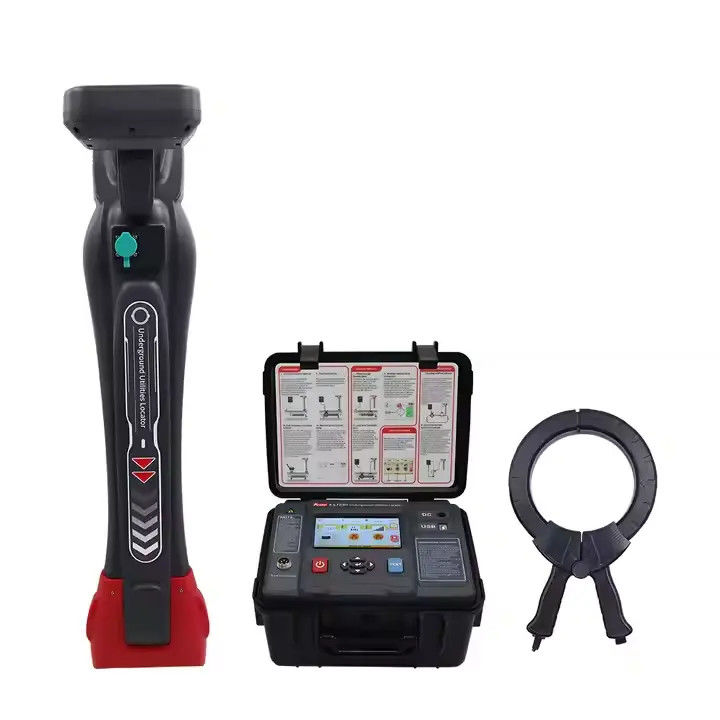

| Funktion |
Rohrleitungsdetektion (Kabelpositionsverfolgung, Richtungsanzeige, Tiefenmessung, Strommessung), Kabelidentifizierung, A-Rahmen-Fehlersuche (optionale Funktion) |
| Stromversorgung |
8,4V großer wiederaufladbarer Lithium-Akku |
| Eingabemethode |
Integrierte Empfangsspule, flexible Klemme, A-Rahmen (optionale Funktion) |
| Empfangsfrequenz |
Aktive Erkennungsfrequenz: 640Hz, 1,28kHz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10,2kHz, 32,7kHz, 65,6kHz, 81,9kHz, 197kHz
Netzfrequenz passive Erkennungsfrequenz: 50Hz, 60Hz, 250Hz
HF-passive Detektionsfrequenzband: Mittenfrequenz ist unterteilt in 32,7kHz, 65,6kHz, 81,9kHz, 197kHz |
| Rohrleitungsdetektionsmodus |
Breite Peak-Methode, schmale Peak-Methode, Tal-Methode |
Rohrleitungsdetektion
Erfassungsbereich |
Direktanschlussmethode: Im Allgemeinen kann die Kabellänge 0~20 km erreichen, was hauptsächlich von der Bodenwiderstand, dem Kabelwiderstand und der Kabelverlegetiefe abhängt
Kopplungsmethode: Im Allgemeinen kann die Kabellänge 0~10 km erreichen, was hauptsächlich von der Bodenwiderstand, dem Kabelwiderstand und der Kabelverlegetiefe abhängt
Induktionsmethode: Anwendbar auf Kabel, die weniger als 2 m tief verlegt sind |
| Tiefe und Strom |
Echtzeitanzeige von Kabeltiefe und Stromwert |
| Rohrleitungsmessung Tiefe |
0-20m
|
| Tiefengenauigkeit |
Präzision der Ebenenposition: Mittelachsenposition des Zielkabels oder der Zielrohrleitung: ±5% (verlegte Tiefe 0-3m) -10% (verlegte Tiefe 3m-20m) |
| Wahr/Falsch-Hinweise |
Eliminieren Sie Interferenzen von benachbarten Kabeln. Beim Messen benachbarter Kabel kann die Messung benachbarter Kabel anhand der unterschiedlichen Signalstärken und gemessenen Stromphasen, die von den benachbarten Kabeln zurückgegeben werden, unterschieden werden. Im Prozess der Verfolgung der Kabel beobachten Sie das Phasendiagramm und den Zeiger, um das gemessene Kabel von den benachbarten Kabeln zu unterscheiden. |
| Akustische Anweisungen |
FM-Ton, der sich mit der Signalstärke ändert |
| Störungsanzeige |
Grün: Keine Störung Grün: Gut (Ergebnisse können vertraut werden) Rot: Starke Störung (Ergebnisse können nicht vertraut werden) |
| Störfestigkeit |
Das extrem schmale Empfangsfrequenzband und die einzigartige digitale Verarbeitungsmethode können die Netzfrequenz- und Oberwelleninterferenzen von nahegelegenen laufenden Kabeln und Rohrleitungen vollständig unterdrücken. |
| Störungsabstand |
Bei Verwendung der Kopplungs- und Induktionsmethode erzeugt der Sender auf kurze Distanz Störungen. Der Störungsabstand hängt von der Sendeleistung und -frequenz ab. Je größer die Leistung und je höher die Frequenz, desto stärker die Störung.
Der Mindestabstand, bei dem der Empfänger nicht vom Sender gestört wird, muss oft experimentell ermittelt werden:
Rohrleitungsdetektion: 5m Abstand für die Kopplungsmethode und 20m Abstand für die Induktionsmethode können als störungsfrei bestätigt werden
Kabelidentifizierung: 2~5m Abstand für die Kopplungsmethode können als störungsfrei bestätigt werden |
| Kabelidentifizierung |
Identifizierungsmethode: Intelligente Identifizierung durch flexible Klemmen;
Anzahl der kalibrierbaren Kabel: 1 bis 20;
Kalibrierungswert: Der Stromprozentsatz des Empfangssignals und des Sendesignals liegt zwischen 75% und 135% des Kalibrierungswerts, was eine der Bedingungen für eine erfolgreiche Identifizierung ist;
Richtungsabhängigkeit: Die Sendeklemme, die Empfangsklemme und das Lastsignal müssen in die gleiche Richtung zeigen, was eine der Bedingungen für eine erfolgreiche Identifizierung ist. |
Kabelidentifizierung
Erfassungsbereich |
Direktanschlussmethode: kann Signale mit einem Schleifenwiderstand von 0Ω bis 8kΩ identifizieren (normalerweise kann eine Kabellänge von 0 bis 20 Kilometern erreicht werden, hauptsächlich bestimmt durch den Bodenwiderstand und den Kabelwiderstand)
Kopplungsmethode: kann Signale mit einem Schleifenwiderstand von 0Ω bis 1kΩ identifizieren; (normalerweise kann eine Kabellänge von 0 bis 6 Kilometern erreicht werden, hauptsächlich bestimmt durch den Bodenwiderstand und den Kabelwiderstand) |
| Anzeige |
4,3-Zoll-LCD-Farbbildschirm (hohe Helligkeit), sichtbar bei Sonnenlicht |
| Touch |
Ja, kapazitiver Touch |
| Größe |
Ca. 350mm(L)×155mm(B)×700mm(H) |
| Gewicht |
Ca. 2kg |
| Anschlussinterface |
Typ-C-USB-Anschluss, Luftfahrtsteckdose |
| Innendurchmesser der Spule |
φ200mm (größerer Durchmesser kann nach Bedarf angepasst werden) |
| Arbeitstemperatur und -feuchtigkeit |
-10°C~40°C; unter 80% rF |
| Lagertemperatur und -feuchtigkeit |
-10°C~50°C; ≤95% RH, keine Kondensation |
| Druckfestigkeit |
AC2000V/rms (zwischen Vorder- und Rückseite des Gehäuses) |
| Geeignet für Sicherheitsvorschriften |
IEC61010-1 CAT 600V, IEC61010-031, IEC61326, Verschmutzungsgrad 2 |
