Beschreibung des Produkts:

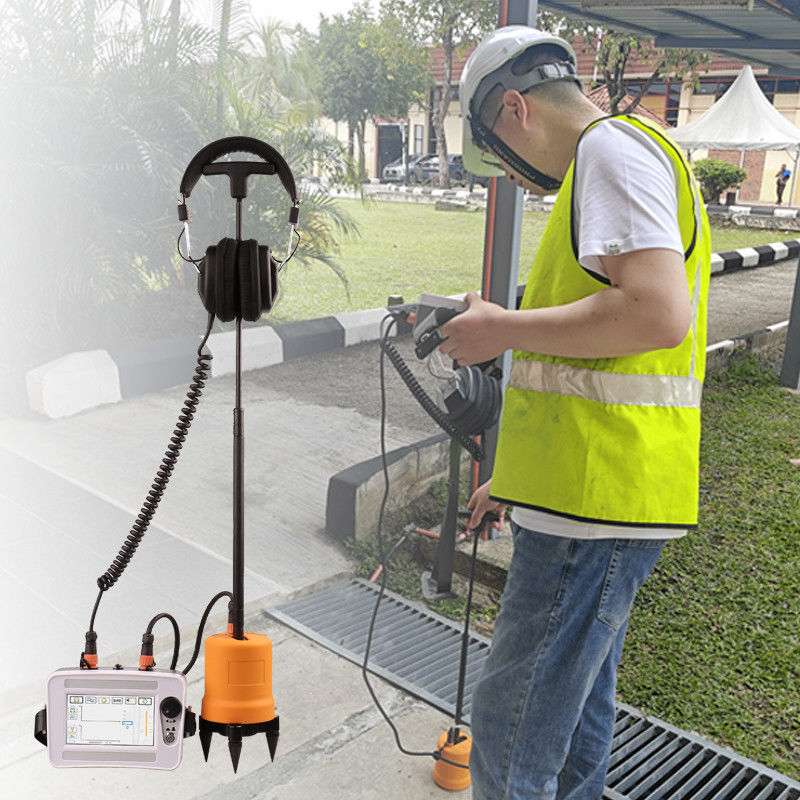

XHDD503C-Kabelfehler-Pinnweiser verwendet das akustisch-magnetische Synchronisierungsprinzip von Vibrationsabholung und elektromagnetischer Induktion, um den spezifischen Standort des Kabelfehlerpunktes zu bestimmen.Mit Hilfe eines HochspannungspulsgeneratorsDie physikalischen Phänomene wie Vibrationswellen,Schallwellen und elektromagnetische Wellen, die durch den Blitz über der Entladung des Fehlerpunktes erzeugt werden, werden von der speziellen Sonde des Positionierungsinstruments erfasst.Nach der intelligenten Verarbeitung durch den Host werden die Fehlerdistanz und der Ausgangsfehlgeräusch angezeigt.Das ist..., ist die genaue Positionierung des Fehlpunktes des Kabels "direkt über dem Kabel, innerhalb des groben Messbereichs" abgeschlossen.
XHDD503C Kabelfehler-Pinpointer ist geeignet für Niedrigwiderstand, Kurzschluss, offenen Kreislauf und kaputte Drahtfehler verschiedener Stromkabel, Koaxialkabel,und Niederspannungskabel und -drähte mit unterschiedlichen Spannungsniveaus, unterschiedliche Querschnitte und unterschiedliche Medien, sowie Leckagen und Blitze über Hochwiderstandsfehler.
Eigenschaften:
1. 5 Zoll Touch-LCD mit hoher Helligkeit, gewährleistet Sichtbarkeit im Sonnenlicht.
2- Akustische und magnetische synchrone Positionierungstechnologie zur automatischen Berechnung der akustischen und magnetischen Zeitdifferenz anwenden.
3Der Verstärkungswert und der Auslöserwert des akustischen Signals und des magnetischen Signals werden manuell angepasst, um sich an verschiedene Festpunkte der Umgebung anzupassen.
4Mit der Technik zur Schallreduzierung können Sie verschiedene Filtermethoden wählen.
5. mit BNR-Hintergrundgeräuschreduktions- und Stummgeräuschreduktionsfunktionen
6- Mit Wegweichungsanzeige.
7Ausgestattet mit einem mehrschichtigen physikalischen Isolationssignalsensor, wasserdicht IP65.
8Eingebaute Lithium-Batterie mit großer Kapazität, ultra-lange Standby-Zeit, ausgestattet mit Schnellladegerät.
9Klein und leicht, einfach zu bedienen, einfache Mensch-Maschine-Schnittstelle.
Interface-Einführung:
Die Bedienoberfläche umfaßt einen Wellenform-Anzeigebereich und einen Parameteranpassungsbereich. Im Folgenden werden die Funktionen jedes Teils nach der obigen Abbildung einzeln vorgestellt.
1/2: Einstellung des Magnetfeld-Triggers/Einstellung der Magnetfeldverstärkung
3/4: Einstellung des Schallzünders/Einstellung der Schallzunahme
5: Angabe der Sonde
6Einstellung des Filtermodus
7: Stummstellen
8: BNR-Einstellung
9: Lautstärkerstellung
10Leistungsanzeige:
11: Wegbeschreibung
13: Elektromagnetisches Signal
14: Magnetfeldstärke
Technische Parameter:
Lautkanal-Bandbreite
Ich habe einen All-Pass: 100Hz bis 1600Hz.
L Niedrigpass: 100Hz bis 300Hz.
Höherer Durchgang: 160 Hz bis 1600 Hz.
I Bandpass: 200 Hz bis 600 Hz.
Kanal Anpassung:8 Geräusch-, Magnet- und Spannungsstufen.
Schallleistung:Gewinne: 16 Niveaus (0-112 dB), Impedanz: 350Ω
Nachweisbereich:0.00-99.99ms, 75mV-75V
Nachweisgenauigkeit:Position: ≤ 0,1 m; Weg: ≤ 0,5 m
Betriebsstromversorgung:4*18650 Standard-Lithium-Batterie.
Wartezeit:mehr als 8 Stunden
Umgebungstemperatur:-25-65°C; relative Luftfeuchtigkeit: ≤ 90%
Volumenmaße:428L × 350W × 230H
Gesamtgewicht:7 kg
Anwendungen:
Mit einer Mindestbestellmenge von 1 Einheit und Zahlungsbedingungen von T/T können Kunden dieses Produkt leicht erwerben, um ihre Fähigkeiten zur Fehlererkennung von Kabeln zu verbessern.XZH TEST gewährleistet eine Versorgungsfähigkeit von 500 Einheiten pro MonatDas Produkt ist für den sicheren Transport in eine Holzverpackung verpackt.
Der XHDD503C Cable Fault Locator mit einem Preis von EXW 1750 nutzt die innovative Detektionsmethode der akustisch-magnetischen Synchronisation und ist somit ein vielseitiges Werkzeug für die Abstandsprüfung von Kabeln.Es fällt in die Kategorie der Kabelfehlerlocator Produkte, die eine beispiellose Präzision bei der Feststellung von Kabelfehlern bietet.
Das Gerät verfügt über eine Nutzungsdauer von mehr als 8 Stunden mit einer einzigen Ladung, so dass Benutzer kontinuierliche Tests ohne Unterbrechungen durchführen können.die Signalstärke und die Magnetfeldstärke sind von 0 bis 7 einstellbar, die den Benutzern anpassbare Einstellungen für eine effiziente Fehlererkennung bieten.
Mit einem Gewicht von 6,7 kg ist dieses Kabelfehldetektionsgerät von XZH TEST leicht und tragbar, was es ideal für Feldarbeiten und Tests vor Ort macht.Stromverteilung, oder industrielle Anwendungen, bietet der XHDD503C zuverlässige Leistung und genaue Ergebnisse bei der Identifizierung von Kabelfehlern.
Verpackungsliste
Unterstützung und Dienstleistungen:
Verpackung und Versand:
Produktverpackung und Versand für den TDR-Kabelfehlerlocker:
Der TDR-Kabelfehllocker ist sorgfältig verpackt, um eine sichere Lieferung an unsere Kunden zu gewährleisten.Jede Einheit wird in eine robuste Kartonschachtel mit einem entsprechenden Kennzeichen gelegt, damit sie leicht identifiziert werden kann.
Für den Versand arbeiten wir mit zuverlässigen Kurierdiensten zusammen, um den TDR-Kabelfehlerlocker an Ihre Haustür zu liefern.Unser Team sorgt dafür, dass das Produkt zeitnah versendet und während der gesamten Reise verfolgt wird, um eine rechtzeitige und sichere Lieferung zu gewährleisten..
Häufige Fragen:
F: Welcher Markenname trägt dieser Kabelfehlerlocker?
A: Der Markenname lautet XZH TEST.
F: Wie lautet die Modellnummer dieses Kabelfehlortfinders?
A: Die Modellnummer lautet XHDD503C.
F: Wo ist der Ursprungsort dieses Kabelfehlerortungsgeräts?
A: Der Ursprungsort ist Shaanxi.
F: Welche Zahlungsbedingungen gelten für den Kauf dieses Kabelfehlerlocator?
A: Die Zahlungsbedingungen sind T/T.
F: Welche Verpackungsdetails gibt es für diesen Kabelfehlerlocker?
A: Die Verpackungsdetails umfassen Holzverpackungen.
