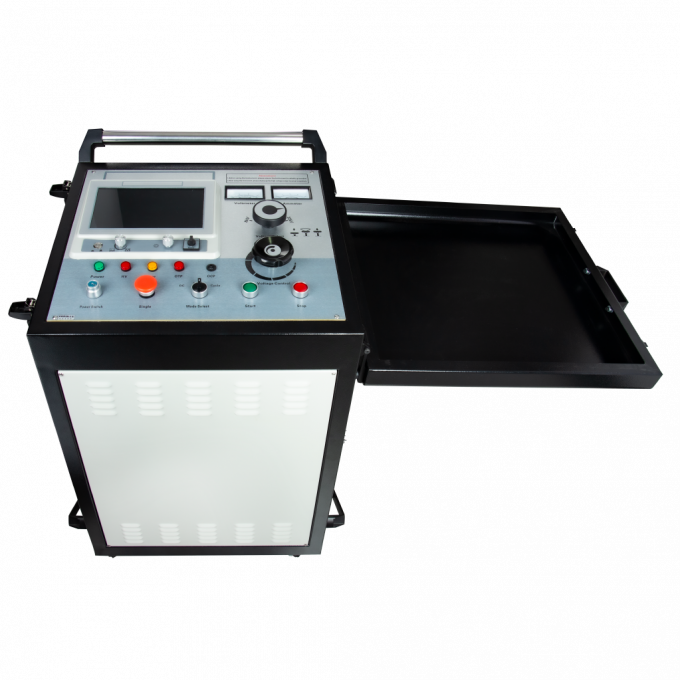

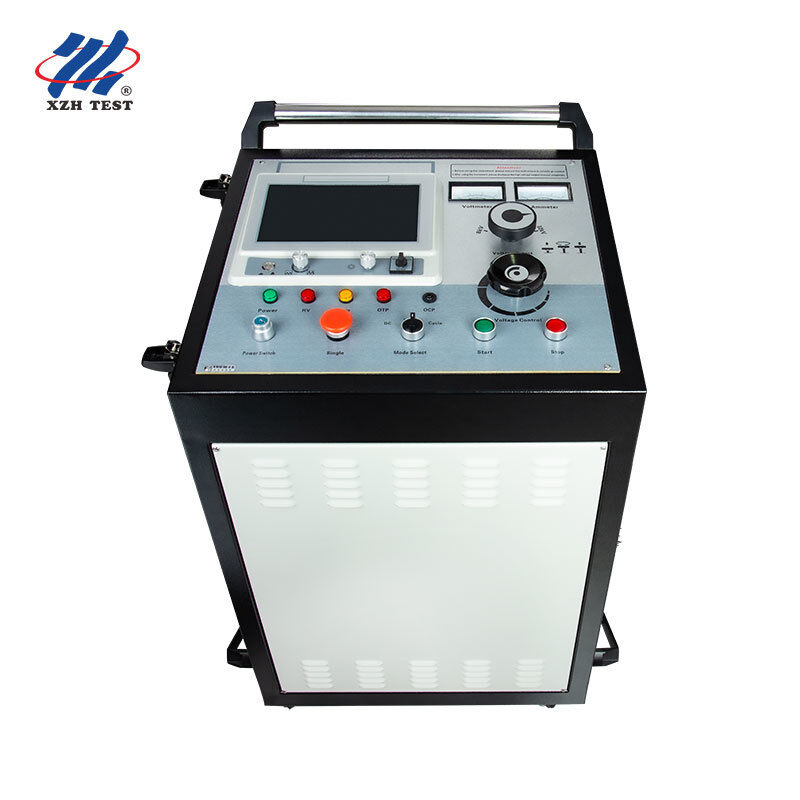

Das Kabelfehlerortungssystem XHHV535-4TSB wird zur Erkennung des Hauptisolationsfehlers von Stromkabeln mit Spannungspegeln von 35 kV und darunter sowie zur Kalibrierung der Kabellänge verwendet. Dieses System besteht aus zwei Teilen: einem Kabelfehlerprüfer und einem Hochspannungs-Impulsgenerator.

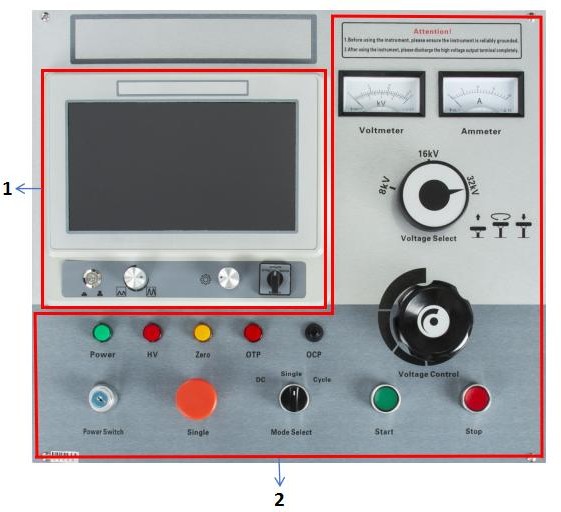

Der Kabelfehlerprüfer verwendet eine einfache Bedienoberfläche, eine zentrale Steuerung durch einen Ein-Chip-Mikrocomputer, eine Touch-Bedienung und eine eingebaute Lithium-Ionen-Batterie mit großer Kapazität. Er ist stabil, zuverlässig und einfach zu bedienen. Ein unabhängiges Netzteil und Stromversorgungssystem werden verwendet, um Stromversorgungsstörungen während der Stoßentladung zu verhindern.
Dieses Kabelfehler-Testsystem eignet sich für niederohmige, Kurzschluss-, Unterbrechungs- und Drahtbruchfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln aus verschiedenen Materialien mit unterschiedlichen Querschnitten und unterschiedlichen Medien sowie für hochohmige Leckagen und hochohmige Überschlagfehler.
Technische Spezifikation
Die Stoß-HV-Spannung
0-8 kV/16 kV/32 kV
Strom auf der Hochspannungsseite
0-60 mA
Innenkondensator
4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV
Stoßzeit
Automatischer Stoß ca. 4 s, kann auch manuell gesteuert werden.
Stoßenergie
2048 J
Stoßleistung
2 kVA
Gewicht
nicht mehr als 120 kg
Stromversorgung
AC220V ±15 %, 50 Hz ±2 Hz
Umgebungstemperatur:
-20~+50℃

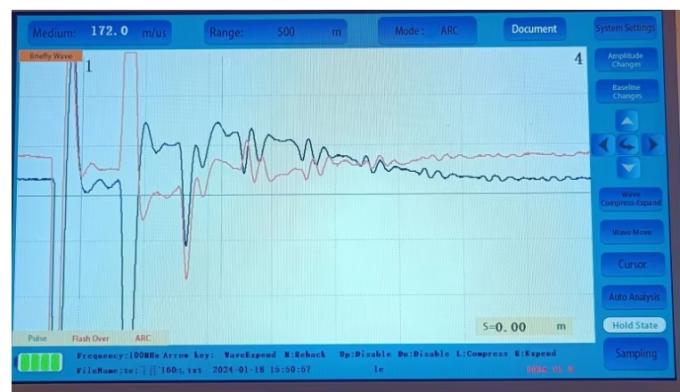

Parameter des Kabelfehler-Vorortungsgeräts:
• Abtastfrequenz: 1 MHz ~ 400 MHz; • Niederspannungsimpulsamplitude: 300 V ±15 %; • Entfernungsmessbereich: ≥120 km; • Testbereich: 100 m/300 m/500 m/1 km/3 km/5 km/10 km/25 km/50 km/100 km; • Impulsbreite: 0,15 µs/0,30 µs/0,60 µs/1,20 µs/2,4 µs/5,0 µs/7,5 µs/10 µs; • Mindestauflösung: 0,07 m; • Testblinder Bereich: ≤10 m; • Messfehler: ≤±(0,5 % × L + 1 m), L ist die Kabellänge; • Betriebsnetzteil: eingebaute 10,4-AH-Lithiumbatterie; Ladezeit ca. 2 Stunden, Betriebszeit 5 Stunden
