Genaue Diagnose von Transformatorinternen Fehlern Wickelverformungstester

Der XHBX1501 Transformator-Wicklungs-Deformationsprüfer (Frequenzreaktionsmethode) wird zur Prüfung von Leistungstransformatoren von 6 KV und höher sowie anderer Spezialtransformatoren verwendet.

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Es soll die Amplitudenfrequenzreaktionsmerkmale jeder Wicklung des Transformators ermitteln und die Erfassungsergebnisse vertikal oder horizontal vergleichen.Der Grad der Veränderung der Amplitude-Frequenz-Reaktionscharakteristik bestimmt die Verformung, die in der Transformatorwicklung auftreten kann.

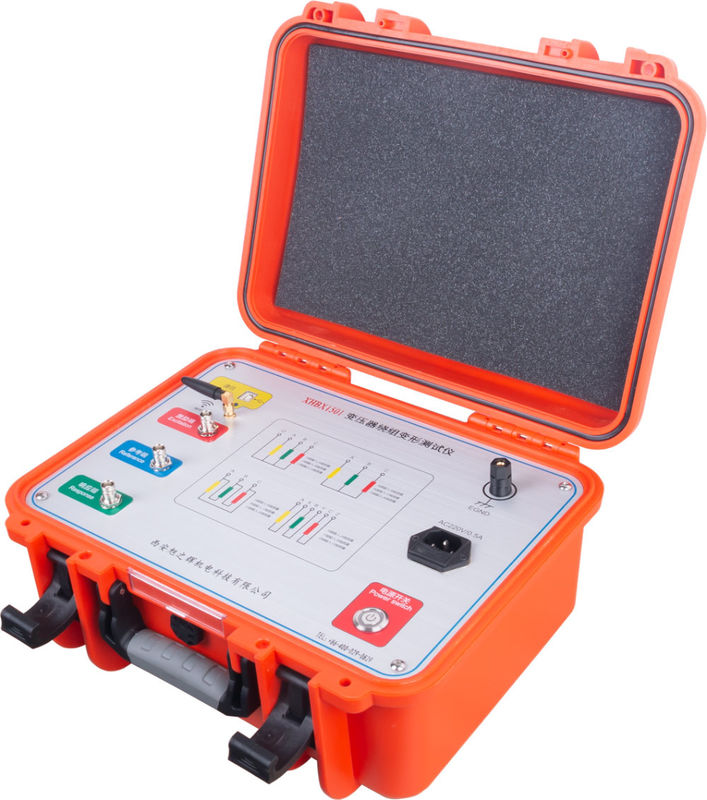

Der XHBX1501-Transformator-Windungsdeformationsprüfer (Frequenzreaktionsmethode) besteht aus einem Messteil und einem Analyse-Softwareteil.Der Messteil ist eine schwarze Schachtel, die aus der Signalerzeugung und Signalmessung besteht.Der Analyseanteil wird durch einen Notebook-Computer erledigt, und der Messanteil wird über USB oder Netzwerk mit dem Notebook-Computer verbunden.

• Die Steuerung wird durch einen hochgeschwindigen, hochintegrierten Mikroprozessor gesteuert.
• Kommunikations-USB-Anschluss zwischen Laptop und Instrument.
• Wireless Bluetooth-Anschluss (optional) für die Kommunikation zwischen Laptop und Instrument.
• Das Hardware-Bewegung adoptiert DDS spezielle digitale Hochgeschwindigkeits-Frequenz-Sweeping-Technologie (USA), die Fehler wie Verdrehen, Ausbuchtung, Verschiebung, Neigung,Kurzschlussverformungen zwischen Drehungen und Phasenkontaktkurzschluss.
• Hochgeschwindigkeits-Doppelkanal-A/D-Probenahme mit 16 Bit (Feldprüfung zum Wechseln des Tapping-Wechslers, die Wellenformkurve hat eine deutliche Veränderung).
• Die Amplitude des Ausgangssignales wird durch Software eingestellt, wobei der maximale Amplituden-Peak ± 10 V beträgt.
• Der Computer analysiert automatisch die Testergebnisse und erstellt E-Dokumente (Word)
• Das Gerät verfügt über die Funktionen der linearen Messfrequenz und des segmentierten Messfrequenz-Doppelmesssystems.die mit den derzeitigen nationalen beiden technischen Genremessmodi kompatibel ist.
• Die Amplitudenfrequenzcharakteristik entspricht den nationalen technischen Kennzahlen des Amplitudenfrequenzcharakteristikprüfers.Die Abszisse (Frequenz) hat zwei Arten der linearen und logarithmischen IndexierungDaher kann die gedruckte Kurve eine lineare Indexierungskurve oder eine logarithmische Indexierungskurve sein, und der Benutzer kann entsprechend den tatsächlichen Bedürfnissen auswählen.
• Automatisches Datenanalyse-System für Detektionsdaten,
  • Horizontale Vergleiche von Wickelähnlichkeiten zwischen den Phasen A, B und C,
  • Die Analyseergebnisse sind:
    • 1 Konsistenz ist sehr gut
    • 2 gute Konsistenz
    • 3 schlechte Konsistenz
    • 4 die Konsistenz sehr schlecht ist,
  • Längsvergleich A-A, B-B, C-C nehmen die ursprünglichen Daten und die aktuellen Daten in derselben Phase an, um die Wicklungsdeformation zu vergleichen,
  • Die Analyseergebnisse sind:
    • 1 normale Wicklung
    • 2 leichte Verformungen
    • 3 mittelschwere Verformung
    • 4 schwere Verformungen
• Kann automatisch Word-E-Dokumenten zum Speichern und Drucken erzeugen.
• Das Gerät entspricht vollständig den technischen Anforderungen der Leistungsnorm DL/T911-2004 "Frequenzreaktionsanalyse für Wicklungsdeformation von Leistungstransformatoren.

Niedrigspannungsgröße - Frequenzkurve

Hochspannungs-Frequenzkurve
