Entwickelt für Außendienstteams, die sowohl die Routenverfolgung als auch die Fehlerortung in einem einzigen Gerät benötigen.Der XHLJ504 ersetzt separate Geräte zur Routenverfolgung und Fehlerortung, wodurch Gerätekosten, Ladeflächenbedarf und Schulungszeit für Crews reduziert werden. Eine Signalverstärkung von 500.000x mit einer Erkennungstiefe von >10 m gewährleistet einen zuverlässigen Betrieb in städtischen, industriellen und abgelegenen Feldumgebungen.
Dual-Mode-Betrieb
Routenverfolgung und Fehlerortung in einem tragbaren Gerät. Wechseln Sie den Modus in Sekundenschnelle – kein Werkzeugwechsel erforderlich.
500.000-fache Vergrößerung
Ultrahohe Signalverstärkung erkennt die schwächsten elektromagnetischen Signaturen von Kabeln, die tiefer als 10 Meter vergraben sind.
Extrem geringer Stromverbrauch
Ruhestrom unter 10 mA. Längere Feldeinsätze mit einer einzigen Ladung – entscheidend für ganztägige Wartungsschichten bei Versorgungsunternehmen.
Kosteneffizienz für Flotten
Ein Gerät ersetzt zwei. Geringere Beschaffungs-, Wartungs- und Schulungskosten für Flottenmanager von Versorgungsunternehmen.
Produktdetails
Funktionsprinzip

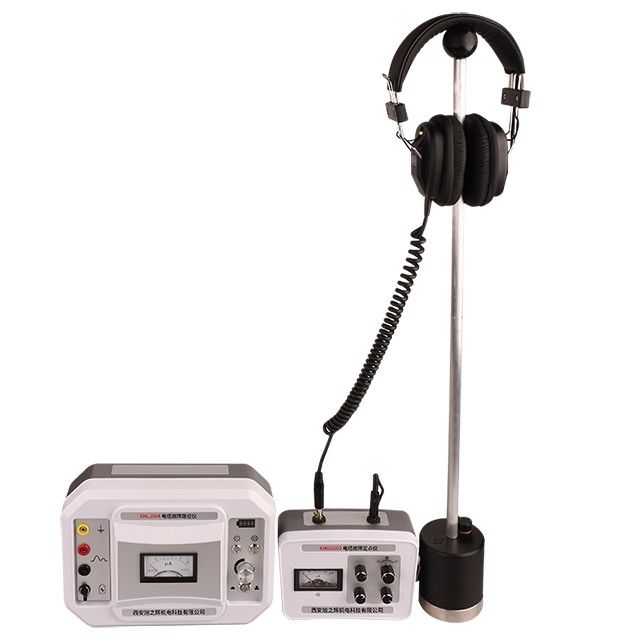

Der Kabelrohr-Ortungsgerät XHLJ504 besteht aus einem Hochleistungs-Pfad-Signalgenerator (Sender) und einem Empfänger, die zur Erkennung vergrabener Kabelwege benötigt werden.
Das Grundprinzip des Kabelwegmessers besteht darin, einen Pfad-Signalgenerator (d. h. den Signalübertragungs-Host des Pfadmessers) zu verwenden, um ein Pfad-Impulssignal in das zu prüfende Kabel einzuspeisen, wodurch elektromagnetische Wellen erzeugt werden, die dann mit einer Sonde empfangen werden, und der Empfänger das empfangene Signal verstärkt. Nach der Verarbeitung wird die Ausgabe an den Kopfhörer und das Zeigerinstrument gesendet.
Dieser Kabelweg-Tracer beurteilt den vergrabenen Weg und die Tiefe des Kabels anhand der Schallspitzen, Schalltäler und des Ablenkungsgrads des Zeigerinstruments im Kopfhörer.
Multifunktion
Der Kabelweg-Empfänger wird in Verbindung mit Sonden und Kopfhörern usw. verwendet und kann als Kabel-Fehler-Pinpointer eingesetzt werden.
Technische Parameter
Sender
|
Ausgangssignal
|
15kHz intermittierend
|
|
Ausgangsleistung
|
100W
|
|
Ausgangsstrom
|
0～2A
|
|
Arbeitsleistung
|
220V (1±10%) 50Hz (1±5%);
|
|
Vergrößerung
|
500.000-fach
|
|
Erkennungsgenauigkeit
|
±0,2m
|
|
Ausgangsimpedanz
|
350Ω
|
|
Arbeitsstromversorgung
|
zwei Standard-9V-Batterien
|
|
Ruhestrom
|
<10mA
|
Merkmale
1. Verwendung des traditionellen Prinzips der elektromagnetischen Induktion, starke Entstörungsfähigkeit.
2. Mit Überstrom- und Kurzschlussschutzfunktionen ist es sicher und zuverlässig.
3. Hohe Ausgangsleistung, nicht durch die Kabellänge begrenzt, auch eine Leerlaufverbindung kann einen Weg finden.
4. Der Ausgang ist stufenlos einstellbar, geeignet für verschiedene Teststandorte, mit starker Anpassungsfähigkeit.
5. Super starke Vergrößerung, die Erkennungstiefe beträgt mehr als 10 Meter.
6. Ultra-niedriger Stromverbrauch, der Ruhestrom beträgt weniger als 10mA.
7. Das Design des Analogmessgeräts, die Signalstärke und der Trend sind auf einen Blick ersichtlich.
8. Der Nullpegel kann beliebig eingestellt werden, was für alle Arten von starken und schwachen Szenarien geeignet ist.
Packliste
Vor-Ort-Test
Interessiert am XHLJ504 für Ihre Wartungsflotte? Kontaktieren Sie uns für Mengenpreise, technische Datenblätter und Vereinbarungen für Vorführungen vor Ort.
▎Häufig gestellte Fragen
F: Was ist der Vorteil der Dual-Mode-Erkennung (Routenverfolgung + Fehlerortung)?
Der Dual-Mode-Betrieb bedeutet, dass Sie ein Gerät anstelle von zwei mitnehmen. Verwenden Sie zuerst den Routenverfolgungsmodus, um die Kabelroute zu lokalisieren und zu kartieren. Wechseln Sie dann in den Fehlerortungsmodus, um die genaue Fehlerposition entlang dieser Route zu lokalisieren. Dieser integrierte Arbeitsablauf spart Zeit, reduziert die Ausrüstungslast und macht den Wechsel zwischen separaten Geräten während des Feldeinsatzes überflüssig.
F: Welche Arten von Kabelbrüchen können mit diesem Gerät lokalisiert werden?
Der XHLJ504 kann niederohmige Fehler (Kurzschlüsse, Erdschlüsse unter ca. 20 kOhm), Unterbrechungsfehler und hochohmige Leckagefehler mithilfe der akustisch-magnetischen Synchronisation lokalisieren. Für jeden Fehlertyp muss die entsprechende Erkennungsmethode und die Sender-Ausgangseinstellung basierend auf den beim anfänglichen Diagnose identifizierten Fehlercharakteristiken ausgewählt werden.
F: Wie verhält sich das Gerät in nassen oder überfluteten Kabelgräben?
Der XHLJ504 ist für anspruchsvolle Feldbedingungen mit einem IP65-zertifizierten mehrschichtigen physikalischen Isolationssensor ausgelegt. Er arbeitet zuverlässig in nassen Umgebungen, obwohl stehendes Wasser in Gräben die Signalübertragung beeinträchtigen kann. Bei überfluteten Bedingungen liefert die akustisch-magnetische Synchronisationsmethode zuverlässigere Ergebnisse als die reine akustische Erkennung, da der magnetische Kanal unbeeinflusst von Wasser ist.
F: Wie lange dauert eine typische Fehlerortungsoperation?
Ein typischer Arbeitsablauf: Routenverfolgung (15-30 Minuten für einen 500-m-Abschnitt), Fehler-Vorortung mittels TDR oder Brückenmethode (10-20 Minuten) und Pinpointing (15-45 Minuten je nach Fehlertyp, Tiefe und Bodenbedingungen). Mit Erfahrung können die meisten Einzelpunktfehlerortungen innerhalb von 60-90 Minuten nach Ankunft am Standort bis zur Markierung der Ausgrabungsstelle abgeschlossen werden.
F: Welche Garantie und Unterstützung wird angeboten?
12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE- und ISO-zertifiziert. Das komplette Kit enthält den Dual-Mode-Pfad-Tracer/Pinpointer, den Signal-Sender, die akustisch-magnetische Sonde, Verbindungskabel, Kopfhörer, wiederaufladbare Batterien, Ladegerät, Bedienungsanleitung und eine robuste Transportkiste für den Feldeinsatz.
