Transformator Drehverhältnis Tester TTR Transformator Tester

Bei der Herstellung von Halb- und FertigstromtransformatorenVor der Inbetriebnahme des neu installierten Transformators und gemäß den Vorschriften für die präventiven Prüfungen des Ministeriums für Elektrizität, ist es notwendig, das Drehverhältnis oder Spannungsverhältnis des Betriebstransformators zu prüfen, und das Drehverhältnis des Transformators kann überprüft werden.ob der Transformator zwischen den Drehungen einen Kurzschluss hatDie traditionellen Verhältnisbrücken lassen sich nicht intuitiv ablesen, und die Inversion kann nur Phase für Phase durchgeführt werden.

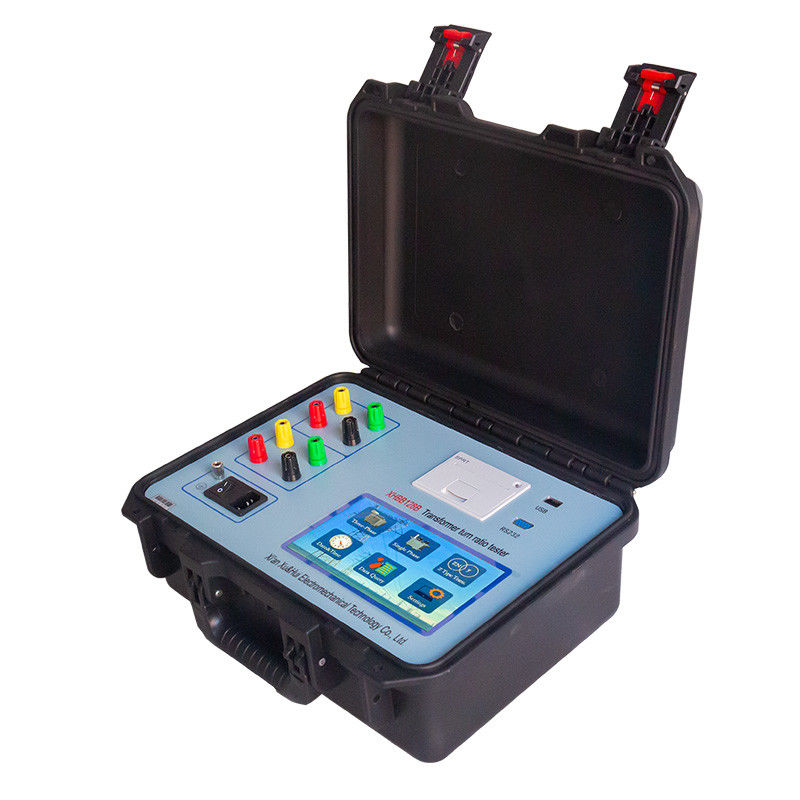

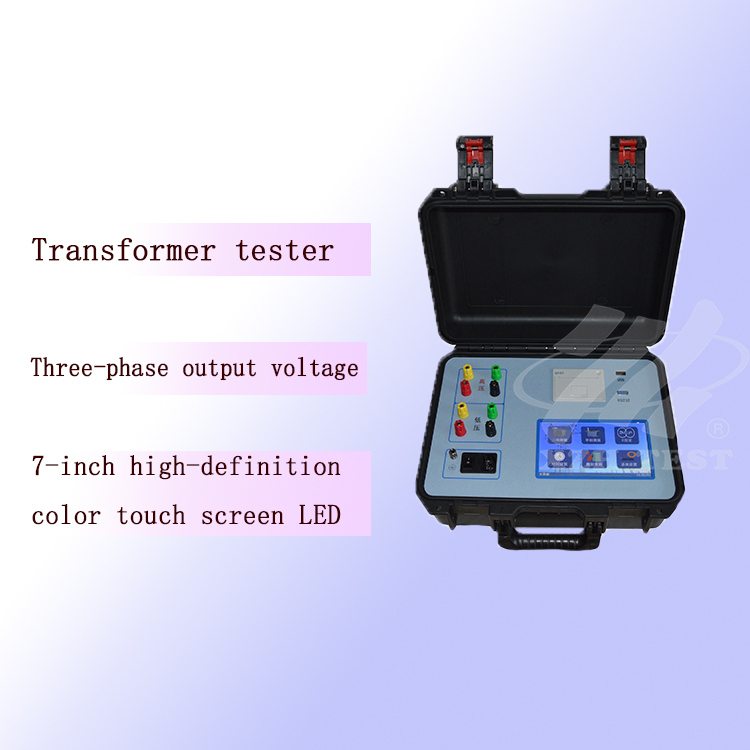

Dieser XHBB128BTransformatordrehverhältnismessgerätÜberwindet die Mängel des traditionellen Transformationsverhältnisses Brückenprüfung. Es ist einfach und intuitiv zu bedienen. Es übernimmt drei-phasige Präzisions-Wechselrichter-Stromversorgung,die eine schnelle Prüfung und hohe Genauigkeit aufweist.




1Das Gerät verwendet als Messspannung eine dreiphasige, präzise Wechselrichter-Stromversorgung anstelle einer einphasigen Netzteilversorgung.die den harmonischen Einfluss der Netzspannung während der Messung beseitigt und die Messung genauer machtWenn die arbeitende Energiequelle ein Generator ist, hat sie keine Wirkung.
2. Übernehmen Sie eine dreiphasige Ausgangsspannung, verbessern Sie die Testgeschwindigkeit, messen Sie den Winkel zwischen den Phasen und identifizieren Sie automatisch die Transformatorverkabelungsgruppe 0-11.
3Es ist für eine Vielzahl von Transformatoren geeignet, insbesondere für die Messung von Z-Transformatoren, Gleichrichtertransformatoren, Erdtransformatoren, Elektroöfen-Transformatoren,mit einer Leistung von mehr als 50 WDie Messparameter sind die umfassendsten.
4. Die selbstgefertigte Präzision Dreiphasen-Wechselrichter-Stromversorgung wird übernommen, die einen Hoch- und Niederspannungs-Umkehrverbindungsschutz, einen Kurzschlussschutz zwischen Transformatoren,Schalter nicht an Ort und Stelle, schaltet einen vollständigen Kurzschluss ab und erhöht die Stabilität des Geräts.
5Nach Eingabe der Nennparameter können das Transformatorverhältnis, der Fehlerwert und die Steckposition des Steckers automatisch gemessen werden, insbesondere für Steckers mit asymmetrischen Steckern,die genaue Position des Transformator-Tap-Wechsellers kann auch genau gemessen werdenEin Steckwechsler, der 99 Steckpunkte messen kann.
6. Die Verwendung von 7-Zoll-Hoch-Definition Farb-Touch-Bildschirm LCD, modulare Anzeige, jeder Betrieb Schritt hat chinesische Anweisungen, keine Notwendigkeit für Handbücher, schauen Sie einfach auf die LCD Anweisungen zum Abschluss des Instrumentenbetriebs.
7Das Gerät verfügt sowohl über Druckausgabe, U-Disk-Schnittstelle und RS232-Schnittstelle, was für papierlose Büros praktisch ist.
8Es nimmt eine multifunktionale Ingenieur-Kunststoffbox an, die gegen Kälte und Temperatur beständig ist, versiegelt und wasserdicht ist und anti-Tropfen und stoßfest ist, was für Feldversuche praktisch ist.

1Testbereich: 0.9~10000
2Messgenauigkeit: ±0,1% + 2 Stellen (0,9-500)
±00,2% + 2 Ziffern (501-2000)
                  ±0.5% + 2 Wörter (2001-10000)
3Auflösung: 0,0001
4. Ausgangsspannung: automatisch entsprechend der Last einstellen
5. Stromversorgung: AC220V±10% 50±1Hz
6Umgebungstemperatur: -10- Was ist los?40oC
7Relative Luftfeuchtigkeit:≤85%, keine Kondensation
8. Abmessungen; Host: 360*290*170 ((mm) Drahtbox: 360*290*170 ((mm)
9- Gewicht: 5.9Kg Wirebox: 5.65Kg
