Kabelmantelfehlerortungsgerät 60kV digitale Durchbrennbrücke 750mA Hochspannungsprüfstrom | XHSC-60Q

Der XHSC-60Q Kabelschichtfehllocker ist eine professionelle digitale Durchbrennungsbrücke, die zur Bestimmung von Schicht-, Isolations- und Hochwiderstandsfehlern in komplexen Kabelsystemen entwickelt wurde.Es integriert die Durchbrennungs- und intelligente Brückenmessung in einer tragbaren Einheit: der Durchbrennungsmodus erzeugt eine Nennspannung von 60 kV Gleichstrom mit einem maximalen Lichtbogenstrom von 400 mA, um Fehler mit hohem Widerstand schnell in Fehler mit geringem Widerstand umzuwandeln,während der digitale Brückenmodus bis zu 750 mA Prüfstrom für eine hochgenaue Fehlerdistanzmessung liefert.

Dieses Gerät eignet sich besonders für die Isolierung und die Vorposition von Verschleißfehlern bei hochspannenden, großen Querschnitts- und langen komplexen Kabelsystemen.einschließlich Kabel mit GIS-Endgeräten und Kreuzverbindungen. Die komplette Lage kann schnell durchgeführt werden, ohne den GIS-Schalter zu entfernen oder die Kreuzbindung zu kurz zu schließen, wodurch erhebliche Ausfallzeiten und Arbeitskräfte vor Ort gespart werden.

Dieses Gerät bietet Kabelingenieuren eine zuverlässige, umfassende Lösung für die Vorablokalisierung von Schal- und Isolationsfehlern.die Zeit, die zur Feststellung von Hochwiderstandsfehlern in komplexen Kabelnetzen benötigt wird, drastisch zu reduzieren.

Die äußere Umhüllung schützt das Kabel vor Feuchtigkeit und mechanischen Beschädigungen.und die innere Auskleidung verhindert, dass Wasser entlang des Leiters eindringtWenn die Hülle durch Ausgraben, Korrosion, Nagetierangriff oder schlechte Installation beschädigt wird, gelangt Feuchtigkeit in das Kabel und führt allmählich zur Verschlechterung der Isolierung und schließlich zum Ausfall.

Im Gegensatz zu einem vollständigen Isolationsbruch weist ein Schalfehler häufig eine hohe Widerstandsfähigkeit auf, die herkömmliche Prüfsignale blockiert.Die XHSC-60Q behandelt diese Fälle mit seiner integrierten Burn-Through-Funktion: Die 60 kV Gleichstromleistung mit bis zu 400 mA Bogenstrom verbrennt den Hochwiderstandsfehlerpunkt zu einem stabilen Niedrigwiderstandsfehler und die digitale Brücke misst dann den Fehlerabstand mit ± 0.1% ·L + 1) m GenauigkeitDies macht den XHSC-60Q zu einer vollständigen Lösung für die Vorlokalisierung von Schalenschaden, von der Fehlerkonvertierung bis zur Entfernungsmessung.

Der XHSC-60Q beginnt jeden Test mit einer intelligenten Diagnose, die automatisch den Zustand des Kabels bewertet und den effizientesten Weg zur Fehlerfindung auswählt.Das Diagnoseergebnis wird in eine der folgenden Kategorien eingeteilt:, und das Gerät leitet den Bediener zum richtigen nächsten Schritt.

Bei hochwiderstandsfähigen und instabilen Flashover-Fehlern wird im Burn-Through-Modus 0 ~ 60 kV Gleichstrom mit bis zu 400 mA Bogenstrom angewendet, um den Fehlerpunkt in einen stabilen Niedrigwiderstandsfehler zu verbrennen.Der Bediener setzt die Durchbrennungsspannung, eine maximale Durchbrennzeit von bis zu 90 Minuten und die Ausgangsleistung.Die Prüfung endet automatisch, sobald die Fehlerimpedanz auf das für den Abstandsmessmodus erforderliche Niveau sinkt., was Zeit spart und unnötige Belastungen des Kabels vermeidet.

Der XHSC-60Q bietet zwei Abstandsmessmodi, die sich an unterschiedliche Feldbedingungen anpassen. Im Brückenmodus gibt der Bediener die bekannte Kabellänge ein.im Querschnittsmodus gibt der Bediener das Kabelmaterial und die Querschnittsfläche an, und die Fehlerdistanz kann gemessen werden, auch wenn die Gesamtlänge des Kabels unbekannt ist.

In beiden Moden ist der Prüfstrom von 20 mA bis 750 mA auswählbar. Die Ausgangsspannung beträgt 4000 V für Ströme von 20 ~ 75 mA,folgt der Relationsspannung (V) × Strom (mA) = 300W für Ströme von 80 ~ 400mA, und bei Strömen von 410 ~ 750 mA 400 V, wodurch ein starkes Signal für eine genaue Messung unter allen Bedingungen gewährleistet wird.

Das Einstellungsmenü enthält Zeit, Geräteinformationen, historische Aufzeichnungen und Funktionsoptionen.mit einer Kapazität von bis zu 100 Daten, die überprüft werden können, einzeln gelöscht oder gelöscht werden. Zu den Funktionsmöglichkeiten gehören die intelligente Burn-Through-Funktion und die Erdungsdetektionsfunktion; ist die Erdungsdetektion aktiviert,die Ausrüstung prüft gewaltsam, ob die Impedanz zwischen dem Schutzboden und dem Arbeitsboden im sicheren Bereich liegt, und erlaubt sonst keinen Spannungsanstieg.

Die Standardlieferung umfasst die intelligente Brenndurchbrückeneinheit, die Brückentestbox, 5 Ersatzzündungen (10A, 5 × 20), den Brückenpositionierungstestleiter FJ1,die Leitung für den Kurzschluss mit geringem Widerstand FJ2, der FJ4-Brenn-durch-Quell-Ausgangsleitfaden, ein eigenes Erdungskabel, ein Erdungskabel für die Entladestange, das Netzkabel und die Entladestange.Optional verfügbar sind FJ1L- und FJ4L-Verlängerungsleitungen von 20 m für lange Kabelschnitte.

Die korrekte Verkabelung ist für eine genaue und sichere Messung unerlässlich. Der XHSC-60Q unterstützt den Bediener mit einer automatischen Verkabelungsprüfung und Schutzerdungserkennung, bevor eine hohe Spannung angewendet wird.

In Minen und schweren Industriebetrieben werden umfangreiche mittelschwere und hocheschwelle Kabelnetze zur Stromversorgung betrieben, die häufig in rauen Umgebungen gelegt werden, in denen durch Ausgrabungen Schäden an der Hülle,Schwingungen und ätzende Medien sind häufigDie XHSC-60Q hilft Wartungsteams, Schutzhülle und Isolationsfehler schnell zu lokalisieren, Produktionsverluste zu minimieren und die Sicherheit kritischer Geräte zu gewährleisten.

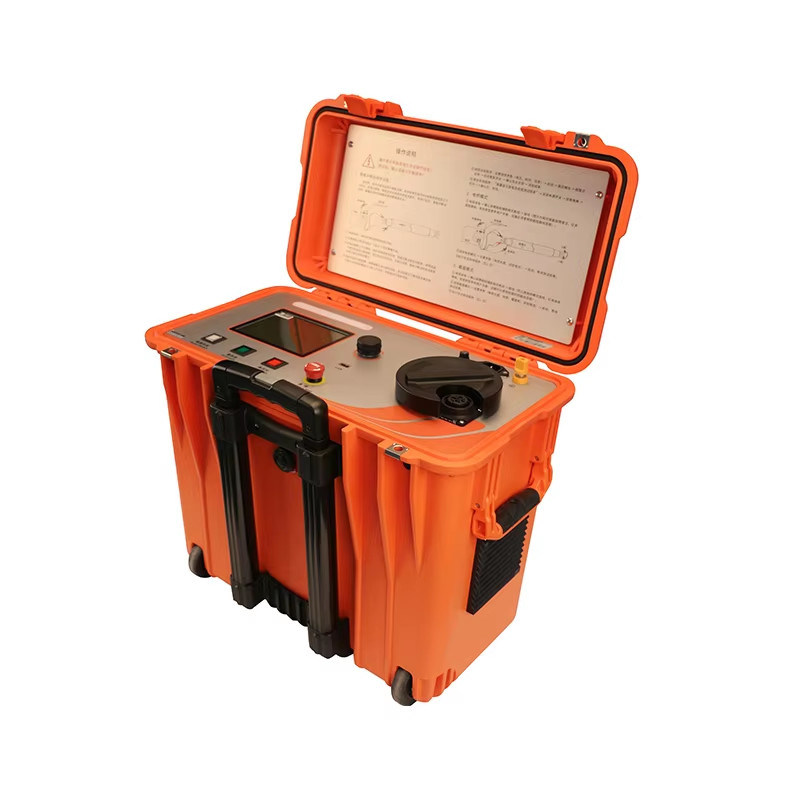

Eisenbahn- und U-Bahnsysteme sind auf zuverlässige Stromkabel entlang der Gleise, in Tunneln und an den Stationen angewiesen.Das tragbare 22 kg schwere Fahrzeug mit Zugstang-Chassis und Rollen ist ideal für Eisenbahngeschäfte geeignet., und die Brückenmethode ohne Blinde Flecken behandelt die kurzen Kabelschnitte, die für Stations- und Signalnetze typisch sind.

In Rechenzentren und gewerblichen Gebäuden gibt es dichte Kabelnetze, bei denen Ausfallzeiten äußerst kostspielig sind.Die automatische Diagnose und die Ein-Knopf-Bedienung des XHSC-60Q reduzieren die Qualifikationsanforderungen an das Personal vor Ort, während die automatische Datenspeicherung vollständige Prüfprotokolle für die Annahme- und Wartungsdokumentation liefert.

Bei Projekten zur Renovierung ländlicher Stromnetze handelt es sich um lange Kabelstrecken mit vielen Verbindungen und gemischten Kabeltypen.Der Querschnittsmodus des XHSC-60Q misst die Fehlerdistanz, auch wenn die Gesamtlänge des Kabels unbekannt istDie breitgefächerte Leistungseingabe von 100 V bis 240 V passt sich auch den unterschiedlichen Standortstrombedingungen an.

Traditionell erforderten Burn-Through- und Bridge-Messungen zwei separate Instrumente mit schwerer externer Verkabelung und manuellem Moduswechsel. Der XHSC-60Q ersetzt beide durch eine integrierte Einheit.

Für weitere Informationen über den Fehlerlocker XHSC-60Q, einschließlich detaillierter Spezifikationen, Demonstrationsvideos und Preisen, kontaktieren Sie bitte unser Vertriebsteam.Wir empfehlen Ihnen gerne die am besten geeignete Lösung zur Feststellung von Kabelfehlern für Ihr Kabelnetz.
