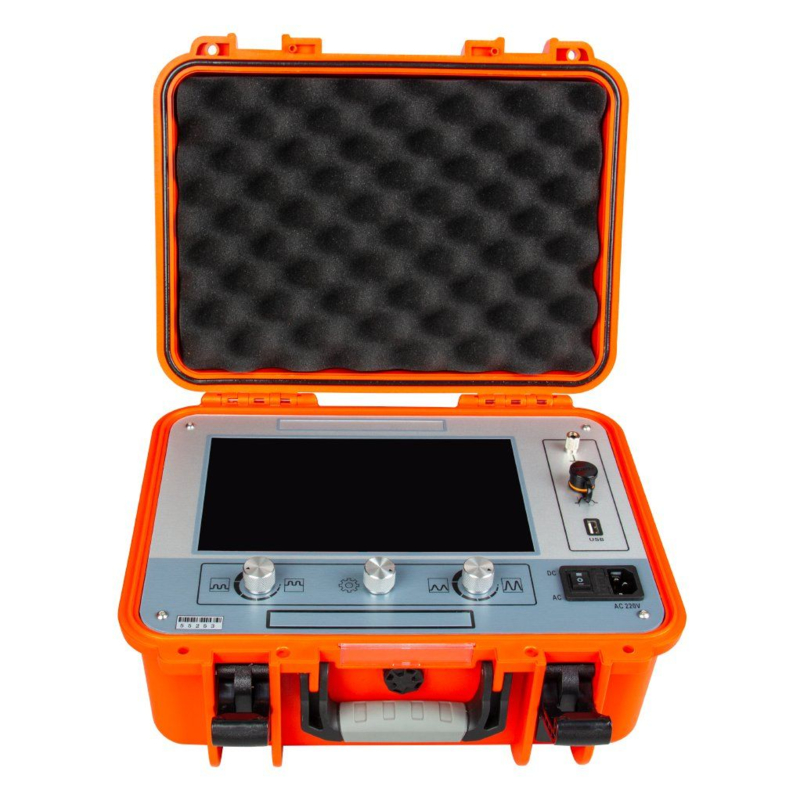

Industrieller Kabelfehlerortungsgerät TDR mit 10,1-Zoll-Touch-Display

Beschreibung

Der Kabelfehlerprüfer verwendet einen industrietauglichen 10,1-Zoll-Touch-integrierten Computer, eine einfache Bedienoberfläche, industrietaugliche integrierte Schaltkreise und Geräte sowie einen eingebauten Lithium-Ionen-Akku mit großer Kapazität, der stabil, zuverlässig und einfach zu bedienen ist.

Dieser Kabelfehlerprüfer ist ein spezielles Instrument zum Messen und Analysieren des Zustands und der Fehlerentfernung von Stromkabeln. Dieser Kabelfehlerprüfer verwendet eine Kombination aus moderner Elektroniktechnologie und Computertechnologie, um Signalfilterung, Erfassung, Datenverarbeitung, grafische Anzeige und grafische Analyse zu erreichen. Kabelgeschwindigkeitsmessung, Kabellängentest, Kabelfehlerentfernungstest.

Dieser Kabelfehlerprüfer eignet sich für niederohmige, Kurzschluss-, Unterbrechungs- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und vergrabenen Drähten aus verschiedenen Materialien mit unterschiedlichen Querschnitten und Medien sowie Hochleistungsleckagen und Hochleistungsüberschlägen. Netzwerkfehler. Die technischen Parameter entsprechen den Anforderungen von "GB/T 18268.1 Anforderungen an die Störfestigkeit für Testgeräte, die an Industriestandorten verwendet werden", "DL/T 849.1-2019 Allgemeine technische Bedingungen für Spezialtester für Stromversorgungsgeräte Teil 1: Kabelfehler-Blitzprüfer", "JJF1042-2020" "Kalibrierspezifikationen für Kabelfehlerprüfer".

Arbeitsmodus: TDR (Niederspannungsimpuls), Hochspannungsüberschlag (ICE (Impulsstrom)/Abfall)

Merkmale

• 10,1-Zoll-TFT-Touch-Display in voller Farbe;

• Eingebettetes System, sichere, stabile und einfache Anzeige- und Betriebsart;

• Mit der Funktion zum Testen der Kabelwellengeschwindigkeit, der Kabellänge und der Fehlerentfernung;

• Vollautomatische kontinuierliche Abtastung, Wellenformerfassung zu jeder Zeit, rechtzeitig und genau.

• Ausgestattet mit automatischer Testbereichseinstellung, automatischer Wellenformanalyse und Anzeige der Testentfernung.

• Vollständiges englisches Menü, zwei Bedienmethoden mit Touch- und codierten Tasten, einfach, schnell und zuverlässig.

• Ausgestattet mit Testtechnologie der Niederspannungsimpulsmethode, Hochspannungsüberschlagmethode, die Wellenformanzeige ist glatt und leicht zu interpretieren.

• Das Instrument verfügt über leistungsstarke Datenverarbeitungsfunktionen, die es Benutzern erleichtern, Wellenformdateien zu verwalten und zu archivieren.

• Verfügt über eine massive Testwellenformspeicherfunktion: Die vor Ort getesteten Wellenformen können bequem in der vom chinesischen Namen angegebenen Reihenfolge im Instrument gespeichert werden, um sie jederzeit abzurufen und zu beobachten; es kann mehr als 8.000 Datensätze von Niederspannungsimpulsen und Hochspannungsüberschlagwellenformen speichern, und mehrere Impulse Mehr als 250 Wellenformdatensätze können aufgezeichnet werden, und Wellenformdateien können zur Verwaltung und Analyse mithilfe der USB-Kommunikation in Computersoftware importiert werden.

• Ultrahohe Helligkeit, LED-Hintergrundbeleuchtung erreicht 280nit, Auflösung 1024*600, bequem für Umgebungen, die direkter Sonneneinstrahlung ausgesetzt sind.

Technische Spezifikation
