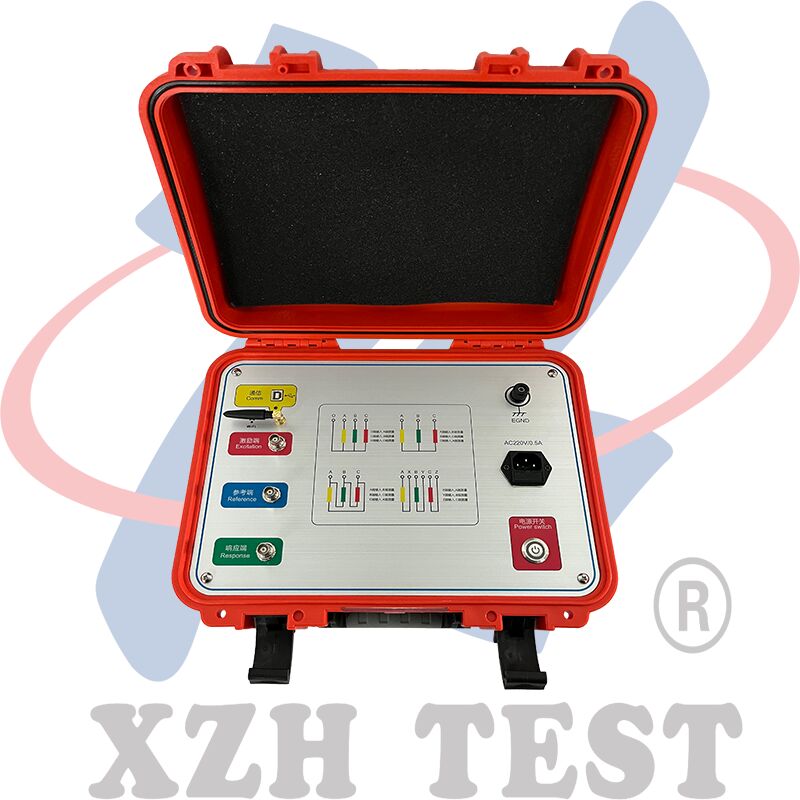

XHBX1501
Produktübersicht
Die Spulen und die interne Struktur eines Transformators sind nach Abschluss der Konstruktion und Produktion festgelegt. Bei Mehrfachwicklungsgeräten haben Spulen mit gleicher Nennspannung und Wicklungstechnik feste Ci/Li-Parameter, was zu konsistenten Frequenzbereichsantworten führt – wodurch die Frequenzspektren von Dreiphasen-Spulen vergleichbar sind.
Änderungen der Wicklungsparameter treten aufgrund von Kurzschlüssen zwischen den Windungen/Phasen (Tests), Transportauswirkungen (Spulenverschiebung) oder durch elektromagnetische Kräfte verursachte Verformungen (Fehlerbetrieb) auf. Diese Änderungen stören die ursprünglichen Frequenzbereichsmerkmale des Transformators (z. B. Verschiebungen der Frequenzgangamplitude, Verschiebungen der Resonanzfrequenz). Unser Transformator-Wicklungstester – entwickelt mit Response-Analyse-Technologie – ist ein hochmodernes, zerstörungsfreies Werkzeug zur Erkennung interner Fehler, ideal für 63 kV–500 kV Leistungstransformatoren.
Durch die Quantifizierung der Wicklungsparameter-Reaktionen über Frequenzen hinweg bewertet der Tester den Verformungsgrad anhand der Änderungsgröße, der Frequenzgangverschiebungen (Amplitude/Bereich) und der Trendanalyse. Dies ermöglicht eine schnelle Beurteilung, ob ein Transformator größere Reparaturen benötigt oder einen kritischen Schaden erlitten hat.
Bei in Betrieb befindlichen Transformatoren kann der Schweregrad des Fehlers durch den Vergleich der fehlerhaften Spulenspektren – mit oder ohne historische Frequenzdaten – diagnostiziert werden. Ursprüngliche Wicklungskennlinienaufzeichnungen liefern jedoch präzisere Einblicke für Betrieb, Fehleranalyse und Wartung.
Der Tester ist mit einem Laptop und einem Ein-Chip-Mikrocomputer ausgestattet und bietet hochpräzise Messungen in einem kompakten Design. Er ist einfach zu bedienen (keine Vorkenntnisse erforderlich – nur das Handbuch oder eine kurze Schulung) und umfasst volle Test-/Analysefunktionen.
Technische Parameter
| Amplitudenmessbereich |
(-120dB) bis (+20dB) |
| Amplitudenmessgenauigkeit |
0,1 dB |
| Abtastfrequenzgenauigkeit |
0,005 % |
| Signaleingangsimpedanz |
1 MΩ |
| Signalausgangsimpedanz |
50 Ω |
Leistungsmerkmale:
1. Datenerfassung und -steuerung verwenden einen Hochgeschwindigkeits- und hochintegrierten Mikroprozessor.
2. Die Kommunikation zwischen dem Laptop und dem Gerät erfolgt über eine USB-Schnittstelle.
3. Für die Kommunikation zwischen dem Laptop und dem Gerät stehen drahtlose Bluetooth- oder Wi-Fi-Schnittstellen zur Verfügung (optional).
Die drahtlose Wi-Fi-Schnittstelle ermöglicht eine bequeme Nutzung mit Tablets und Smartphones.
4. Der Hardwarekern verwendet eine spezielle Hochgeschwindigkeits-Digital-Sweep-Frequenztechnologie (aus den USA), die durch Tests Fehler wie Wicklungsverzerrungen, Ausbuchtungen, Verschiebungen, Neigungen, Kurzschlüsse zwischen den Windungen und Kurzschlüsse zwischen den Phasen genau diagnostizieren kann.
