Kabelfehlererkennung: Methoden, Technologien und Anwendungen - Praktischer Leitfaden für Versorgungsunternehmen und Industrie

Stromkabel sind für moderne Stromverteilsysteme, Industrieanlagen, Umspannwerke und Infrastruktur unerlässlich.Ein Fehler kann schwer zu erkennen und schnell zu beheben sein.

Kabelfehler können durch Isolationsalterung, mechanische Beschädigungen, Feuchtigkeit, Überhitzung, unsachgemäße Installation oder Ausfälle an Kabelverbindungen und -schlüssen entstehen.Ein wirksames Fehlermessverfahren hilft Ingenieuren festzustellen, ob ein Kabel defekt ist, schätzt den Fehlerort und wählt eine geeignete Methode für die genaue Lage.

Die moderne Kabelfehlererkennung kombiniert elektrische Prüfungen, Wellenformanalyse, Hochspannungstechniken,und akustische oder elektromagnetische Methoden zur Verbesserung der Fehlerbehebung und Verkürzung der Ausfallzeit.

Ein Kabelfehler ist ein abnormaler elektrischer Zustand, der verhindert, dass ein Kabel wie vorgesehen funktioniert.

• Niedrigwiderstandsfehler
• Hochfestigkeitsfehler
• Fehler in offenen Schaltkreisen
• Kurzschlussfehler
• Grundbruch
• Intermittierende Störungen

Der Fehlertyp und die Kabelkonstruktion bestimmen, welche Erkennungs- und Ortungsmethode verwendet werden soll.

Kabelfehler können sich aufgrund von Isolationsalterung, mechanischer Beschädigung, Wasser- oder Feuchtigkeitsdurchdringung, übermäßiger Betriebstemperatur, elektrischer Überspannung, schlechter Kabelverbindungen oder -abschlüsse entwickeln.und Herstellungs- oder Montagefehler.

Die Fehlererkennung bestimmt, ob ein Kabel einen abnormalen Zustand hat und liefert Informationen über den Fehlertyp.

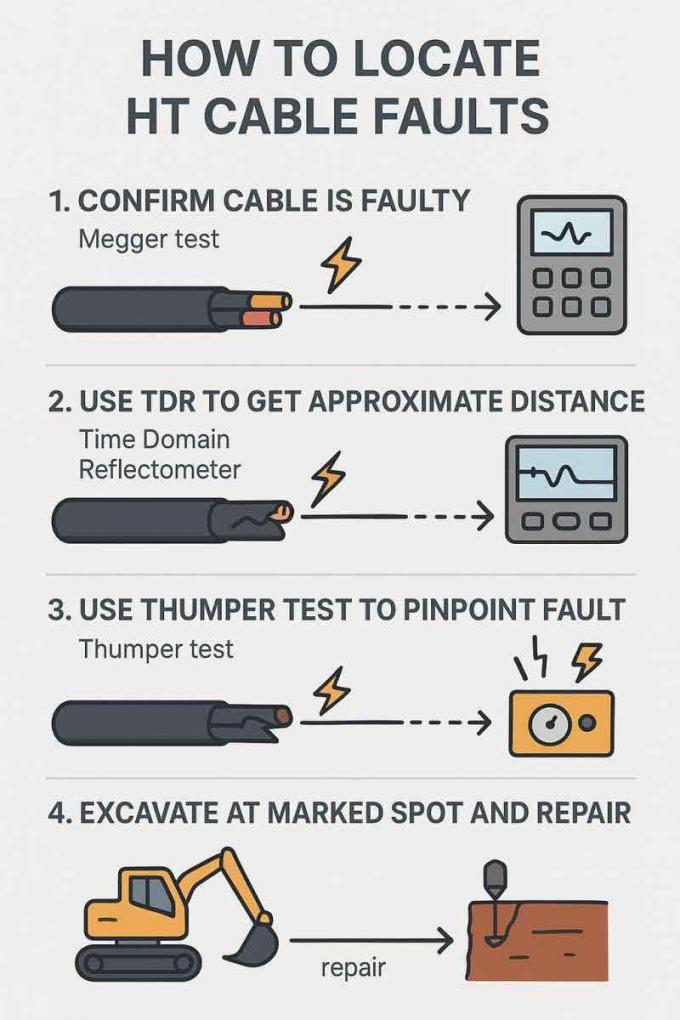

Ein praktischer Arbeitsablauf kombiniert häufig Vorortung mit präziser Störungsposition.Dann kann ein akustisch-magnetischer Ortungsmechanismus oder eine andere Feldmethode verwendet werden, um den genauen Fehlerpunkt zu identifizieren.

Ein praktischer Fehlerbehebungsprozess kann Folgendes umfassen:

1. Sammeln Sie Kabelinformationen und überprüfen Sie die Anlage.
2. Identifizieren Sie die vermutete Störungsphase und -art.
3. Eine geeignete vorläufige elektrische Prüfung ist durchzuführen.
4. Verwenden Sie TDR oder eine andere Vorortungsmethode zur Schätzung der Fehlerentfernung.
5. Bei Bedarf Hochspannungs- oder Überspannungsmethoden anwenden.
6. Erstellen Sie eine genaue Position des Fehlerpunktes.
7. Überprüfen Sie die Reparatur und testen Sie das Kabel erneut, bevor Sie es wieder in Betrieb nehmen.

Die genaue Reihenfolge sollte an den Kabeltyp, den Spannungsgrad, den Fehlerzustand und die anwendbaren Sicherheitsverfahren angepasst werden.

Verschiedene Faktoren können die Genauigkeit der Fehlerortung beeinflussen, darunter die Kabellänge und -konstruktion, die Impedanz des Kabels und die Ausbreitungsgeschwindigkeit, der Fehlerwiderstand, die Kabelvermittlung und -verzweigung,Eigenschaften der Gelenke und des Endes, elektrisches Rauschen und die Genauigkeit der in den Prüfer eingegebenen Kabelparameter.

Die Technologie zur Fehlererkennung von Kabeln wird weit verbreitet in der unterirdischen Stromverteilung, in mittelschweren und hochspannenden Kabelsystemen, Umspannwerken, Industrieanlagen, Eisenbahn- und Verkehrsinfrastrukturen eingesetzt.Anlagen für erneuerbare Energien, und Versorgung.

Eine schnelle Fehlerfindung kann die Ausfalldauer, unnötige Ausgrabungen und Wartungskosten reduzieren.

Ein professionelles Kabelfehlererkennungssystem sollte entsprechend der Anwendung ausgewählt werden.Methoden zur Vorposition, Hochspannungsüberspannungsfähigkeit, präzise Fehlerortungsfunktionen, Wellenformdarstellung und -analyse, Portabilität und Sicherheitsmerkmale.

Für komplexe Kabelnetze kann die Kombination von Vor-Lokalisierung, Hochspannungsfehlerkonditionierung und präzisen Standortfunktionen eine vollständigere Lösung bieten.

Kabelfehler können zu unerwarteten Ausfällen, Anlagenrisiken und erheblichen Wartungskosten führen.Eine wirksame Fehlererkennungsstrategie kombiniert die richtige Prüfmethode mit einer genauen Messung und einer präzisen Feldposition.

TDR- und Niederspannungspulsmethoden sind für die vorläufige Erkennung und Vorortung nützlich, während Lichtbogenreflexion und Überspannungstechniken helfen können, Hochwiderstandsfehler zu beheben.Akustische und elektromagnetische Methoden können den Ingenieuren dann helfen, den physikalischen Fehlerort zu ermitteln.

Durch die Auswahl geeigneter Prüfgeräte und die Einhaltung eines strukturierten Diagnoseprozesses können Versorgungsunternehmen und Industrieanwender die Zeit zur Fehlerbehebung verkürzen, die Wartungswirksamkeit verbessern,und Kabelsysteme schneller wiederherstellen.
