Relais-Schutzprüfmethoden: Gewährleistung von Stromnetzsicherheit und -zuverlässigkeit

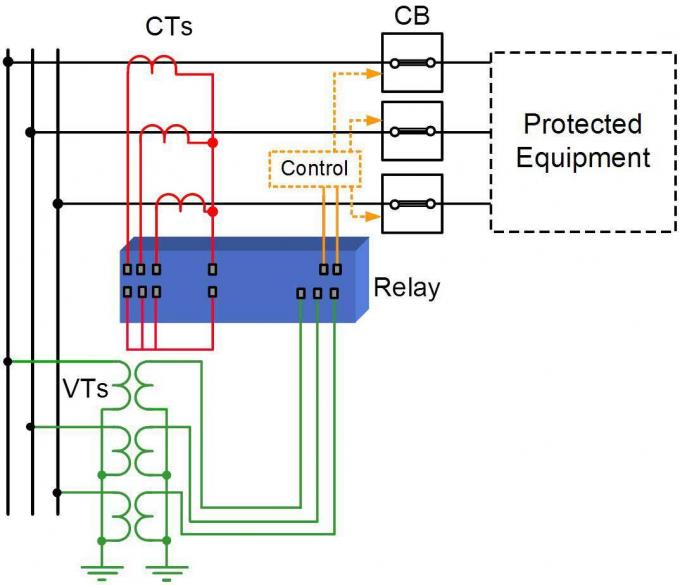

Einleitung

Schutzrelais sind für den sicheren Betrieb von elektrischen Stromnetzen von entscheidender Bedeutung.Frequenz- und Phasenbeziehungen und Betrieb des Leistungsschalters, wenn abnormale Bedingungen festgestellt werdenDurch regelmäßige Prüfungen wird überprüft, ob das Schutzsystem bei Bedarf ordnungsgemäß funktioniert und während des normalen Betriebs stabil bleibt.

1. Warum Relais-Schutztests wichtig sind

Die Relaisprüfung hilft bei der Überprüfung der Schutzeinstellungen, der Aufnahme- und Betriebswerte, der Betriebszeit, der Fahrtlogik, der Ausgangskontakte, der Steuerkreise und der Koordinierung zwischen den Schutzvorrichtungen.Tests sind besonders wichtig während der Inbetriebnahme, nach Änderungen der Schutzvorrichtungen und während der geplanten Wartung.

2. Hauptprüfmethoden für den Relaisschutz

Verschiedene Prüfungen überprüfen verschiedene Teile eines Schutzsystems.Herstelleranforderungen und anwendbare Normen.

2.1 Sekundäre Spritztests

Sekundäre Einspritzung setzt gesteuerte Strom- und Spannungssignale direkt auf die Relais-Eingänge an. Die Prüfgeräte können normale und Fehlverhältnisse simulieren, ohne die primäre Systemspannung anzuwenden.Diese Methode kann Abholwerte überprüfen, Betriebsmerkmale, Zeit, Phasenreaktionen und Ausgänge.

2.2 Funktionale und logische Prüfung

Die Funktionstests überprüfen die gesamte Schutzsequenz. Ein simulierter Fehler sollte den erwarteten Betrieb des Schutzelements, die logische Reaktion, den Alarm und den Ausgang erzeugen.Dies ist wichtig, da die richtigen individuellen Einstellungen nicht die richtige Gesamthaltung garantieren.

2.3 Tests des Ausgangs- und Ausgangskreislaufs

Die Prüfung sollte die Relais-Ausgangskontakte und den Ausgangspfad zum Leistungsschalter überprüfen. Sie kann bestätigen, dass die richtige Ausgabe funktioniert, dass Ausgangssignale den vorgesehenen Stromkreis erreichen,Interlocks und Blockierungslogik funktionieren korrekt, und der Breaker-Trip-Befehl wird wie vorgesehen generiert.

2.4 Überprüfung des Strom- und Spannungseingangs

Falsche CT- oder VT-Verbindungen können zu ungenauen Relaissignalen führen. Die Eingabeüberprüfung überprüft Größenordnung, Phasenbeziehung, Polarität und Kanalzuordnung.Dies ist besonders wichtig für die, Differential-, Abstands- und andere phaseempfindliche Schutzfunktionen.

3.

Die Prüfung kann falsche Einstellungen, CT/VT-Verkabelungs- oder Polaritätsfehler, falsche Phasenfolge, fehlgeschlagene oder driftende Eingänge, Fehler in der logischen Konfiguration, abnormale Betriebszeit erkennen.Ausgangskontaktprobleme und Fehlfunktionen der Leitung.

4. empfohlene Relay-Test-Arbeitsablauf

1. Überprüfen Sie Schutzzeichnungen, Relais-Einstellungen, vorherige Prüfprotokolle und Konfigurationsdateien.
2. Überprüfen Sie das Relais und überprüfen Sie die Verkabelung.
3. Bestätigen Sie CT/VT-Eingabe und Polarität.
4. Überprüfen Sie die Einstellungen mit dem genehmigten Schutzsystem.
5. Zweitinspritzversuche durchführen.
6. Überprüfen Sie die Schutzmerkmale und die Betriebszeit.
7. Testen Sie Logik, Alarme, Ausgangskontakte und Auslöser.
8. Vergleichen Sie die Ergebnisse mit den erwarteten Werten.
9. Die Ergebnisse werden aufgezeichnet und signifikante Abweichungen untersucht.

5Wann sollten Schutzrelais getestet werden?

Relaisprüfungen werden üblicherweise während der Inbetriebnahme und nach dem Austausch des Relais, Einstellungsänderungen, größeren Systemänderungen oder schutzbezogener Wartung durchgeführt.Auch regelmäßige Prüfungen können die langfristige Zuverlässigkeit bestätigenDie Intervalle sollten den Relaytyp, die Kritik des Systems, das Betriebsumfeld, die Herstellerempfehlungen, die Wartungsrichtlinien und die anwendbaren Normen berücksichtigen.

6Auswahl der Relaisprüfgeräte

Moderne Relais-Testsätze können kontrollierte Strom- und Spannungsausgänge erzeugen und die Reaktionsfähigkeit des Relais genau messen.präzise Zeitmessung, programmierbare Testsequenzen, Störungsspielwiedergabe, automatische Auswertung, Datenspeicherung und Berichterstattung.

Einführung des Produkts: XHJB666 6-Phasen-Relei-Schutzkalibrator

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8Im Gegensatz zu herkömmlichen 3-Phasen-Kalibratoren, die sich auf grundlegende Überstrom- und Abstandsrelaisprüfungen beschränken, unterstützt die 6-Phasen-Architektur alle Standardkonfigurationen,einschließlich 4-Volt 3-Strom, 6-Spannungs-, 6-Strom- und 12-Phasenausgangsmodi, die eine umfassende Prüfung der komplexesten modernen Schutzsysteme ermöglichen: Transformatordifferenzschutz, Busbardifferenzschutz,Schutz des Generators, und Liniendifferenzschutz mit Kommunikationsunterstützten Systemen.

Wesentliche Merkmale

• 6-phasige Spannung + 6-phasige Stromarchitektur, die 4V3I-, 6V-, 6I- und 12-phasige Konfigurationen für die Prüfung aller Schutzsysteme unterstützt.
• DSP-gesteuerter modularer linearer Leistungsverstärker mit hoher Zuverlässigkeit, der Schaltgeräusche für saubere, verzerrungsfreie Testwellenformen eliminiert.
• Hochstrom-Parallelleistung: 6-phasige Parallelleistung liefert 0 ̊180 A für Hochstrom-Instant Trip-Tests.
• Breiter Frequenzbereich 0 ∼ 1000 Hz mit harmonischer Synthese bis zur 20. Ordnung für die Überprüfung der harmonischen Beschränkung und Filterung.
• 10-Kanal-Digital-Eingang mit intelligenter automatischer Erkennung von trockenen Kontakten und 0 ̊250V-Potenzialkontakten; 8-Kanal-Digital-Ausgang mit einer Auflösung von 0,1 ms.
• Unabhängiger 110- und 220-Volt-verstellbarer Gleichstrom-Ausgang für die Betriebsfläche des Relais und der Ausfallkreise vor Ort.
• Automatisierte Prüfsoftware-Module für das Scannen der Relais-Einstellungen, die Fehlerwiedergabe, die Echtzeit-Datenspeicherung, die Vektoranzeige und den Berichtsdruck.
• Kompakter 480×360×200mm Formfaktor mit 19 kg für den Einsatz im Feld, mit Power Soft-Start, Hardware-Schutz und Ausgangsverriegelung für einen sicheren Betrieb.

Wichtige technische Spezifikationen

Schlussfolgerung

Die Prüfung des Relaisschutzes ist ein wesentlicher Bestandteil der Inbetriebnahme und Wartung des Energiesystems.Ausgangskontakte und AusfallkreiseDurch die Kombination von Sekundärspritze, Funktions-, Eingangs-, Logik- und Ausfallschaltkreisprüfungen können Ingenieure Probleme erkennen, bevor sie zu einem unsachgemäßen Schutzbetrieb führen.Ein strukturiertes Prüfprogramm unterstützt sicherere Umspannwerke, eine zuverlässige Fehlerbeseitigung, eine geringere Beschädigung der Anlagen und eine verbesserte Kontinuität des Stromsystems.
