Standort von unterirdischen Kabelfehlern auf dem Campus – XHDD-503 Pinpointer an der Linyou Middle School, China

2026-07-13

Projektübersicht

Am 28. August 2023 wurde unser Ingenieursteam in die Linyou County Middle School in Baoji, Provinz Shaanxi, China geschickt.zur Diagnose und Identifizierung kritischer unterirdischer Stromkabelfehler, die zu einem vollständigen Stromausfall im Lehrgebäude geführt hatten.

Hintergrund der Kunden

Die Linyou County Middle School ist eine öffentliche Bildungseinrichtung mit einem campusweiten unterirdischen Stromverteilnetz.YJV 4×75mm2, 380/440Vmit einer Breite von mehr als 20 mm,300 MeterDie Anlage, die von der Transformatorverteilkammer zur Verteilbox des Lehrgebäudes verlagert wurde, diente als primäre Stromversorgung des gesamten Lehrgebäudes.

Die Herausforderung

Parameter	Ermittlung
Typ des Kabels	YJV 4×75mm2, 380/440V
Gesamtlänge	300 Meter
Phase-zu-Phase-Dämmung	0Ω (Kurzschluss)
Phase-Boden-Dämmung	0Ω (Bodenfehler)
Fehlerart	Phase-zu-Phase-Kurzschluss mit Bodenfehler
Standort der Kabelgemeinschaft	270 m (Kabelbohrung)

Die Schule verlangtFehlermessung am selben TagMinimale Ausgrabungen waren entscheidend, um das Campusgelände zu schützen, und die Anwesenheit anderer vergrabener Versorgungsunternehmen erforderte eine präzise, nicht zerstörende Störung.

Unsere Lösung und Ausrüstung

Wir haben einen vollständigen vierstufigen Fehlerortungs-Workflow mit XZH TEST-Ausrüstung eingesetzt:

Bühne	Ausrüstung	Modell	Funktion
1. Isolationsprüfung	Digitale Megohmmeter	XHMR-5kV	500-Volt-Bereich ️ gemessener Phase-zu-Phase- und Phase-zu-Boden-Widerstand
2. HV-Impulsgenerierung	HV-Impulsgenerator	XHHV535-2L	6 ̊7 kV Impulsspannung zur Erstellung von Flashover an Fehlerstellen
3. Fehler Vorortung	Kabelfehltester	XHGG-502	Analyse der Wellenform von Niederspannungspulsen und Hochspannungspulsen zur Entfernungsmessung
4. präzise Auswahl	Kabelfehler-Pinpointer	XHDD-503 und XHDD-503D	Akustisch-magnetische Synchronisationsmethode für eine genaue Fehlerortung von < 0,1 m

Durchführungsverfahren

Einschätzung der Isolation:Mit dem XHMR-5kV bei 500V haben wir bestätigt, dass alle drei Phasen 0Ω Erddämmung aufweisen und zwischen den Phasen, was einen Kurzschluss bestätigt.
Überprüfung des Weges:Die Kabelstrecke wurde mit Anzeigestangen deutlich gekennzeichnet, und die 270 m hohe Kabelverbindung wurde ermittelt und notiert.
Grober Standort:Der XHHV535-2L führte eine 6 kV Impulsspannung auf das defekte Kabel an und erzeugte eine kontrollierte Flashover-Entladung.mit zwei Fehlerabständen:120 Meterund170 Meter.
Genaue Bestimmung:Die Spannung wurde auf 7 kV erhöht, um klarere akustische Entladungssignale zu erzielen.XHDD-503 und XHDD-503Dmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WUnsere Ingenieure haben beide Fehlerpunkte genau lokalisiert, indem sie die minimale Zeitdifferenz zwischen elektromagnetischen und akustischen Signalen identifiziert haben.Beide Orte waren für die Ausgrabung markiert.

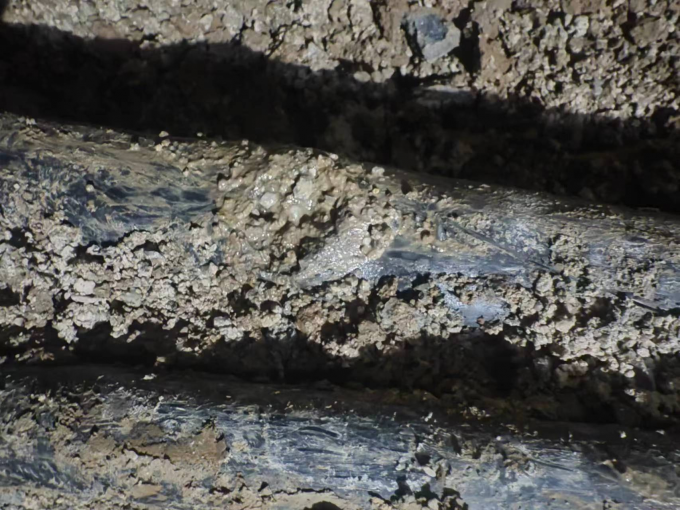

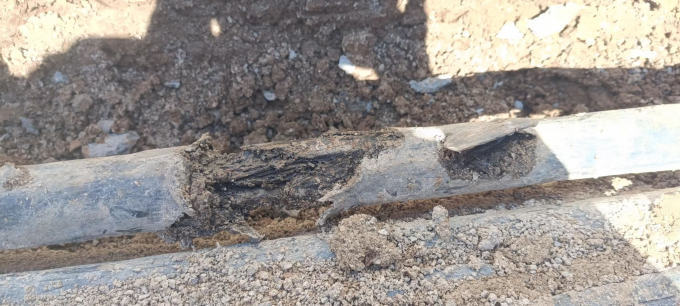

Ausgrabungsbestätigung:Zielgerichtete Ausgrabungen an den markierten Positionen bestätigten beide Störungen.Abweichung unter 0,1 m.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

Projektergebnisse

Ergebnis	Einzelheiten
Fehler gefunden	2(120m und 170m Positionen)
Genauigkeit erkennen	< 0,1 m(akustisch-magnetische Synchronisation)
Gesamtdauer	Samstagsabschluss (Test vor Ort bis zur endgültigen Bestimmung)
Ausgrabungsumfang	Mindestwert nur zwei markierte Positionen
Sicherheitsprotokolle	Keine Vorfälle, keine falschen Ausgrabungen, keine Verletzungen.

Schlussfolgerung

Dieses Projekt demonstriert die umfassenden Fähigkeiten von XZH TEST zur Fehlerortung von Kabeln in zeitkritischen Campus-Umgebungen.Die vierstufige Methodik von der Isolierungstestung über die grobe Vorposition bis hin zur akustisch-magnetischen PräzisionsbestimmungXHDD-503-Serie- eine präzise und effiziente Fehlerlokalisierung mit minimalen Störungen.Der doppelte Einsatz von XHDD-503 und XHDD-503D-Pinpointern an zwei unabhängigen Fehlerstandorten bestätigte die Zuverlässigkeit des Geräts in komplexenMit einer genauen Position am selben Tag und einer Genauigkeit unter 0,1 m konnte die Schule die Stromversorgung schnell wiederherstellen und gleichzeitig die Infrastruktur des Campus erhalten.
