🎯 Entwickelt für Kabelbau-Teams, die eine intelligente, sprachgeführte Sicherheitsüberprüfung benötigen
🔊 Baustellen-TeamsSprachansagen + LCD führen jeden Schritt an und eliminieren Verfahrensfehler unter Druck
📋 Kabelmigrations- und ReparaturteamsDual-Shooter bei 60° erzeugt zwei Kurzschlusspunkte für eine narrensichere Überprüfung
🛡️ Sicherheitsorientierte OrganisationenZeitgesteuerte + Fernbedienungsmodi halten die Bediener während des Durchstechens vollständig isoliert
Produktübersicht
Jedes Jahr ereignen sich in Stromnetzen Unfälle durch manuelles Sägen von falschen unter Spannung stehenden Kabeln. Der XHZS506YS Intelligenter Kabelspiker eliminiert dieses Risiko vollständig. Mit einem ferngesteuerten Dual-Shooter-System führt er eine zerstörende Überprüfung durch, indem er das Zielkabel durchbohrt – wenn das Kabel unter Spannung steht, explodiert es (was Gefahr bestätigt), und wenn es tot ist, erfolgt keine Reaktion (was bestätigt, dass es sicher zu schneiden ist). Dies ist die einzige absolute Methode, um den Kabelstatus vor dem Sägen zu überprüfen.
Bei der Stromkabelverlegung, -migration und -reparatur müssen die Bediener zuerst das Zielkabel unter vielen identifizieren. Während Konstruktionsunterlagen und elektronische Identifikatoren helfen zu bestimmen, an welchem Kabel gearbeitet werden soll, erfordert die endgültige absolute Bestätigung eine physische Überprüfung durch kontrollierten Kurzschluss – und der XHZS506YS bietet dies mit sprachgeführter Intelligenz, Dual-Mode-Betrieb und vollständiger Bedienerisolation.
🔍 XHZS506YS vs XHZS506S – Intelligent vs. Basic: Der XHZS506YS verfügt über ein LCD-Display, das den Betriebsablauf und den Steuerprozess anzeigt, Sprachansagen für schrittweise Anleitungen, Bestätigen (OK) und Auswählen von Tasten zur Moduswahl und einen Zeitmodus für automatisiertes 10-Sekunden-Verzögerungs-Durchstechen. Der XHZS506S bietet die gleiche Kern-Dual-Shooter-Sicherheit mit einfacher Anzeigeleuchten-Bedienung. Wählen Sie den XHZS506YS, wenn Ihr Team von Sprachführung und visueller Prozessbestätigung profitiert.
⚠️ Wichtige Sicherheitshinweise – Vor der Bedienung lesen
1. Streng verboten, ohne Nagelantrieb und leere Patronen zu testen – Bruchgefahr der Nadel und Verletzung.
2. Streng verboten, ohne Geschosse zu testen – Bruchgefahr des Schlagbolzens.
3. Streng verboten, scharfe Munition und scharfe Nägel zu verwenden oder in der Luft zu durchstechen – Verletzungsgefahr.
4. Wenn das Kabel durchstochen wird, muss der Schusskörper zuverlässig geerdet sein.
5. Der Winkel zwischen den Dual-Shootern darf NICHT 120° betragen – vorzugsweise 60°.
6. Dieses Gerät ist ausschließlich zum Durchstechen von Kabeln bestimmt. Jede andere Verwendung erfolgt auf eigene Gefahr.
Technische Spezifikationen
Schusskörper
2 Spiking Bodies (Dual-Shooter)
Steuerschnittstelle
LCD-Display + Sprachansage + Bestätigen/Auswählen-Tasten
Betriebsmodi
Manuelle Fernbedienung + Zeitgesteuerter Automatikmodus
Fernbedienung
>10m, Wanddurchdringungsfähig
Steuerleitungslänge
5 Meter
Befestigungsdurchmesser
φ30-150mm
Schusswinkel
Darf nicht 120° betragen, vorzugsweise 60°
Arbeitsleistung
AC 220V/50Hz Aufladung; >10 Stunden Akkulaufzeit
Controller
270×230×120mm, 2,5kg
Komplettset
470×380×210mm, 15,5kg (Dual Shooter)
Bedienoberfläche
| # |
Komponente |
Funktion |
| 1 |
Erdung |
Instrumenten-Erdungspunkt – Sicherheitsschutz |
| 2 |
Ausgang 1 |
Verbindung zum Schusskörper 1 |
| 3 |
Ausgang 2 |
Verbindung zum Schusskörper 2 |
| 4 |
Ladeanschluss |
DC12V Ladeanschluss |
| 5 |
Netzschalter |
Arbeitsstrom ein-/ausschalten |
| 6 |
Bestätigen (OK) |
Bestätigungstaste für Betriebsfunktion |
| 7 |
Auswählen |
Arbeitsmodus auswählen (Fernbedienung / Zeitgesteuert) |
| 8 |
Leistungsanzeige |
Echtzeit-Akkustandsanzeige |
| 9 |
LCD-Bildschirm |
Zeigt Betriebsablauf und Steuerprozess an |

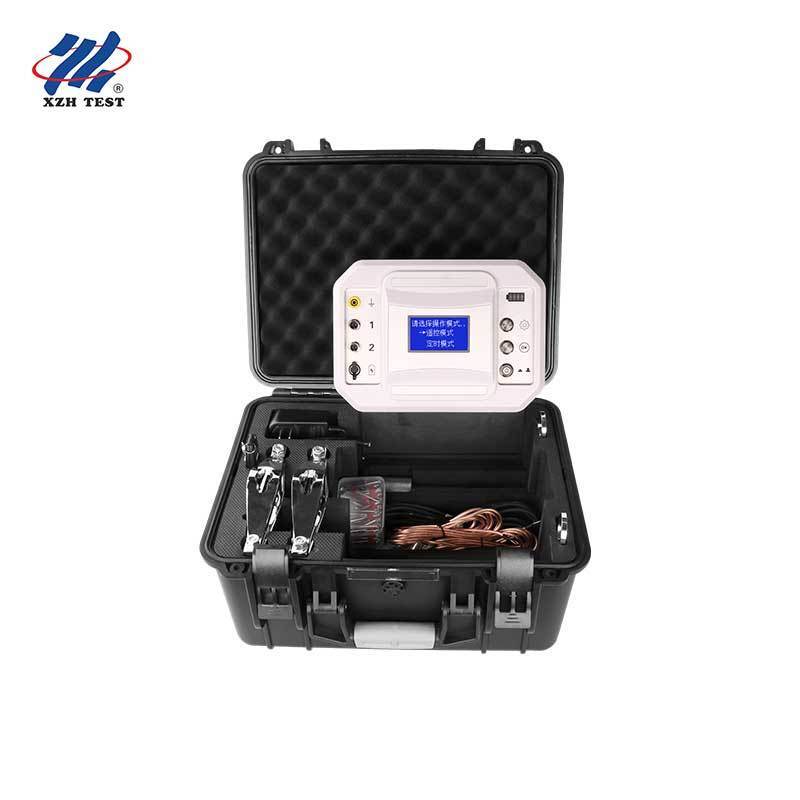

Komponenten & Packliste
| Artikel |
Menge |
Beschreibung |
| Controller |
1 |
Verwaltet die Kabeldurchstechaktion mit LCD + Sprachansage-Steuerung |
| Schusskörper |
2 |
Langsam laufendes Kolben-Typ-Gerät zum Durchstechen von Kabeln |
| Fernbedienung |
1 |
Dual-Tasten (A/B) entsprechend Ausgang 1/2 |
| Steuerleitung |
2 |
Verbindung zwischen Controller und Schusskörpern |
| Erdungskabel / Bohrer |
1/1 |
Feld-Erdung mit Bohrer für zuverlässige Erdverbindung |
| Geschosse & Nägel |
1 Satz |
S1 Rot (Stufe 5) 50 Schuss + PS52C8 50 Nägel (Standard) |
| Reinigungswerkzeuge |
1 Satz |
Schraubendreher, Steckschlüssel, Reagenzglasbürste für Schusskörperwartung |
| Ladegerät |
1 |
Steuerbox AC 220V/50Hz Ladekabel |
Nagelspezifikationen
| Kabeldurchmesser |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Nagelspezifikation |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Spezifikationsblatt konsultieren |
Auswahl der Geschossleistung
| Farbe |
Schwarz |
Blau |
Gelb |
Rot |
Empfohlene Verwendung |
| Leistungsstufe |
Kleinste |
Klein |
Mittel |
Groß (Stufe 5) |
≤35kV: Gelb / >35kV: Rot |
Standardkonfiguration: S1 Rot (Leistungsstufe 5) 50 Schuss + PS52C8 50 Nägel.
Bedienungsanleitung
Controller-Bedienung – Zwei Modi:
Manuelle Fernbedienung: Nach Installation beider Schusskörper, Anschluss der Erdung und Einschalten des Controllers drücken Sie die Auswahl-Taste, um den Modus "Fernbedienung" auszuwählen, und dann Bestätigen (OK). Drücken Sie die Fernbedienungstasten A und B gemäß den Sprachansagen, um Schusskörper 1 bzw. 2 zu durchstechen.
Zeitgesteuerter Automatikmodus: Nach der Installation drücken Sie Auswählen, um den Modus "Zeitgesteuert" auszuwählen, und dann Bestätigen (OK). Der Controller durchsticht automatisch Schusskörper 1 und 2 nach einer 10-Sekunden-Verzögerung, wodurch sich der Bediener in sichere Entfernung begeben kann.
Wichtig: Halten Sie Personal und Controller während des Durchstechens so weit wie möglich von den Schusskörpern entfernt. Gehen Sie vorsichtig mit der Fernbedienung um – sobald das Steuerkabel angeschlossen und der Schalter eingeschaltet ist, kann die Fernbedienung jederzeit einen Durchstich auslösen.
Hauptmerkmale
- LCD-Display mit Sprachansage-Synchronisation bietet schrittweise Bedienungsanleitung
- Dual-Shooter-Design erzeugt zwei Kurzschlusspunkte – mindestens einer durchdringt das Kabel zuverlässig
- Dual-Mode-Betrieb: manuelle Fernbedienung + zeitgesteuerte Automatik (10-Sekunden-Verzögerung für sichere Evakuierung)
- Kabellose Fernbedienung (>10m, Wanddurchdringung) + 5m kabelgebundene Reserve für maximale Bedienerisolation
- Ein Nagelantriebswinkel von 60° (statt 120°) gewährleistet ein optimales Durchdringen von Dreiphasenkabeln in Dreiecksformation.
- Eingebaute Lithiumbatterie bietet über 10 Stunden Dauerbetrieb mit AC 220V/50Hz Aufladung
- Kompaktes 15,5kg Komplettset im integrierten Koffer für den Feldeinsatz
- Überstrom- und Kurzschlussschutz schützt Controller- und Schusskernelektronik
Häufig gestellte Fragen
F1: Warum müssen die Dual-Shooter 60° und niemals 120° haben?
Dreiphasenkabel sind typischerweise in einer dreieckigen "Stück"-Konfiguration angeordnet. Bei 60° nähern sich die beiden Schusskörper aus komplementären Winkeln, die die Wahrscheinlichkeit erhöhen, verschiedene Phasen zu durchdringen, und sicherstellen, dass mindestens ein Nagel einen echten Kurzschluss erzeugt. Bei 120° kann ein Schusskörper mit dem Zwischenraum zwischen den Phasen übereinstimmen und den Leiter vollständig verfehlen. Die 60°-Anordnung ist speziell für die Geometrie von Dreiphasenkabeln konzipiert – stellen Sie die Schusskörper immer auf etwa 60° ein, um zuverlässige Ergebnisse zu erzielen.
F2: Wie funktionieren das Sprachansage- und das LCD-System zusammen?
Der LCD-Bildschirm des Controllers zeigt den aktuellen Betriebsmodus, den Status von Ausgang 1 und Ausgang 2 sowie den Akkustand in Echtzeit an. Gleichzeitig spricht das Sprachansagesystem bei jedem Schritt Anweisungen aus – der Bediener wird durch die Modusauswahl, die Bestätigung von Einstellungen und die Ankündigung, wann die Fernbedienungstasten A und B gedrückt werden sollen, geführt. Diese duale Rückmeldung (visuell + Audio) reduziert Verfahrensfehler erheblich, insbesondere in lauten Baustellenumgebungen oder wenn Bediener schwere PSA tragen, die das Sichtfeld einschränken.
F3: Welche Sicherheitsvorkehrungen müssen vor dem Betrieb getroffen werden?
Sechs kritische Sicherheitsregeln: (1) Niemals ohne installierte Nägel und Geschosse testen – der Schlagbolzen kann brechen; (2) Niemals scharfe Munition verwenden oder in freier Luft durchstechen; (3) Immer den Schusskörper zuverlässig erden; (4) Schusskörper auf 60° einstellen, niemals 120°; (5) Alle Personen in sicherer Entfernung halten – Fernbedienung oder Zeitmodus verwenden; (6) Dieses Gerät ist ausschließlich zum Durchstechen von Kabeln bestimmt – jede andere Verwendung ist verboten. Nach jedem Gebrauch den Schusskörper reinigen. Alle 5 Schüsse die mitgelieferten Reinigungswerkzeuge für eine gründliche Wartung verwenden.
F4: Wie gehe ich bei Fehlfunktionen des Schusskörpers vor, wenn er nicht feuert?
Drei häufige Probleme: (1) Wenn der Bolzen hochgezogen ist, sich aber nicht verriegeln lässt – der mechanische Stift oder die Feder können oxidiert sein. Entfernen Sie den Lauf, schmieren Sie die Elektromagnetfeder und den Stift mit Öl und betätigen Sie den Bolzen mehrmals (ohne Geschosse), um den Betrieb zu glätten. (2) Wenn die Fernbedienung feuert, der Schusskörper aber keine Aktion zeigt – überprüfen Sie die Steuerleitungsverbindungen, messen Sie die DC24V-Pulsspannung am Controller-Ausgang oder testen Sie den Elektromagnetwiderstand des Schusskörpers. (3) Wenn der Schusskörper feuert, das Geschoss aber nicht detoniert – ersetzen Sie das Geschoss, da Feuchtigkeit das Pulver zersetzt haben könnte. Bei ungelösten Problemen wenden Sie sich an den XZH TEST-Service.
F5: Was sind die Garantie- und Lieferinformationen nach dem Kauf?
Der XHZS506YS hat eine 1-jährige kostenlose Garantie für Produktqualitätsprobleme ab Kaufdatum, mit lebenslanger Reparatur und technischem Support. Die Standardversandzeit beträgt 3-5 Werktage pro Einheit, verpackt in robusten Holzkisten für den internationalen Versand. Die Mindestbestellmenge beträgt 1 Einheit, mit einer monatlichen Lieferkapazität von 500 Einheiten. Die Zahlungsbedingungen sind T/T. Bei abnormalen Instrumentenzuständen oder Fehlern wenden Sie sich umgehend an XZH TEST, um die schnellste Servicevereinbarung zu erhalten.
Über XZH TEST
XZH TEST ist ein professioneller Hersteller, der sich auf Kabelprüfung, -identifizierung, -fehlererkennung und -sicherheitsverifizierungslösungen für Stromversorger, Bauteams und Industriekunden weltweit spezialisiert hat. Mit einer umfassenden Produktlinie, einschließlich intelligenter Kabelspiker, Identifikatoren, Routenverfolgungssysteme und Diagnosesysteme, liefert XZH TEST zuverlässige, innovative Sicherheitslösungen für die anspruchsvollsten professionellen Anwendungen.
Kontaktieren Sie uns noch heute für eine maßgeschneiderte Kabelsicherheitslösung, die auf Ihre Anforderungen zugeschnitten ist.
