Hochpräzisionskabelfehlpointer mit akustisch-magnetischer Synchronisation XHDD503C

Der Kabelfehler-Ortungsgerät XHDD503C wurde für die schnelle und hochpräzise Ortung von unterirdischen Stromkabelfehlern mithilfe der akustisch-magnetischen Synchronisationsmethode entwickelt – ein erheblicher Fortschritt gegenüber der herkömmlichen rein akustischen Ortung. Wenn sich ein Hochspannungs-Impulsgenerator an der Fehlerstelle entlädt, erfasst die Sonde des Instruments gleichzeitig sowohl das akustische Signal (das „Knall“ der Entladung, das sich durch den Boden bewegt) als auch das elektromagnetische Signal (das sich nahezu augenblicklich ausbreitet). Durch die Berechnung der Zeitdifferenz zwischen diesen beiden Signalen führt der XHDD503C Bediener mit einer Genauigkeit von weniger als 0,1 m zum genauen Fehlerort und eliminiert so das Rätselraten und die jahrelange Erfahrung, die traditionell für die Lokalisierung von Kabelfehlern erforderlich sind.

Das akustisch-magnetische Synchronisationsprinzip ist grundsätzlich einfach und dennoch äußerst effektiv. Im Moment der Impulsentladung an der Fehlerstelle entstehen zwei Signale: eine Schallwelle, die sich langsam durch den umgebenden Boden ausbreitet, und ein elektromagnetischer Impuls, der sich mit nahezu Lichtgeschwindigkeit entlang des Kabels ausbreitet. Die Sonde erkennt beides gleichzeitig. Da das elektromagnetische Signal fast augenblicklich eintrifft, während der Schall eine messbare Zeit benötigt, um sich auszubreiten, zeigt die Lücke zwischen ihnen – die in Millisekunden auf dem 5-Zoll-LCD angezeigt wird – direkt an, wie weit Sie vom Fehler entfernt sind. Bewegen Sie die Sonde dorthin, wo die Zeitdifferenz ihr Minimum erreicht und der Fehler direkt unter Ihnen liegt.

• Besser als 0,1 m Genauigkeit:Die akustisch-magnetische Zeitdifferenzmessung lokalisiert Fehler mit einer Genauigkeit im Subdezimeterbereich. Die Genauigkeit der Pfaderkennung ist besser als 0,5 m – konform mit den Industriestandards DL/T 849.2-2019.
• Vier wählbare Filtermodi:Allpass (100–1600 Hz) für den allgemeinen Gebrauch; Tiefpass (100–300 Hz) für weichen Boden und Sand, wo hohe Frequenzen gedämpft werden; Hochpass (160–1600 Hz) für harte Straßenverhältnisse; Bandpass (200–600 Hz) als ausgewogener Kompromiss. Passen Sie den Filter für optimale Signalklarheit an das Gelände an.
• Wasserdichte Sonde mit Schutzart IP65:Die mehrschichtige physikalische Isolierung schützt die empfindlichen akustischen und magnetischen Sensoren. Funktioniert zuverlässig bei nassen Gräben, Regen und staubigen Baustellen – keine Wetterverzögerungen.
• Digitale BNR-Rauschunterdrückung + Stummschaltung:Die Hintergrundgeräuschunterdrückung filtert Umgebungsstörungen durch Verkehr, Wind und Maschinen heraus. Wenn der Bediener den Griff ergreift, aktiviert das Instrument sofort die Stummschaltung, um das Gehör bei längeren Feldeinsätzen zu schützen.
• 500.000* Signalverstärkung:Die 16-stufige Ausgangsverstärkung (0–112 dB) erfasst extrem schwache Entladungssignale von tiefen oder hochohmigen Fehlern, die herkömmliche Ortungsgeräte völlig übersehen.
• Wegführung in Echtzeit:Links-/Rechtsanzeigen auf dem Bildschirm zeigen an, ob sich die Sonde links oder rechts vom Kabelweg befindet, sodass Bediener ihre Laufroute schnell korrigieren können, ohne auf externe Karten oder Markierungen zurückgreifen zu müssen.
• Sonnenlichtlesbares 5-Zoll-Touch-LCD:Die Auflösung von 854 x 480 mit einer Helligkeit von 800 Nits bleibt auch bei direkter Mittagssonne deutlich sichtbar. Kombinierte Touchscreen- und Einknopfsteuerung für die Bedienung mit Handschuhen.
• Ganztägiger Feldeinsatz:Angetrieben durch 4 * 18650-Lithiumbatterien für mehr als 8 Stunden Dauerbetrieb. Ein spezielles Schnellladegerät minimiert Ausfallzeiten zwischen den Schichten.

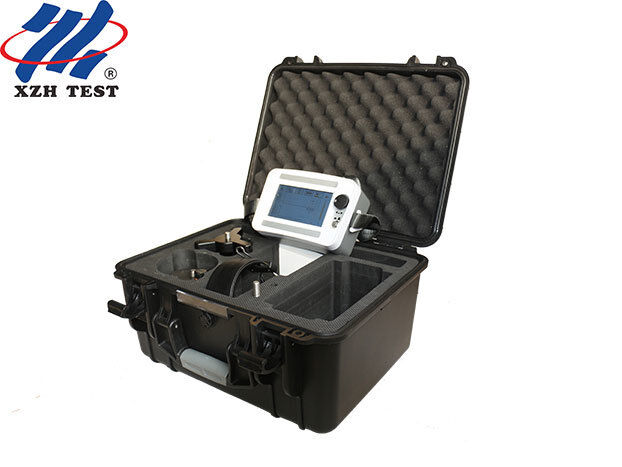

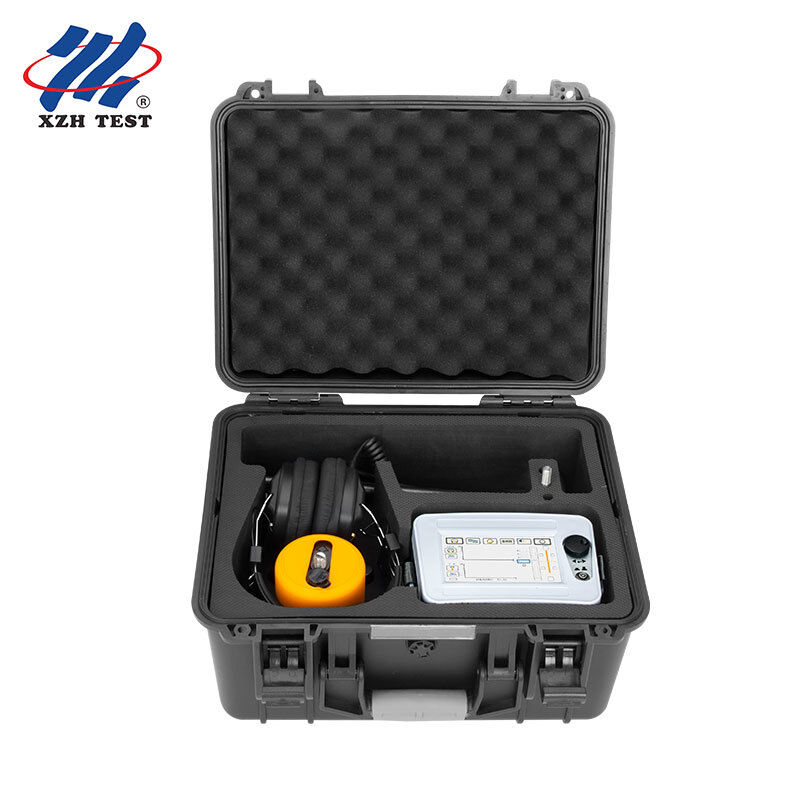

• Komplettes Field Kit Standard:Zu jedem XHDD503C gehören der Pinpointer-Host, die Sondenbaugruppe mit Verbindungsstange und Stativfuß, ein 7-adriges Signalkabel, ein geräuschunterdrückendes Überwachungs-Headset, ein Schnellladegerät, ein Multifunktionsschlüssel und eine stoßfeste Tragetasche.

Schritt 1:Verwenden Sie ein TDR oder ein Vorortungsgerät, um den groben Fehlerbereich (±50 m) zu bestimmen.Schritt 2:Schließen Sie den XHDD503C an den Hochspannungsimpulsgenerator an und stellen Sie einen Entladezyklus von 3–5 Sekunden ein.Schritt 3:Beginnen Sie mit niedrigen Schwellenwerten, hoher Verstärkung und hohen Lautstärkeeinstellungen. Legen Sie die Sonde direkt über dem Kabel flach auf den Boden.Schritt 4:Gehen Sie den Kabelweg entlang und beobachten Sie die Zeitdifferenzanzeige – sie nimmt ab, wenn Sie sich der Verwerfung nähern, und nimmt wieder zu, nachdem Sie sie passiert haben.Schritt 5:Kehren Sie zum Punkt der minimalen Zeitdifferenz zurück und wechseln Sie zur Feinpositionierung auf einen hohen Schwellenwert und eine niedrige Verstärkung. Der Punkt, an dem der Ton am lautesten UND der Zeitunterschied am kleinsten ist, ist Ihr Fehlerort.

12 Monate kostenlose Garantie auf Produktqualitätsmängel. Lebenslange Wartung und technischer Support. CE- und ISO-zertifiziert. Entspricht den Standards DL/T 849.2-2019 und GB/T 18268.1 für industrielle Feldtestgeräte.
