Kabel-Identifikator Dual-Modus-Identifizierung von spannungsführenden und spannungsfreien Kabeln für Baustellen und Wartung| XHSB505B

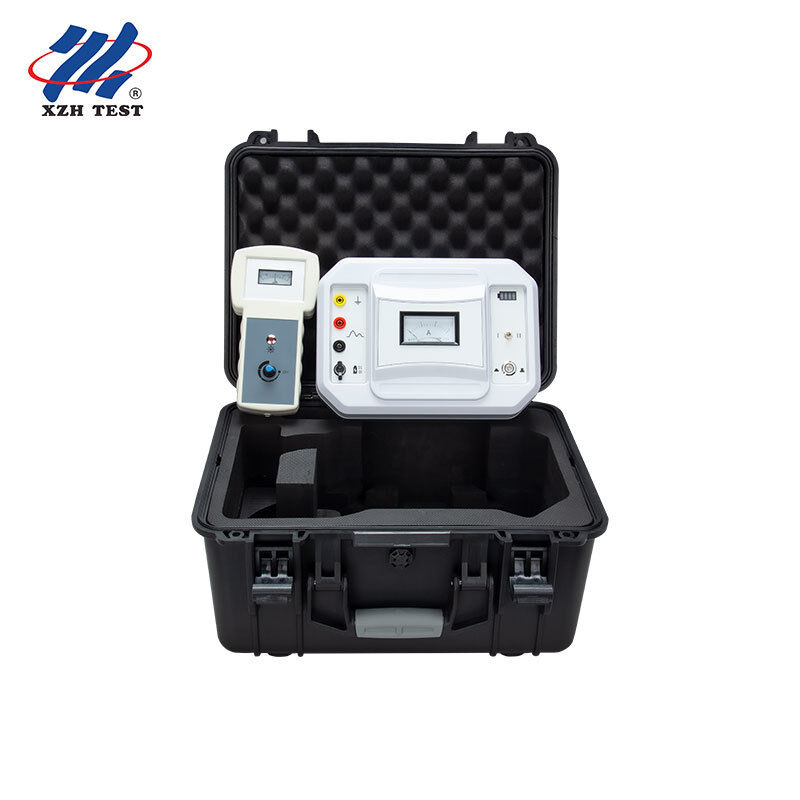

Der XHSB505B Kabelidentifikator ist ein professionelles Feldinstrument, das entwickelt wurde, um eine der hartnäckigsten Herausforderungen im Stromkabelbetrieb zu lösen: Welches Kabel ist das gesuchte? In Kabelgräben mit Dutzenden von Kabeln mit identischen Spezifikationen haben Bau- und Wartungsteams erhebliche Schwierigkeiten, das richtige Kabel zu identifizieren. Der XHSB505B beseitigt diese Unsicherheit durch schnelle, genaue Kabelidentifizierung mittels fortschrittlicher Puls-Signaltechnologie und hochempfindlicher elektromagnetischer Detektion.

Entwickelt unter Anleitung der Theorie des elektromagnetischen Feldes und unter Nutzung moderner elektronischer und Werkzeugtechnologien, ist der XHSB505B die praktische Lösung für Teams im Hochspannungskabelbau, bei der Installation, Wartung, Migration und Fehlersuche. Er unterstützt einzigartig die Identifizierung von sowohl spannungsführenden (Kopplungsmethode) als auch spannungsfreien (Direktanschlussmethode) Kabeln in einem einzigen tragbaren Gerät.

1. Dual-Modus-Betrieb – identifiziert sowohl spannungsführende (Kopplungsmethode) als auch spannungsfreie (Direktanschlussmethode) Kabel mit einem einzigen Schalter
2. Genaue und zuverlässige Identifizierung mit klarer Anzeige der Zeiger-Schwenkrichtung
3. Große 125mm Klemmbacke für eine Vielzahl von Kabeldurchmessern
4. 15A Hochstrom-Puls-Signal sorgt für zuverlässige Erkennung auch durch Kabelabschirmungen
5. Extrem einfache Bedienung mit intuitiven Bedienelementen, geeignet für Feldumgebungen
6. Einstellbare Empfängersignalstärke für optimale Empfindlichkeit unter wechselnden Bedingungen
7. Kompaktes, tragbares Design mit leichter Konstruktion für einfachen Transport zu Baustellen
8. Eingebaute 12VDC Lithiumbatterie mit praktischem DC-Ladeanschluss

Erkennung spannungsfreier Kabel (Direktanschlussmethode): Der Sender erzeugt ein spezielles Puls-Signal, das über einen Direktanschluss an das Zielkabel angelegt wird. Nach dem Prinzip der elektromagnetischen Induktion wird entlang des gesamten Kabels ein Induktionssignal erzeugt, das dem Muster des gesendeten Signals entspricht. Mit der hochempfindlichen Empfangsklemme und dem Handempfänger scannen die Bediener alle Kabel vor Ort und identifizieren präzise das signalführende Kabel, indem sie die Anzeige des Empfängerinstruments und das akustische "Piep"-Signal beobachten – was das zu identifizierende spannungsfreie Kabel anzeigt.

Erkennung spannungsführender Kabel (Kopplungsmethode): Der Sender erzeugt ein spezielles Puls-Signal, das über eine spezielle Sendeklemme an das spannungsführende Zielkabel angelegt wird – kein direkter elektrischer Anschluss erforderlich. Das Induktionssignal breitet sich entlang des Kabels aus, und die Empfangsklemme detektiert es unter allen Kabeln vor Ort. Der Empfänger zeigt an, welches Kabel das Signal führt, durch konsistente Zeiger-Schwenkfrequenz und akustische Impulse, was eine sichere Identifizierung von spannungsführenden Kabeln ohne Unterbrechung des Dienstes ermöglicht.

1. Trennen Sie die Kabelbewehrung an beiden Enden von der Erdung. Schließen Sie den roten Ausgangsclip an den Kernleiter des Zielkabels an (gute Phase oder höhere Isolationsphase). Schließen Sie den schwarzen Ausgangsclip an den Erdungspunkt oder Erdspieß an. Der entsprechende Kernleiter am entfernten Ende muss mit demselben Erdungspunkt verbunden sein.
2. Schalten Sie den Sender-Netzschalter ein, wählen Sie Gang "I". Die Leistungsanzeige blinkt dreimal und der Stromzeiger schwingt dreimal mit derselben Frequenz, dann gibt er ein zyklisches Puls-Signal aus.
3. Schließen Sie den Empfänger an die Empfangsklemme an und klemmen Sie ihn auf das zu prüfende Kabel.
4. Stellen Sie sicher, dass der Pfeil der Empfangsklemme in Richtung des Stromflusses zeigt – andernfalls schwingt der Zeiger in die entgegengesetzte Richtung.
5. Drehen Sie den Empfängerknopf im Uhrzeigersinn, bis ein "Piep" zu hören ist, um ihn einzuschalten, und passen Sie dann die Signalstärke an. Nur das signalführende Kabel zeigt eine konsistente Zeiger-Schwenkfrequenz, die dem Sender entspricht, mit hörbaren "Piep-Piep-Piep"-Impulsen.

1. Schließen Sie den Sender-Ausgang an die Sendeklemme an und klemmen Sie diese an das spannungsführende Zielkabel an einer geeigneten Stelle an.
2. Schalten Sie den Sender ein, wählen Sie Gang "II". Die Leistungsanzeige blinkt dreimal und der Stromzeiger schwingt mit derselben Frequenz und gibt das Puls-Signal zyklisch aus.
3. Schließen Sie den Empfänger an die Empfangsklemme an und klemmen Sie ihn auf das zu prüfende Kabel.
4. Stellen Sie sicher, dass der Pfeil der Empfangsklemme in Richtung des Stromflusses zeigt.
5. Drehen Sie den Empfängerknopf im Uhrzeigersinn, bis ein "Piep" zu hören ist, um ihn einzuschalten. Passen Sie die Signalstärke an – nur das signalführende Kabel zeigt eine konsistente Frequenzschwingung und hörbare "Piep-Piep-Piep"-Impulse.
