Ein Fingertipp – vollständiger Testbericht.Nachdem Sie einen Fehler lokalisiert haben, tippen Sie einmal auf den Touchscreen. Der XHGG502 generiert einen vollständigen Testbericht: Wellenform-Screenshot, Kabeltyp, Erkennungsmethode, Testparameter, berechnete Fehlerentfernung, Name des Bedieners, Testort und Feldnotizen. Drucken, auf USB exportieren oder zur Einhaltung der Vorschriften archivieren – kein separater PC, keine manuelle Transkription.

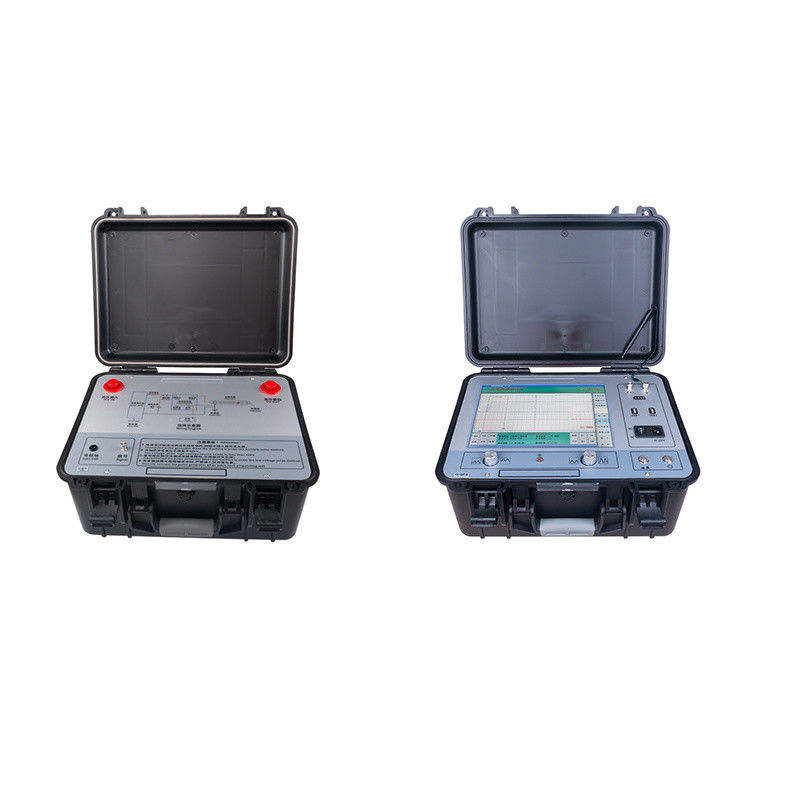

Der XHGG502 ARC Cable Fault Pre-Locator integriert die automatisierte Berichterstellung direkt in den Testworkflow. Nach der Wellenformerfassung und Fehlerentfernungsanalyse füllt der Bediener einige Felder auf dem Bildschirm aus – Prüfort, Name des Bedieners, Kabelidentifikation, Bemerkungen – und das Instrument erstellt einen vollständig formatierten Bericht mit eingebetteten Wellenform-Screenshots und allen Testparametern. Berichte können direkt über einen über USB angeschlossenen Drucker gedruckt oder zur Archivierung, E-Mail-Verteilung oder Integration in die Projektabnahmedokumentation auf ein USB-Flash-Laufwerk exportiert werden. Diese Funktion verwandelt den XHGG502 von einem eigenständigen Testgerät in ein vollständiges Felddokumentationssystem und beseitigt die häufige Lücke zwischen Feldtests und Büroberichten. GB/T 18268.1, DL/T 849.1-2019 und JJF1042-2020 konform.
Die Berichtslücke – Warum sie echtes Geld kostet
In den meisten Arbeitsabläufen zur Untersuchung von Kabelfehlern ist der zeitaufwändigste Schritt nicht der Test selbst, sondern die Dokumentation. Ein Außendienstteam lokalisiert einen Fehler in 30 Minuten, dann verbringt der leitende Ingenieur drei Stunden zurück im Büro: Er schreibt handschriftliche Notizen, exportiert Wellenformdateien aus einem proprietären Format, gibt Testparameter manuell in eine Berichtsvorlage ein und versieht Fotos, die mit einer separaten Kamera aufgenommen wurden, mit Querverweisen.
Der XHGG502 reduziert dies auf Sekunden. Während der Testsitzung gibt der Bediener die relevanten Metadaten – Testort, Bediener, Kabel-ID, Umgebungsbedingungen, Testnotizen – über die Bildschirmtastatur und den Stift ein. Diese Anmerkungen werden mit der Wellenformdatei gespeichert. Wenn der Test abgeschlossen ist, genügt ein Fingertipp, um den Bericht zu erstellen. Wenn das Team ins Büro zurückkehrt, befindet sich der Bericht auf einem USB-Laufwerk und kann an einen Arbeitsauftragsabschluss oder eine Kundenlieferung angehängt werden.
Was steht im Bericht?
| Abschnitt |
Inhalt |
| Testinformationen |
Datum/Uhrzeit, Kabeltyp (XLPE/PVC/Gummi/Öl-Papier), Erkennungsmethode (LV-Impuls/HV-Überschlag/Mehrfachimpuls), Testlängenbereich |
| Testergebnisse |
Fehlerentfernung (Meter), verwendete Ausbreitungsgeschwindigkeit, Wellenform-Screenshot mit Cursorpositionen, berechnete Fehlermarge |
| Feldmetadaten |
Name des Betreibers, Prüfort, Kabelkennzeichnung, Umgebungsbedingungen, Anmerkungen |
| Gerätedaten |
Modell XHGG502, Abtastfrequenz 400 MHz, Firmware-Version, Kalibrierungsstatus |
Historischer Vergleich – Trend vor dem Graben
Die vielleicht am wenigsten genutzte Funktion eines Prüfgeräts zur Berichterstellung ist die Trendanalyse. Der XHGG502 speichert alle Testwellenformen in einem durchsuchbaren Ablagesystem – geordnet nach Kabelname, Einspeisung oder Projekt. Beim Testen desselben Kabels bei einem späteren Wartungsbesuch öffnet der Bediener die vorherige Wellenformdatei und überlagert die aktuelle Kurve. Ein Kabel, das letztes Jahr auf 5.000 m eine saubere Wellenform lieferte, in diesem Jahr jedoch auf 3.200 m eine um 20 % verringerte Ausbreitungsgeschwindigkeit und eine auftretende Reflexion aufweist, verschlechtert sich – und Sie wissen genau, wo der Fehler auftritt, bevor der Fehler auftritt.
Dies verwandelt den XHGG502 von einem Fehlersuchgerät in ein Instrument zur vorausschauenden Wartung. Für Versorgungsunternehmen mit behördlichen Inspektionszyklen liefert der Berichtsverlauf überprüfbare Beweise dafür, dass jedes Kabelsegment termingerecht getestet wurde. Die dokumentierten Ergebnisse zeigen entweder ein Bestehen oder einen Verschlechterungstrend, der einen geplanten Austausch erfordert.
Wichtige technische Spezifikationen
| Parameter |
Spezifikation |
| Display & Plattform |
12,1-Zoll-Industrie-Touch-LCD, Stift im Lieferumfang enthalten |
| Abtastfrequenz |
400 MHz |
| Testbereich |
≥68 km; Voreinstellungen: <1km / <3km / >3km |
| Testen Sie den toten Winkel |
≤10m |
| Auflösung / Genauigkeit |
0,1 m Ablesung / <0,5 m Genauigkeit; ≤±(0,5 %×L+1m) |
| Testmethoden |
LV-Impuls (400 V, 0,25/2/4 μs) / HV-Überschlag / 8-Puls-ARC-Multipuls |
| Koppler |
DC 35 kV standhalten |
| Kabeltypen |
XLPE, PVC, gummiummanteltes, ölimprägniertes Papier; benutzerdefinierte Geschwindigkeit |
| Batterie |
10400 mAh Lithium; 4 Stunden Vollladung; Kabellose Unterbrechungs-/Kurzschlussprüfung |
| Abmessungen/Gewicht |
430×380×220mm; 10 kg (Wirt); 10kg (Koppler) |
| Einhaltung |
GB/T 18268,1; DL/T 849.1-2019; JJF1042-2020; CE; ISO |
| Garantie |
1 Jahr kostenlos; lebenslanger technischer Support |
Häufig gestellte Fragen
F: Wie funktioniert der integrierte Berichtsgenerator?
Der XHGG502 erfasst Wellenform-Screenshots, Testparameter (Bereich, Geschwindigkeit, Impulsbreite) und Ergebnisse der Distanzmessung und stellt sie dann mit einem einzigen Tastendruck in einem formatierten digitalen Bericht zusammen. Dies ist besonders wertvoll für Testdienstleister, die den Versorgungskunden formelle Dokumentation liefern müssen, und für Projektabnahmetests, bei denen zertifizierte Testaufzeichnungen erforderlich sind.
F: Was ist der Unterschied zwischen XHGG502 und XHGG501A2?
Beide verfügen über 12,1-Zoll-Displays mit 400-MHz-Abtastung und 68 km Reichweite, aber der XHGG502 verfügt zusätzlich über den Berichtsgenerator und erweiterte Funktionen zur Wellenformverwaltung. Der XHGG502 richtet sich an Organisationen mit formalen Dokumentationsanforderungen, während der XHGG501A2 die gleichen Kerntestfunktionen zu einem günstigeren Preis für Benutzer bietet, die keine integrierte Berichtserstellung benötigen.
F: Welche Testmethoden werden unterstützt und wie wähle ich aus?
Niederspannungsimpulsmethode für offene/kurze/niederohmige Fehler, Kabellängenmessung und Wellengeschwindigkeitskalibrierung. Hochspannungsüberschlagsverfahren (mit externem HV-Generator) für Leckfehler mit hohem Widerstand. ARC-Mehrimpuls für hochohmige Überschlagsfehler. Beginnen Sie mit dem LV-Impuls für die Erstdiagnose und wählen Sie dann die geeignete HV-Methode basierend auf den Ergebnissen des Isolationswiderstandstests aus.
F: Welches Zubehör wird für einen vollständigen Testworkflow benötigt?
Für die LV-Impulsprüfung sind nur das XHGG502-Hauptgerät und die Messleitungen erforderlich. Für Hochspannungsüberschlags- und ARC-Mehrimpulsprüfungen benötigen Sie einen externen Hochspannungsimpulsgenerator (z. B. XHHV535-Serie) und einen Impulskoppler, der für die Prüfspannung ausgelegt ist. Zur präzisen Markierung des Grabungspunkts nach der Vorortung wird ein akustisch-magnetischer Ortungsgerät (z. B. 503D) empfohlen. Alle XZH TEST-Komponenten lassen sich nahtlos integrieren.
F: Kann ich benutzerdefinierte Geschwindigkeitsprofile für meinen Kabelbestand einrichten?
Ja. Der XHGG502 unterstützt sowohl voreingestellte Geschwindigkeitswerte für gängige Isolationstypen (XLPE ~172 m/μs, ölimprägniert ~160 m/μs) als auch vollständig anpassbare Geschwindigkeitseinstellungen. Für Unternehmen, die mehrere Kabeltypen verwalten, empfehlen wir, die Geschwindigkeit anhand einer gesunden Phase bekannter Länge jedes Kabeltyps in Ihrem Bestand zu kalibrieren und diese Profile für eine schnellere Feldeinrichtung bei zukünftigen Tests zu speichern.
F: Welche Standards erfüllt der XHGG502?
Der XHGG502 ist CE- und ISO-zertifiziert und entspricht GB/T 18268.1 (EMV-Anforderungen für elektrische Prüfgeräte), DL/T 849.1-2019 (allgemeine Spezifikationen für Kabelfehlertester) und JJF1042-2020 (Kalibrierungsspezifikation für Kabelfehlersuchgeräte). Eine 12-monatige Garantie mit lebenslangem technischem Support ist Standard.
Fordern Sie ein Angebot für den XHGG502 an – geben Sie Ihren Kabelbestand für die Einrichtung eines individuellen Geschwindigkeitsprofils an.
