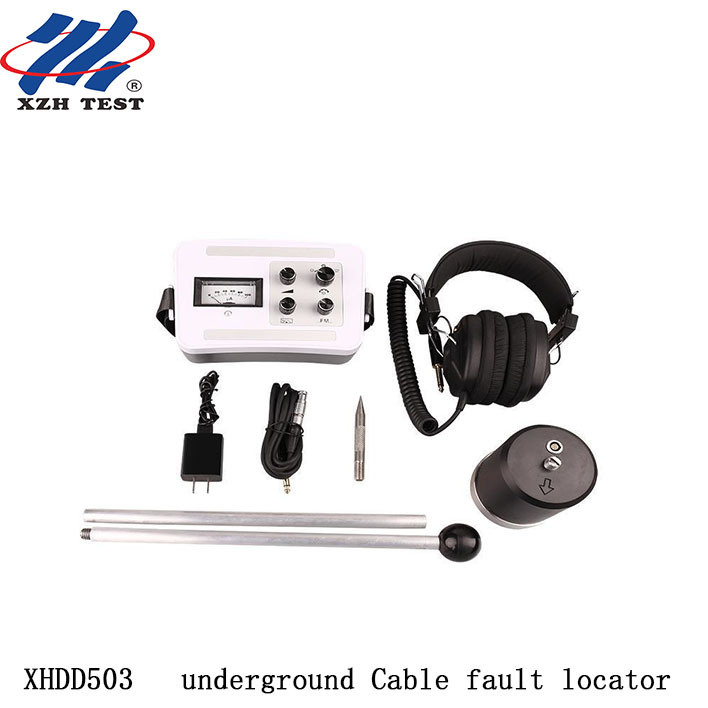

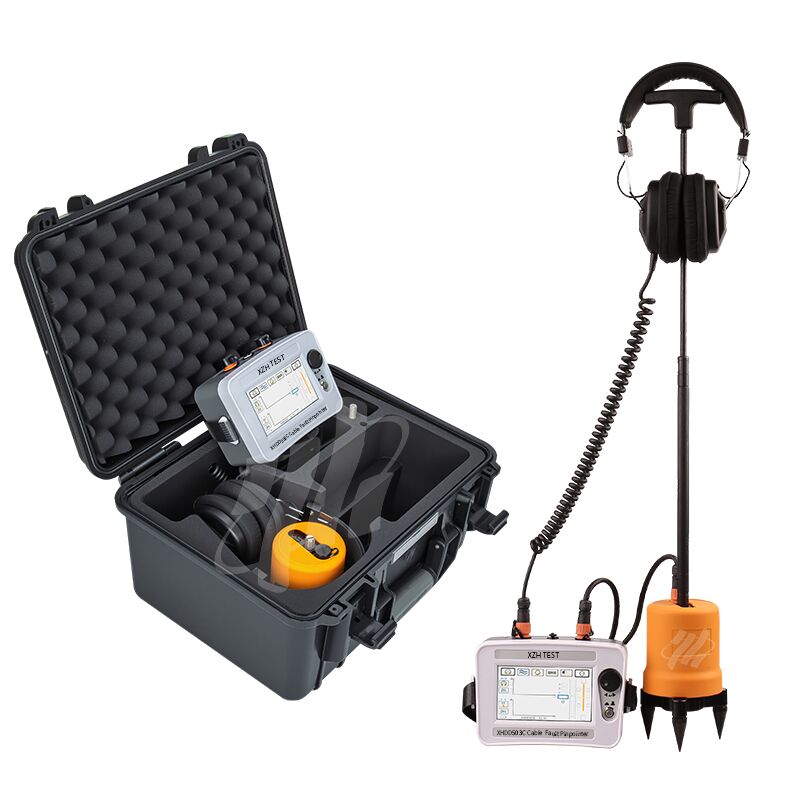

Unterirdischer Kabel Fehlerortungsgerät XHDD503
Das XHDD503 Kabel Fehlerortungsgerät nutzt die Prinzipien der Vibrationsaufnahme und der elektromagnetischen Induktion, um unterirdische Kabelfehler präzise zu lokalisieren. Mit Hilfe eines Hochspannungs-Impulsgebers erzeugt ein Überschlag am Fehlerpunkt Vibrationswellen, Schallwellen und elektromagnetische Wellen. Diese physikalischen Phänomene werden von einer spezialisierten Sonde aufgenommen, vom Gerät verstärkt und verarbeitet und dem Bediener zur akustischen und visuellen Beurteilung angezeigt, um die präzise Fehlerortung direkt über dem Kabel abzuschließen.
Geeignet für niederohmige Kurzschluss-, Unterbrechungs- und Trennfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln aus verschiedenen Materialien mit unterschiedlichen Querschnitten und Medien. Entspricht den DL/T 849.2-2019 Standards für Kabel Fehlerortungsgeräte.
Wichtige Leistungsvorteile
Vergrößerung: 500.000x | Ortungstiefe: >10m | Akkulaufzeit: 20+ Stunden | Ruhestrom: <10mA
1.Empfängt synchron Vibrationswellen, Schallwellen und elektromagnetische Wellen, die während der Entladung am Fehlerpunkt erzeugt werden.
2.Getrennt konstruierte und unabhängig gespeiste akustische und magnetische Kanäle für überlegene Entstörfähigkeit.
3.500.000-fache Supervergrößerung mit >10m Ortungstiefe für tief vergrabene Kabelfehler.
4.Analoges Mikroamperemeter-Design zeigt die Signalstärke und den Trend auf einen Blick.
5.Einstellbarer Nullpegel passt sich an verschiedene Umgebungen mit starken und schwachen Signalfeldern an.
6.Ultra-Low-Power-Design mit <10mA Ruhestrom sorgt für über 20 Stunden kontinuierlichen Feldbetrieb.
7.Mehrschichtiger physikalischer Isolationssensor mit IP65 Wasserschutz.
| Parameter |
Spezifikation |
| Vergrößerung |
500.000-fach |
| Ortungsgenauigkeit |
<0,1m (akustisch-magnetisch) |
| Ausgangsimpedanz |
350Ω |
| Ortungstiefe |
>10 Meter |
| Ruhestrom |
<10mA |
| Kontinuierlicher Betrieb |
>20 Stunden |
| Arbeitsstromversorgung |
4 × 3,7V 3200mAh Lithiumbatterien |
| Umgebungstemperatur |
-25 ~ 65℃; Luftfeuchtigkeit: ≤90% |
Die akustisch-magnetische Synchronisationsmethode ist eine hochpräzise und einzigartige Fehlerortungstechnik. Ihr Prinzip basiert auf der traditionellen akustischen Ortung, erweitert durch die Detektion und Anwendung von elektromagnetischen Signalen.
Wenn ein Hochspannungsimpuls auf das fehlerhafte Kabel wirkt, tritt am Fehlerpunkt ein Überschlag auf, der Vibrationswellen, Schallwellen, elektromagnetische Wellen und andere physikalische Phänomene erzeugt. Das Gerät detektiert diese Signale gleichzeitig über sein Zweikanal-Design (akustisch + magnetisch). Durch den Vergleich der Zeitdifferenz zwischen dem elektromagnetischen Signal (nahezu sofortige Ausbreitung) und dem akustischen Signal wird die genaue Entfernung zum Fehlerpunkt berechnet. Der Bediener bewegt die Sonde, um den Punkt mit der kleinsten Zeitdifferenz zu finden, was den genauen Fehlerpunkt direkt darunter anzeigt.
Die unabhängig gespeisten akustischen und magnetischen Kanäle verbessern die Entstörfähigkeit erheblich und machen dieses Gerät auch in elektrisch verrauschten Feldumgebungen wirksam, in denen traditionelle Einkanal-Akustikdetektoren Schwierigkeiten haben.

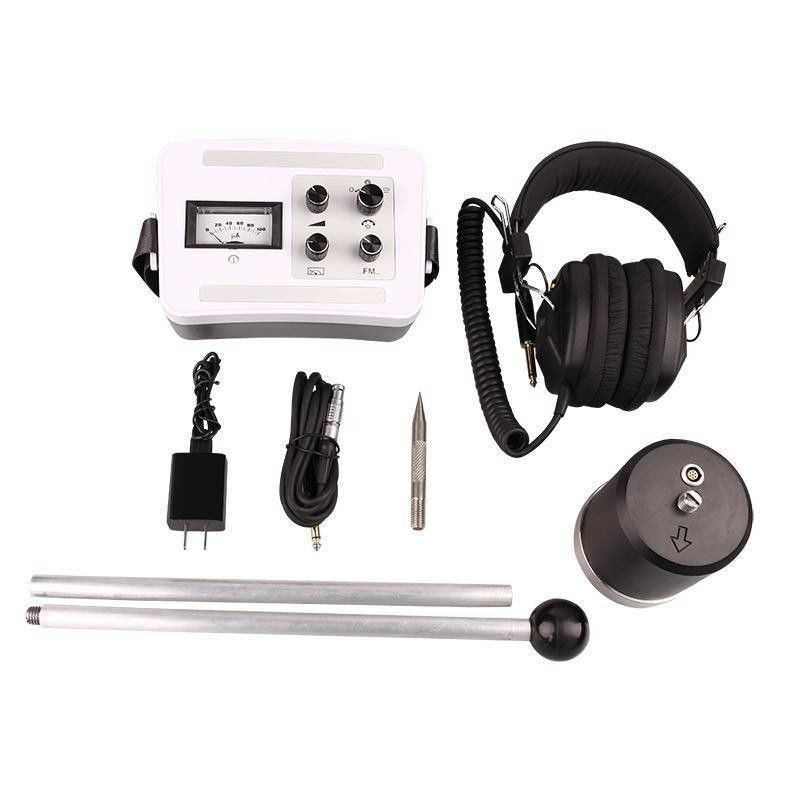

| Komponente |
Menge |
| Kabel Fehlerortungsgerät (Haupteinheit) |
1 |
| Sonde (inkl. Verbindungsstange und Sensor) |
1 |
| 7-adriges Signalkabel |
1 |
| Kopfhörer |
1 |
| Ladegerät |
1 |
Kundendienst: 12 Monate kostenlose Garantie für Produktqualitätsprobleme, lebenslange Wartung und technischer Support.
Vor-Ort-Fotos
Häufig gestellte Fragen
F: Was bedeutet die 500.000-fache Supervergrößerung in der Praxis?
Die 500.000-fache Signalverstärkung ermöglicht es dem Ortungsgerät, extrem schwache akustische und magnetische Signale von tiefen oder hochohmigen Fehlern zu detektieren, die schwache Entladungsimpulse erzeugen. Dies ist besonders wertvoll für Kabel, die tiefer als 5 m vergraben sind oder sich in dämpfenden Bodenverhältnissen befinden, wo Standard-Ortungsgeräte kein Signal an der Oberfläche registrieren.
F: Wie verbessert die 20-stündige Dauerbetriebszeit die Feldproduktivität?
Die erweiterte Akkulaufzeit von 20 Stunden deckt mehrtägige Feldeinsätze mit einer einzigen Ladung ab und eliminiert die Notwendigkeit, Ersatzbatterien mitzuführen oder zur Aufladung zur Basis zurückzukehren. Dies ist entscheidend für abgelegene Standorte, Offshore-Windparks und überland verlaufende Kabeltrassen, an denen keine Ladeinfrastruktur verfügbar ist. Das Gerät kann zwei volle Schichten plus nächtliche Überwachung ohne Unterbrechung laufen.
F: Für welche Arten von Kabelfehlern ist dieses Ortungsgerät ausgelegt?
Entwickelt für Überschlag- und Hochohm-Leckagefehler in unterirdischen Stromkabeln bis 35 kV. Das akustisch-magnetische Hochgewinn-Detektionssystem funktioniert mit jedem HV-Stoßgenerator, der periodische Entladungsimpulse erzeugt. Es ist kompatibel mit XLPE-, ölimprägnierten Papier- und Gummi-/Kunststoff-Dielektrikumkabeln sowohl in direkt vergrabenen als auch in Rohrsystemen.
F: Wie bestätigt man, dass man sich direkt über dem Fehlerpunkt befindet?
Die akustisch-magnetische Synchronisationsanzeige zeigt die Zeitdifferenz zwischen dem elektromagnetischen Impuls (momentan) und der akustischen Welle (verzögert durch die Bodenlaufzeit) an. Wenn man sich direkt über dem Fehler befindet, erreicht diese Zeitdifferenz ihr Minimum. Eine Bewegung weg davon erhöht die Zeitdifferenz. In Kombination mit der maximalen akustischen Lautstärke am Epizentrum des Fehlers erhält man eine doppelte Bestätigung vor dem Ausgraben.
F: Funktioniert das Ortungsgerät mit jedem HV-Stoßgenerator?
Ja. Das Ortungsgerät ist quellunabhängig und funktioniert mit jeder Ausrüstung, die periodische Hochspannungsentladungsimpulse erzeugt: integrierte Systeme (XHHV535-Serie), traditionelle Prüftransformatoren + Kondensatorbänke und Durchbrennbrücken im Pulsmodus. Für beste Ergebnisse verwenden Sie den periodischen/zyklischen Entladungsmodus in Intervallen von 5-10 Sekunden für eine konsistente Erkennung des akustischen Rhythmus.
F: Welche Garantie und welcher Support sind enthalten?
12 Monate Standardgarantie für Herstellungsfehler, mit lebenslangem technischen Support. CE- und ISO-zertifiziert. Das Paket enthält das Ortungsgerät, Kopfhörer, Bodensensor, Tragetasche, Ladegerät und Bedienungsanleitung. Schulungen vor Ort und erweiterte Garantieoptionen auf Anfrage erhältlich.
