Xhdd503c Fertigungsfabrik Multifunktions-Acousto-Magnetische Synchronisierung Kabel Fehler-Punktierung Locator

Name: Xhdd503c Fertigungsfabrik Multifunktions-Acousto-Magnetische Synchronisierung Kabel Fehler-Punktierung Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDDS503C
Price: 1,050.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	China
Markenname:	XZH Test
Zertifizierung:	CE/ISO
Modellnummer:	XHDDS503C

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH Test

Zertifizierung:

CE/ISO

Modellnummer:

XHDDS503C

Hervorheben:

High Light

Hervorheben:

Akustisch-Magnetischer Kabelfehlerortungsgerät

Multifunktionsgerät zur Feststellung von Kabelfehlern

Synchronisationskabel Fehlerlocker mit Garantie

Trading Information

Min Bestellmenge:

1Unit

Verpackung Informationen:

Holzkiste

Lieferzeit:

5-8Work Tage

Zahlungsbedingungen:

T/t

Versorgungsmaterial-Fähigkeit:

2000Unit/Jahr

Produkt-Beschreibung

Grundlegende Informationen

Modell-Nr.

XHDD503C

Anschlüsse

RJ11

Testmodus

Soforttest

Verwendung

Audiokabeltester, Koaxialkabeltester, Digitalkabeltester

Testbereich

Kabel bilden

Kabeltyp

Geschirmt

Stromversorgung

Elektrizität

Zertifizierung

CE, IEC

Kundenspezifisch

Farbe

Schwarz

Transportverpackung

Holzkiste

Spezifikation

52*44*37

Markenzeichen

XZH TEST

Ursprung

Shaanxi

Verpackung & Lieferung

Paketgröße

52,00 cm * 44,00 cm * 37,00 cm

Bruttogewicht des Pakets

14.000 kg

Produktbeschreibung

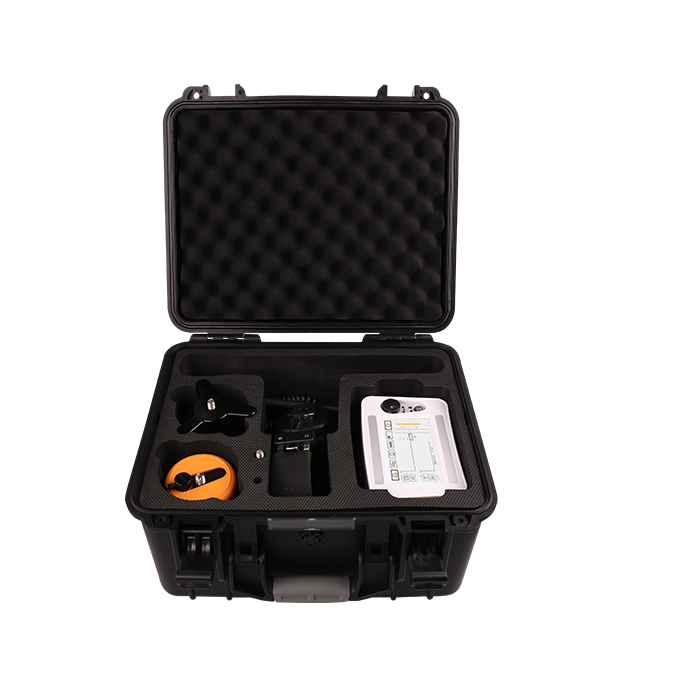

Xhdd503c Fertigungsfabrik Multifunktions-Acousto-Magnetische Synchronisierung Kabel Fehler-Punktierung Locator 0

Beschreibung:

XHDD503C ist ein intelligenter digitaler Kabelfehler-Pinpointer. Es ist in einem hochwertigen PVC-Schutzgehäuse untergebracht, tragbar und leicht. Das gesamte Set ist mit einem 7-Zoll-Großbildschirm-Signalgenerator, Touch-Bedienung, bequem und modisch, mit hochwertigen Stereo-Kopfhörern ausgestattet, die sehr angenehm zu tragen sind und deutlich den Entladungsklang des Fehlerpunkts hören können, ohne die Ohren zu verletzen. Seine Sonde besteht aus schwarzer Aluminiumlegierung, der gesamte Körper ist sehr strukturiert, und es gibt ein gewisses Gefühl von Gewicht in der Hand, was sich sehr gut für die Vor-Ort-Erkennung eignet.

Es verwendet die akustisch-magnetische Synchronisationsmethode, um den Fehler zu lokalisieren, was eine sehr genaue und einzigartige Lokalisierungsmethode ist. Wenn der Hochspannungsgenerator das fehlerhafte Kabel schockt und entlädt, wird der durch die Entladung am Fehlerpunkt erzeugte Ton an den Boden übertragen, und das Tonsignal wird von der hochempfindlichen Sonde aufgenommen. Nach der Verstärkung und Überwachung durch Kopfhörer können Sie den "Knall"-Ton hören. Gleichzeitig empfängt die eingebaute Sonde der Sonde das Magnetfeldsignal in Echtzeit, wobei das Prinzip verwendet wird, dass die Ausbreitungsgeschwindigkeit des Magnetfelds viel höher ist als die Ausbreitungsgeschwindigkeit des Schalls, und beurteilt die Entfernung des Fehlerpunkts durch Erkennung der Zeitdifferenz zwischen dem elektromagnetischen Signal und dem Tonsignal. Bewegen Sie die Sensorposition kontinuierlich, um den Punkt mit der kleinsten Zeitdifferenz zwischen dem akustisch-magnetischen und dem Magnetfeld zu finden, dann befindet sich die genaue Position des Fehlerpunkts darunter.TonkanalDie Kombination aus der akustischen Messmethode und der akustisch-magnetischen Synchronisationsmethode ermöglicht es dem Bediener, die Erkennungsmethode frei nach den Nutzungsgewohnheiten zu wählen.TonkanalDas Gerät ist mit einer Hintergrundrauschunterdrückungstechnologie ausgestattet. Solange der Bediener die BNR-Taste drückt, kann das Umgebungsstörgeräusch effektiv gefiltert werden, und der Entladungsklang des Fehlerpunkts kann deutlich gehört werden, wenn der Fehlerpunkt durch die akustische Messmethode erkannt wird.

Der Verstärkungswert und der Auslösewert des akustischen Signals und des Magnetsignals können manuell an die tatsächliche Situation des Erkennungsortes angepasst werden, um die Erkennung genauer zu machen.
Das Gerät verfügt über die Funktion der zusätzlichen Anzeige des Kabelpfads, wodurch der Bediener nicht vom Kabelpfad abweicht, wenn er den Punkt fixiert.TonkanalEingebauter wiederaufladbarer Lithium-Ionen-Akku, schnelles Aufladen und lange Nutzungsdauer.

Kleine Größe, geringes Gewicht, leicht zu tragen.TonkanalAkustisch-magnetische SynchronisationTonkanalBandbreite: l All-Pass: 100Hz~1500Hz, Tiefpass: 100Hz~400Hz, Hochpass: 150Hz~1500Hz, l Bandpass: 200Hz~600Hz.

Signalverstärkung: einstellbar von 0 bis 7.

Festpunktgenauigkeit: 0,1 m.

Magnetfeldkanal

Einstellbar von 0 bis 7.

Hintergrundrauschunterdrückungsmodus

BNR

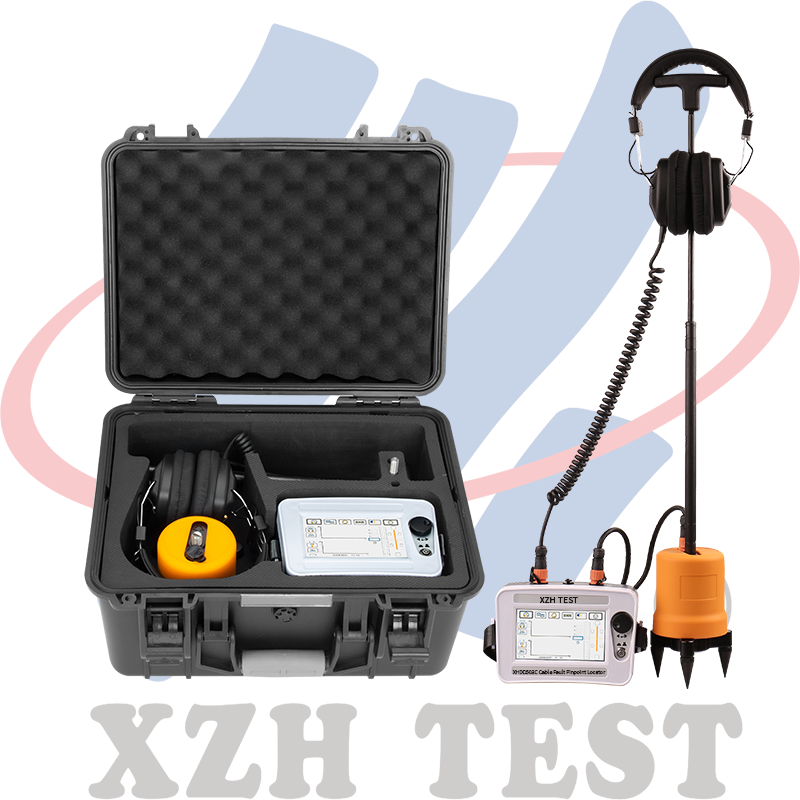

Xhdd503c Fertigungsfabrik Multifunktions-Acousto-Magnetische Synchronisierung Kabel Fehler-Punktierung Locator 1

Xhdd503c Fertigungsfabrik Multifunktions-Acousto-Magnetische Synchronisierung Kabel Fehler-Punktierung Locator 2

Intensitätsbalkendiagrammanzeige, Tonauslöseschwelle (0-100 Dateien) ist einstellbar.	Elektromagnetisches Signal	Intensitätsbalkendiagrammanzeige, Magnetfeldauslöseschwelle (0-100 Dateien) einstellbar
		Akustisch-magnetischer Zeitdifferenz-Positionierungsmodus
		Wellenformanzeige, akustische und magnetische Zeitdifferenzanzeige.
	Pfad-Hilfetest	Die Pfadrichtung wird durch Symbole links und rechts vom Kabel angezeigt.
Stromversorgung	Batterie
Eingebauter Lithium-Ionen-Akkupack, Spannung 8,4 V, Kapazität 4,4 Ah	Nutzungsdauer
Dauerbetriebszeit > 8 Stunden;	Ladegerät
Eingang AC220V±10%, 50Hz; Nennausgang 8,4V, 1A	Ladezeit
<6 Stunden	Anzeigemethode
*7-Zoll-Farb-LCD, 1024600 Auflösung, mit Touch-Funktion.**	Volumen		479X387X210mm (mit PVC-Gehäuse)
	Gewicht		6,7 kg
	Umgebungstemperatur		-25
	ºC-		40
ºC	, Luftfeuchtigkeit 5-90% RH, Höhe
<4500m.	Installationsanweisungen
