Stromkabelfehler-Pinpointer Ein Rahmen-Strom unterirdischer Kabelfehler-Locator

Name: Stromkabelfehler-Pinpointer Ein Rahmen-Strom unterirdischer Kabelfehler-Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	CE, ISO
Modellnummer:	XHDD503E

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

CE, ISO

Modellnummer:

XHDD503E

Modellnummer:

XHDD503E

Verwendung:

Netzwerkkabelprüfer, Audio-Kabelprüfer, Koaxialkabelprüfer, Digikabelprüfer

Leistung:

Strom

Angepasst:

Angepasst

Farbe:

Schwarz

Filter:

200 Hz bis 1600 Hz Optional

Ausgangsgewinn:

16 Niveaus (0 bis 112 dB)

Akustisch-magnetische Positionierungsgenauigkeit:

Weniger als 0,2 m

Genauigkeit der Schrittspannung:

Weniger als 0.5m

Richtigkeit der Pfadbestimmung:

Weniger als 0.5m

Transportpaket:

Holzkoffer

Warenzeichen:

XZH -Test

Herkunft:

CHINA

HS -Code:

9031809090

Versorgungsmaterial-Fähigkeit:

2000pcs/Jahr

Anpassung:

Verfügbar

After-Sales-Service:

Garantieurkunde

Garantie:

12 Monate

Hervorheben:

High Light

Hervorheben:

Stromkabelfehler-Pinpointer

Unterirdischer Kabel-Fehler-Pinpointer

Trading Information

Min Bestellmenge:

1 Einheit

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

5 bis 8 Tage

Zahlungsbedingungen:

T/T

Produkt-Beschreibung

Beschreibung
Der Kabelfehlerortungsgerät nutzt die Prinzipien der Schwingungsaufnahme und der elektromagnetischen Induktion, um die spezifische Position des Kabelfehlerpunkts zu bestimmen. Ein Hochspannungsimpulsgenerator wird verwendet, um einen Überschlag an der Fehlerstelle zu verursachen. Physikalische Phänomene wie Schwingungswellen, Schallwellen und elektromagnetische Wellen, die durch den Überschlag an der Fehlerstelle erzeugt werden, werden von einer speziellen Sonde des Ortungsinstruments aufgenommen, verstärkt, verarbeitet, angezeigt und vom Kabelfehlerortungsinstrument ausgegeben. Die genaue Position des Fehlerpunkts wird durch das Gehör und das Sehvermögen des Testers bestimmt. Das heißt, die Aufgabe, den Kabelfehlerpunkt "direkt über dem Kabel und innerhalb des Bereichs der Grobmessung" genau zu lokalisieren, ist abgeschlossen.
Dieses Festpunktinstrument eignet sich für niederohmige, Kurzschluss-, Leerlauf- und Unterbrechungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und vergrabenen Drähten aus verschiedenen Materialien mit unterschiedlichen Querschnitten und Medien sowie für hochohmige Leckagen und hochohmige Überschlagfehler.
Produktmerkmale
1. 5-Zoll-Touch-LCD mit hoher Helligkeit sorgt für Sichtbarkeit bei Sonnenlicht.
2. Es verfügt über 4 Testmodi: Standard, erweitert, Rauschunterdrückung und benutzerdefiniert.
3. Es verfügt über 4 Positionierungsfunktionen: akustisch-magnetische Synchronisation, reiner akustischer Modus, reiner magnetischer Modus und Schrittspannung.
4. Es verfügt über eine Hintergrundrauschunterdrückungstechnologie und kann aus einer Vielzahl von Filterverfahren wählen.
5. Ausgestattet mit BNR- und Stummschaltungsfunktionen.
4. Es hat eine Pfadabweichungsanzeige.
5. Ausgestattet mit mehrschichtigen physikalischen Isolationssignalsensoren, Wasserdichtigkeitsgrad IP65.
6. Eingebauter Lithium-Akku mit großer Kapazität, lange Standby-Zeit, ausgestattet mit Schnellladegerät.
7. Klein und leicht, einfach zu bedienen und einfache Mensch-Maschine-Schnittstelle.

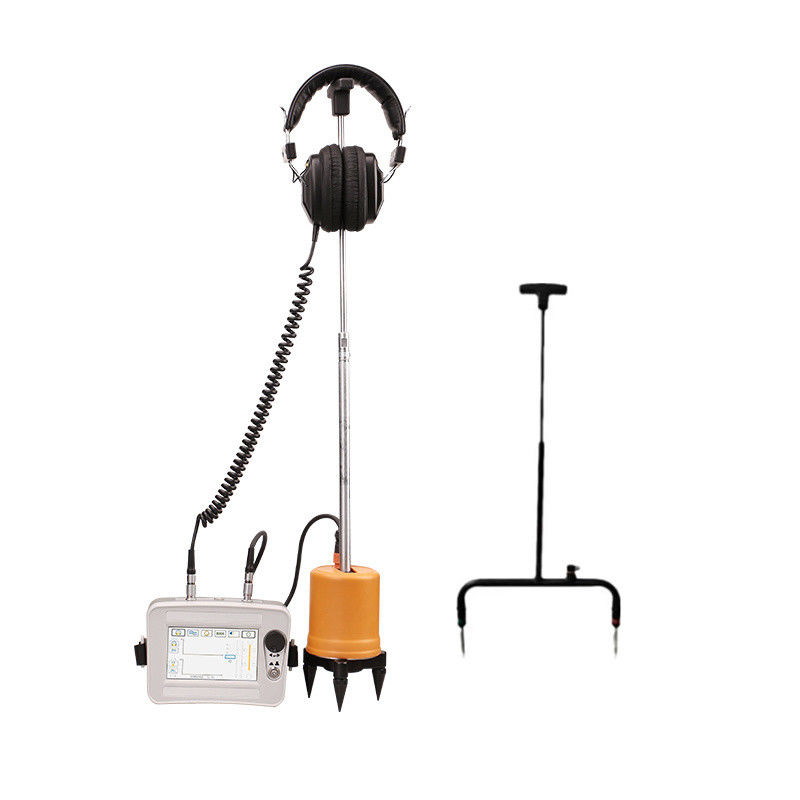

Stromkabelfehler-Pinpointer Ein Rahmen-Strom unterirdischer Kabelfehler-Locator 1

Technische Spezifikation

Filterparameter	lAllpass: 100 Hz ~ 1600 Hz.
	lTiefpass: 100 Hz ~ 300 Hz.
	lQualcomm: 160 Hz ~ 1600 Hz.
	lBandpass: 200 Hz ~ 600 Hz.
Kanalverstärkung:	8 Stufen einstellbar.
Magnetkanalverstärkung:	8 Stufen einstellbar.
Schrittspannungsverstärkung:	8 Stufen einstellbar.
Ausgangsverstärkung:	16 Stufen (0~112 dB)
Ausgangsimpedanz:	350Ω
Akustomagnetische Positionierungsgenauigkeit:	≤0,1 m.
Schrittspannungs-Positionierungsgenauigkeit:	≤ 0,5 m.
Pfadidentifikationsgenauigkeit:	≤ 0,5 m.
Es verfügt über BNR-Hintergrundrauschunterdrückungs- und Stummschaltungsfunktionen.
Anzeigesteuerungsmethode:	5-Zoll-Touchscreen-Steuerung mit hoher Helligkeit.
Stromversorgung:	4*18650 Standard-Lithiumbatterien.
Standby-Zeit:	mehr als 8 Stunden.
Volumen:	428L×350B×230H
Gesamtgewicht:	7 kg.
Umgebungstemperatur:	-25~65ºC; Relative Luftfeuchtigkeit: ≤90%.

Funktionsweise
1. Akustomagnetische Synchronisationsmethode:
Die akustomagnetische Synchronisationsmethode ist eine sehr genaue und einzigartige Methode zur präzisen Fehlerortung. Ihr Prinzip basiert auf der traditionellen akustischen Punktbestimmungsmethode und fügt die Erkennung und Anwendung elektromagnetischer Signale hinzu.
Wenn der Hochspannungsgenerator einen Impulsausstoß auf dem fehlerhaften Kabel durchführt, wird der durch die Entladung an der Fehlerstelle erzeugte Schall zum Boden übertragen. Das Schallsignal wird von einer hochempfindlichen Sonde aufgenommen. Nach der Verstärkung ist durch das Hören mit Kopfhörern ein "Knall"-Geräusch zu hören.
Die eingebaute Sonde der Sonde empfängt das Magnetfeldsignal in Echtzeit und verwendet das Prinzip, dass die Ausbreitungsgeschwindigkeit des Magnetfelds viel höher ist als die Ausbreitungsgeschwindigkeit des Schalls, um die Entfernung des Fehlerpunkts durch Erkennung der Zeitdifferenz zwischen dem elektromagnetischen Signal und dem Schallsignal zu bestimmen. Bewegen Sie die Sensorposition weiter, um den Punkt mit der kleinsten akustomagnetischen Zeitdifferenz zu finden, dann befindet sich die genaue Position des Fehlerpunkts darunter.
Traditionelle akustische Messgeräte verwenden im Allgemeinen nur Kopfhörer zur Überwachung oder werden durch das Ausschlagen des Zeigers des Messgeräts ergänzt, um das Entladungsgeräusch an der Fehlerstelle zu identifizieren. Da das Entladungsgeräusch in einem Augenblick verschwindet und sich nicht wesentlich vom Umgebungsrauschen unterscheidet, bringt es oft große Schwierigkeiten für Bediener mit sich, die nicht sehr erfahren sind. Die akustomagnetische Synchronisationsmethode vermeidet effektiv die oben genannten Probleme der traditionellen akustischen Messmethode.
2. Reines Schallverfahren:
Das reine Schallverfahren besteht aus einem akustischen Schwingungssensor, einem Signalverstärker, einer Filterschaltung, einer Abtasteinheit, einem Prozessor, einer Anzeigeeinheit, einer Leistungsverstärkereinheit, Kopfhörern usw.
Das reine Schallverfahren wird hauptsächlich zur Messung von Hochohm- und Überschlagfehlern verwendet. Sein Hauptprinzip besteht darin, eine Hochspannungsquelle zu verwenden, um eine Impulsspannung an das fehlerhafte Kabel anzulegen, um einen Durchschlag an der Fehlerstelle zu verursachen, und dann den während der Entladung erzeugten Schall zu verwenden, um den Fehler genau zu lokalisieren. Der akustische Schwingungssensor wandelt das akustische Signal in ein elektrisches Signal um, das von einem Signalverstärker und einer Filterschaltung verstärkt und gefiltert wird. Schließlich wird es über Kopfhörer in Schall umgewandelt, oder die Intensität des Schalls wird angezeigt. Der Ort mit der größten Schallintensität ist die Fehlerstelle.
3. Reines Magnetverfahren:
Das reine Magnetverfahren kann den Kabelpfad und die genaue Position des Kabelfehlerpunkts bestimmen. Sein Hauptprinzip besteht darin, eine Hochspannungsquelle zu verwenden, um eine Impulsspannung an das fehlerhafte Kabel anzulegen, eine Induktionsspule zu verwenden, um das Impulssignal aufzunehmen, und anhand der Eigenschaften des Impulssignals zu beurteilen, ob es vom Kabel abweicht. Wenn die Eigenschaften der aufgenommenen Impulssignale abweichen, wird dies als Fehlerpunkt bestimmt.
4. A-Rahmen-Methode:
Wenn ein Erdschluss in einem vergrabenen Kabel auftritt, können wir die Potentialdifferenzmethode verwenden, um die Fehlerstelle zu finden. Die Methode besteht darin, eine Testspannung zwischen dem Testpunkt des fehlerhaften Kabels und der Erde anzulegen, dann wird ein verteiltes elektrisches Feld konzentrisch zum Eintrittspunkt um den Eintrittspunkt des Kabels gebildet. Es gibt keine Potentialdifferenz zwischen beliebigen Punkten mit demselben Radius in diesem elektrischen Feld, aber es gibt eine Potentialdifferenz zwischen beliebigen zwei Punkten mit unterschiedlichen Radien (Punkte A und B in der Abbildung), und wenn der Abstand zwischen den beiden Punkten fest ist, ist der Abstand zwischen den beiden Punkten. Je näher das Objekt ist, desto stärker ist die Potentialdifferenz.
Mit dieser Funktion können wir die Punkte A und B schrittweise dem Mittelpunkt näher bringen. Wenn sich die Fehlerstelle genau zwischen den Punkten A und B befindet, wird die Potentialdifferenz Null. Wenn es sich weiter über die Fehlerstelle hinaus bewegt, kehrt sich die Polarität der Potentialdifferenz um, so dass der Erdungspunkt durch Hin- und Herbewegen genau bestimmt werden kann.
Instrumentenaufbau und Anweisungen
Zusammensetzung des Instruments
1. Kabelfehlerortungsgerät: Lokalisieren Sie Kabelfehlerpunkte genau innerhalb des Grobmessbereichs.
2. Sonde: einschließlich Sonde, Sonde, drei Krallen und Verbindungsstange, verbunden mit dem Eingangskanal zum Empfangen von Signalen.
3. Tragen Sie Kopfhörer; verbinden Sie den Eingangskanal des Ortungsinstruments (Rückmeldung des Ausgangssignals).
4.7-adriges Signalkabel: Verbindungskabel zwischen dem Ortungsinstrument und der Sonde (Verbindung des Ortungsinstruments und der Sonde).
5. Ladegerät: Zum Aufladen an die Ladebuchse des Instruments anschließen.
6.A-Rahmen: Wird beim Testen mit der Schrittspannungsmethode verwendet.
7. A-Rahmen-Anschlusskabel: Kabelfehlerortungsgerät und A-Rahmen-Anschlusskabel.
8. Erdungsstift: Ein passendes Zubehör für den A-Rahmen.

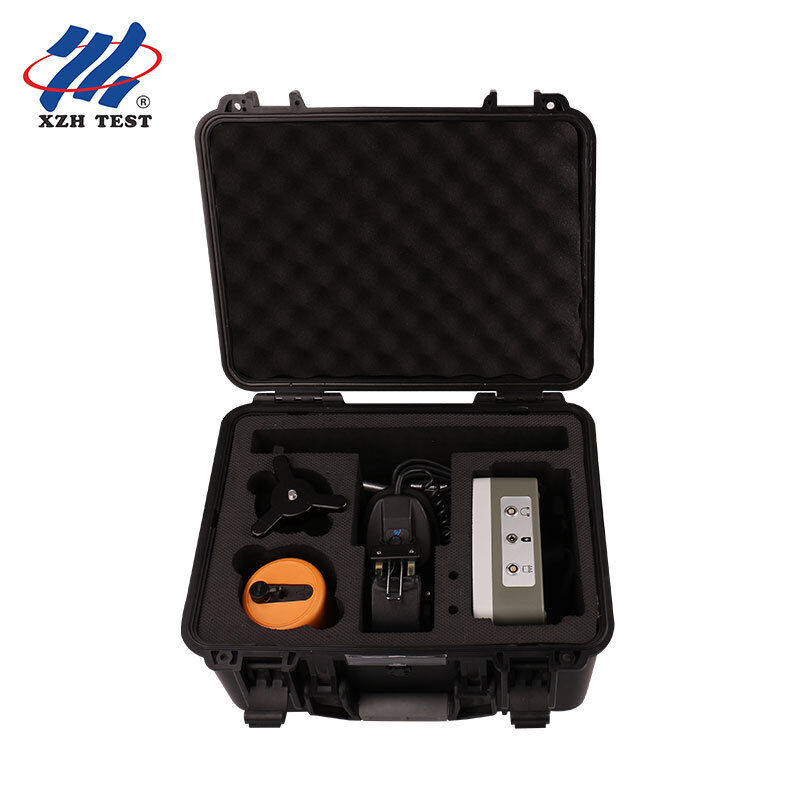

Packliste

Stromkabelfehler-Pinpointer Ein Rahmen-Strom unterirdischer Kabelfehler-Locator 3

Sobald der A-Rahmen angeschlossen ist, wechselt er automatisch in die Testoberfläche, wie rechts gezeigt.
Beachten Sie, dass sich am unteren Rand von Rahmen A Pfeile befinden, rot und grün, wobei rot vorne und grün hinten ist. Dies bedeutet, dass rot das Ende des Kabels und grün den Anfang des Kabels anzeigt.

Bewegen Sie den A-Rahmen langsam entlang des Kabelverlaufswegs zum Kabelende und beobachten Sie die Änderungen in den roten und grünen Balkendiagrammen auf dem Testbildschirm. Dies spiegelt eine Änderung der Stromrichtung wider.
In großer Entfernung vom Schadenspunkt erscheinen die roten und grünen Balken auf dem Bildschirm leicht unregelmäßig und klein.
Wenn Sie sich dem Fehlerpunkt nähern, z. B. etwa 5 Meter vom Fehlerpunkt entfernt, werden Sie feststellen, dass das rote Balkendiagramm sehr groß wird, wie im obigen Bild links gezeigt.
Wenn Sie sich direkt über dem Fehlerpunkt oder etwa 1-2 Meter vor und hinter dem Fehlerpunkt befinden, werden Sie feststellen, dass die roten und grünen Balkendiagramme sehr klein werden und auf dem Bildschirm wie im obigen Bild rechts angezeigt werden.
Sobald Sie den Fehlerpunkt passiert haben, z. B. etwa 5 Meter vom Fehlerpunkt entfernt, werden Sie feststellen, dass das grüne Balkendiagramm sehr groß wird.
Auf diese Weise können Sie durch geduldiges Suchen die Position des Fehlers finden.
