Trolley-Widerstands-Hochspannungspulsgenerator

XHHV535-4T

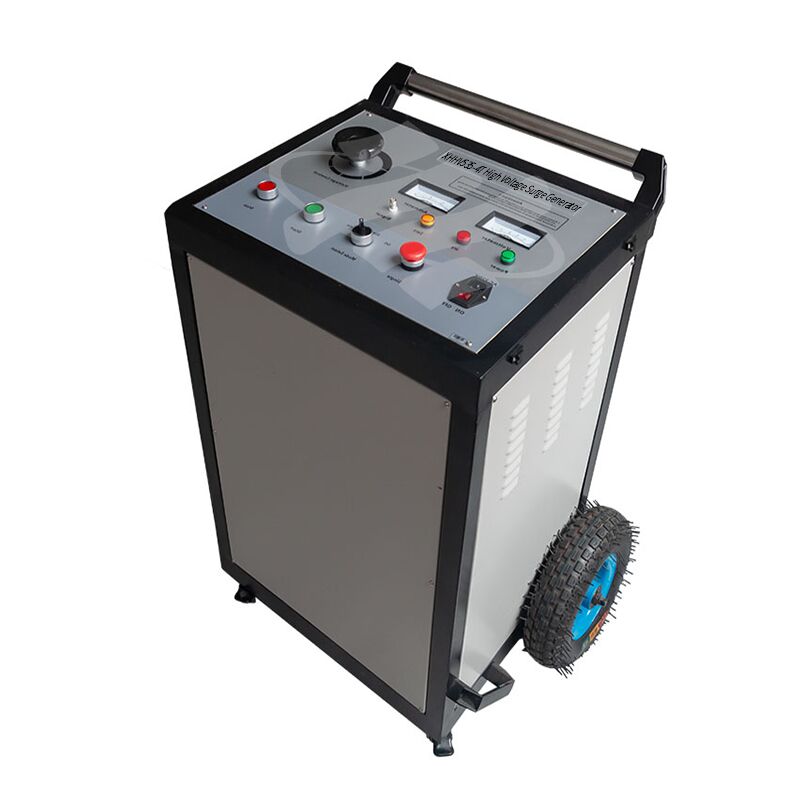

 Dieser Hochspannungsstoßgenerator XHHV535-4T integriert eine DC-Hochspannungsquelle, einen Energiespeicherkondensator, eine Entladungskugelvorrichtung, eine automatische Entladevorrichtung und ein hochwertiges experimentelles Instrument in Wagenbauweise. Das Gerät löst die Probleme der Bequemlichkeit, Portabilität, Sicherheit und Zuverlässigkeit herkömmlicher experimenteller Geräte vollständig.
Dieses Instrument verwendet hochpräzise, hochstabile spezielle Hochspannungselektronikkomponenten und Hochfrequenz-Hochspannungstechnologie, wodurch die gesamte Maschine einen einfachen Aufbau hat. Um die ursprüngliche Gewohnheit der Menschen beizubehalten, Transformatoren und Bedienboxen zur Erzeugung von DC-Hochspannung zu verwenden, verwendet dieser Impulsgenerator einen humanisierten Betriebsmodus und integriert ein mikrozuverlässiges Schaltungsdesign. Es ist sicher, zuverlässig und intuitiv. Erzielt wirklich den Effekt, nicht durch Stöße beschädigt zu werden, und verfügt außerdem über die Funktionen des automatischen Zeitstoßes, des manuellen Stoßes und der Spannungsfestigkeit. Es ist derzeit die benutzerfreundlichste DC-Stoß-Hochspannungsanlage in Wagenbauweise.

★ Hochspannungsimpulsausgang ist gleichmäßig und steuerbar;
★ Mit doppelter 2,5-stufiger Zeigeranzeige von Strom und Spannung, ist es intuitiv und klar, und der Stoßentladungsprozess ist auf einen Blick ersichtlich;
★ Hochspannungsseitige Spannungsmessung, in Echtzeit und präzise;
★ Mit Nullstart-Schutzfunktion, sicher und zuverlässig;
★ Einzigartiges Hochspannungsmessdesign, im Stoppzustand entlädt es automatisch die interne Kapazität des Geräts;
★ Die Entladezeit kann in zwei Modi ausgewählt werden: Zeitsteuerung und manuell;
★ Mit DC-Spannungsfestigkeitsfunktion;
★ Intern installierter hochpräziser Testkabel-Fehlerabtastwellenformmodul;
★ Humanisiertes Design-Trolley, leicht zu bewegen.

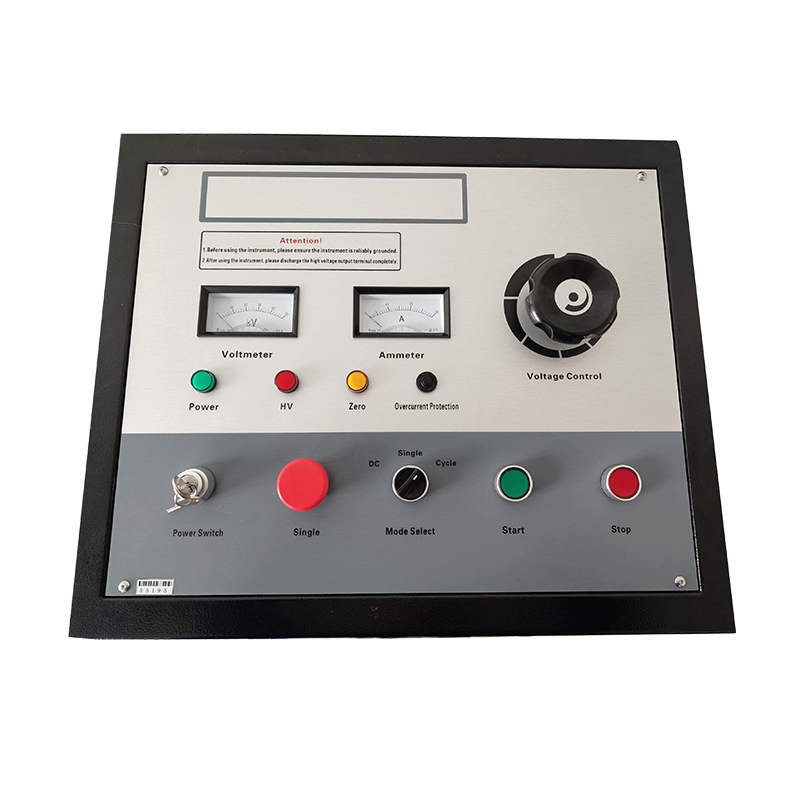

Einführung in das Bedienfeld
Amperemeter: Zeigt den Strom der Niederspannungsseite an

Voltmeter: Zeigt die Hochspannungsausgabe an

Null: bedeutet, dass sich der Spannungsregelknopf auf Null befindet. Die Starttaste ist nur dann wirksam, wenn die Nullanzeige heller ist.

HV: Hochspannungsausgangsanzeige. Leuchtet, bedeutet, dass eine Hochspannungsausgabe vorliegt. Andernfalls ist das Licht aus, es gibt keine Hochspannungsausgabe.

Stromversorgung: Die Stromversorgungsanzeige leuchtet und AC220V ist normal, nachdem der Netzschalter eingeschaltet wurde.

Netzschalter: AC 220V 50Hz Stromanschluss. Sicherungshalter und Hauptschalter des Geräts. 8A Sicherung.

Einzeln: Die Anzeige leuchtet, wenn die Einzelentladung gewählt wird

Modellauswahl: Spannungsfestigkeit, Einzelmodell und Zyklusmodell. Das DC-Modell dient zum Starten des Spannungsfestigkeitstests am Kabel. Das Einzelmodell wird durch Handsteuerung entladen. Drücken Sie die Taste 7 und stellen Sie dann den Hochspannungsknopf ein, um die Entladezeit von Hand zu steuern. Das Zyklusmodell wird automatisch entladen, was bedeutet, dass diese Funktion ausgewählt wird, um die Spannung nach dem Start der Hochspannung zu erhöhen, dieses Gerät löst automatisch eine Impulsentladung aus, die Zeit beträgt ca. 5 Sekunden.

Stopp: Wenn der Test abgeschlossen ist oder abnormal ist, drücken Sie die Taste, um die Hochspannungsausgabe zu unterbrechen, die Startstufe fällt automatisch ab, dies entlädt auch automatisch die verbleibende Hochspannung im Gerät.

Start: Im Nullzustand zum Hochziehen des Starts, die Hochspannung wird gestartet, gleichzeitig leuchtet das Hochspannungslicht. Im Nicht-Null-Zustand ist der Start ungültig.

Signal: Verwenden Sie ein doppeltes Q-Kabel, um den DC-Hochspannungsimpulsgenerator mit dem Kabelfehlerortungsgerät zu verbinden, nur bei Hochspannungsüberschlägen ist dies wirksam.

Spannungs regelung: Dieser Knopf befindet sich im Nullzustand, die Nullanzeige leuchtet, die Hochspannung kann gestartet werden. Nach dem Start der Hochspannung kann die Spannung mit dem Spannungsregelknopf erhöht werden.
