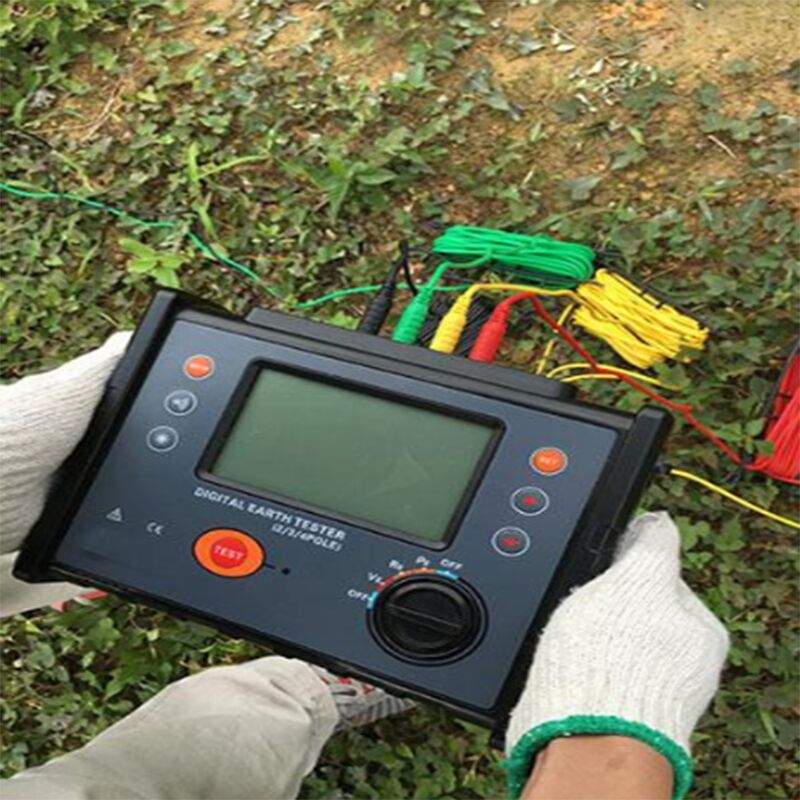

Digitaler Erdungswiderstands-Bodenwiderstandstesterist speziell für die Messung von Erdungswiderstand, Bodenwiderstand, Erdspannung und Wechselspannung konzipiert und hergestellt. Durch die Anwendung der neuesten digitalen und mikroprozessorbasierten Technologie, präzise 4-Pol-, 3-Pol- und einfache 2-Pol-Methode zur Erdungswiderstandsmessung, Import von FFT- und AFC-Technologie, mit einer einzigartigen Funktion der Anti-Interferenz-Fähigkeit und der Fähigkeit, sich an die Umgebung anzupassen, Konsistenz der Wiederholungstests, um hohe Präzision, hohe Stabilität und Zuverlässigkeit für längere Messungen zu gewährleisten, die in der Elektrizitätswirtschaft, Telekommunikation, Meteorologie, Ölfeldern, im Bauwesen, im Blitzschutz, in industriellen elektrischen Anlagen und anderen Bereichen der Erdungswiderstandsmessung, Bodenwiderstandsmessung, Erdspannungsmessung und Wechselspannungsmessung weit verbreitet ist.

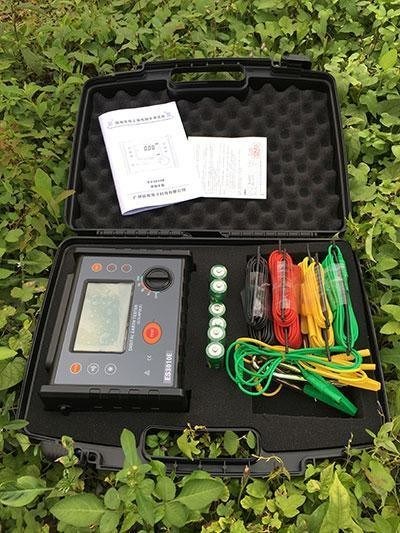

Digital Erdungswiderstands-Bodenwiderstandstesterbesteht aus Hauptgerät, Überwachungssoftware, Testkabeln, Hilfserdungsstiften, Kommunikationskabeln und anderen. Das große LCD-Display des Hauptgeräts ist mit blauer Hintergrundbeleuchtung und Balkendiagramm ausgestattet, das deutlich sichtbar ist. Gleichzeitig können 300 Datensätze gespeichert werden, die historische Abfragen und Online-Echtzeitüberwachung durch Überwachungssoftware, dynamische Anzeige, Alarmanzeige und Funktionen wie historischen Datenzugriff, Lesen, Speichern, Berichtsformulare, Drucken usw. erfüllen.
Hauptmerkmale
Funktion Messung von 2/3/4-Pol-Erdungswiderstand, Bodenwiderstand, Erdspannung, Wechselspannung
Stromversorgung DC 9V (Zi-Mn Trockenbatterie R14S 1,5V 6 Stück, Dauerbetrieb für 300 Stunden)
Messbereich Erdungswiderstand: 0,00Ω-30,00kΩ
Bodenwiderstand: 0,00Ωm-9000kΩm
Messmodus Präzise 4-Pol-Messung, 3-Pol-Messung, einfache 2-Pol-Messung
Messmethode Erdungswiderstand: Nennstrom-Änderungspolmethode, Messstrom 20mA Max
Bodenwiderstand: 4-Pol-Messung (Wenner-Methode)
Erdspannung: Durchschnittsgleichrichtung (zwischen P(S)-ES)
Stromverbrauch Standby: ca. 20mA (Hintergrundbeleuchtung aus)
Start und mit Hintergrundbeleuchtung: ca. 45mA (25mA ohne Hintergrundbeleuchtung)
Messung: ca. 100mA (Hintergrundbeleuchtung aus)
Gewicht Gesamtgewicht: 4,5 kg (inkl. Verpackung)
Tester: 1443g (inkl. Batterie)
Testkabel: 1560g
Hilfserdungsstifte: 935g (4 Stück)
Arbeitstemperatur & Luftfeuchtigkeit -10ºC-40ºC, unter 80% rF
Lagertemperatur & Luftfeuchtigkeit -20ºC-60ºC, unter 70% rF
Überlastschutz Messung des Erdungswiderstands: zwischen jeder Schnittstelle von C(H)-E,P(S)-ES, AC 280V/3 Sekunden
Isolationswiderstand Über 20MΩ (zwischen Stromkreis und Gehäuse sind es 500V)
Spannungsfestigkeit AC 3700V/rms (zwischen Stromkreis und Gehäuse)
Elektromagnetische Eigenschaften IEC61326 (EMV)
Schutzart IEC61010-1 (CAT 300V, CAT IV 150V, Verschmutzung 2), IEC61010-031, IEC61557-1 (Erdungswiderstand), IEC61557-5 (Bodenwiderstand), JJG 366-2004
