Produktbeschreibung

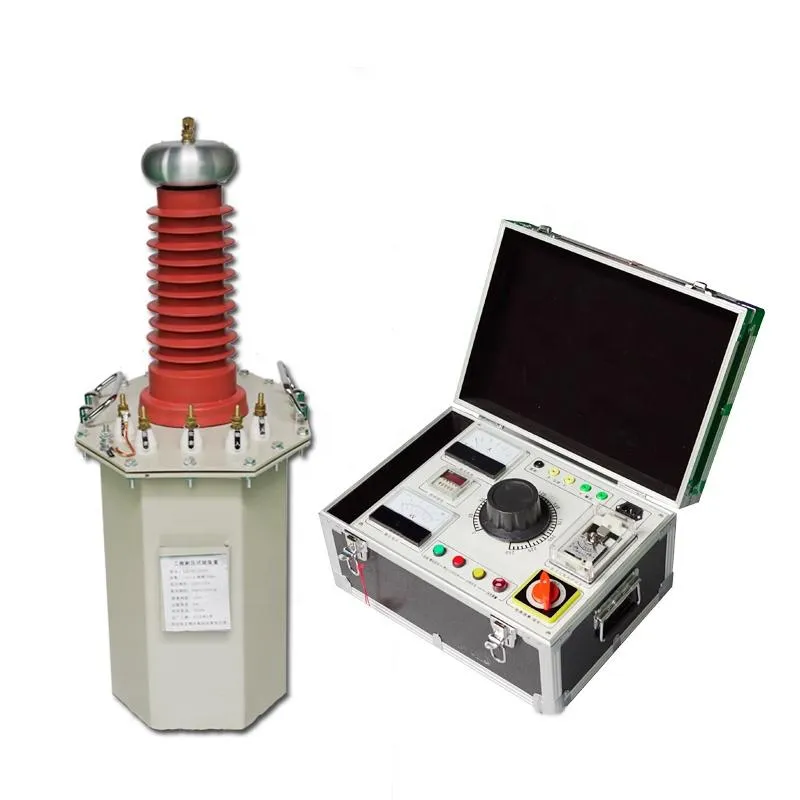

Ölgefüllter Prüftransformator (im Folgenden als Prüftransformator bezeichnet), auch bekannt als Booster, ist eine grundlegende Prüfausrüstung für Kraftwerke, Stromversorgungs- und Verteilungssysteme, wissenschaftliche Forschungseinrichtungen und andere Benutzer. Er wird verwendet, um Isolationsfestigkeitsprüfungen an verschiedenen elektrischen Produkten, elektrischen Geräten, Isoliermaterialien usw. bei bestimmten Spannungen durchzuführen, um das Isolationsniveau von Produkten zu bewerten, Isolationsfehler der geprüften Produkte zu finden und die Fähigkeit zur Überstehungsspannung zu messen.
AC-Prüftransformatoren und AC/DC-Dual-Purpose-Leicht-Hochspannungsprüftransformatoren bestehen aus hochwertigen kaltgewalzten Siliziumstahlblechen. Die Spulen sind konzentrische, pagodenförmige mehrschichtige Zylinder, mit Niederspannungsspulen innen und Hochspannungsspulen außen; die Außenhülle ist tragbar und bietet die Vorteile kleiner Größe, geringen Gewichts, schönen Aussehens und einfacher Bewegung.
Detaillierte Fotos
Produktparameter
Verwenden Sie die industrielle Frequenz 220V (380V für 10 kVA und höher) Stromversorgung, um sie an die Steuerbox (Set) anzuschließen (dies ist eine unterstützende Ausrüstung für den Prüftransformator, detaillierte Informationen finden Sie in der Bedienungsanleitung der Steuerbox (Set)), und stellen Sie die Spannung von 0-220V/380V über den automatischen Spannungsregler ein, um sie in die Primärwicklung des Prüftransformators einzuspeisen. Nach dem Prinzip der elektromagnetischen Induktion erhält die Sekundärwicklung (Hochspannung) das gleiche Vielfache der Spannungsamplitude entsprechend dem Verhältnis ihrer Windungszahl zur Primärwicklung - industrielle Frequenz Hochspannung. Diese industrielle Frequenz Hochspannung kann durch einen Hochspannungs-Siliziumstapel gleichgerichtet und durch Kondensatoren gefiltert werden, um eine DC-Hochspannung zu erhalten, wobei die Amplitude das Quadrat von 2 mal dem Effektivwert der industriellen Frequenz Hochspannung ist.
Diese Produktserie ist in drei Kategorien unterteilt: AC-Typ, AC/DC-Dual-Purpose-Typ, und die Verbindung mit einem 200V-Abgriff kann zu einem serienerregten Prüftransformator verbunden werden.
Hauptspezifikationen:
Nennstandardkapazität: 1 kVA-1000 kVA
Transformator-Eingangsspannung: 0,2, 0,4, 3, 6, 10 kV; Ausgangs-AC-Spannung: 1 kV-1000 kV
Steuerbox-Eingangsspannung: AC 220/380V; Ausgangsspannung: AC 0-250/400V
Leerlaufverlust: ≤15% Lastverlust ≤15% Gesamtverlust ≤10%
Anzeigemodus: Digital oder Zeigertyp 0,5/1,0/1,5/2,5 Klasse
Zeitbereich: 0-9999s
Überstromschutz: kontinuierlich einstellbar, manuelle Einstellung (kann auch nach speziellen Benutzeranforderungen vorgenommen werden)
Hauptmerkmale:
☆XHY-Serie ölgefüllt, XHG-Serie Trockentyp, XHQ-Serie aufblasbarer Typ.
☆Es verfügt über Funktionen wie Überstrom, Nullstart usw., die Werte wie Spannung und Strom anzeigen können.
☆Ausgestattet mit Überstromrelais, elektrische/manuelle Einstellung der Ausgangsspannung (gemäß Anforderungen)
