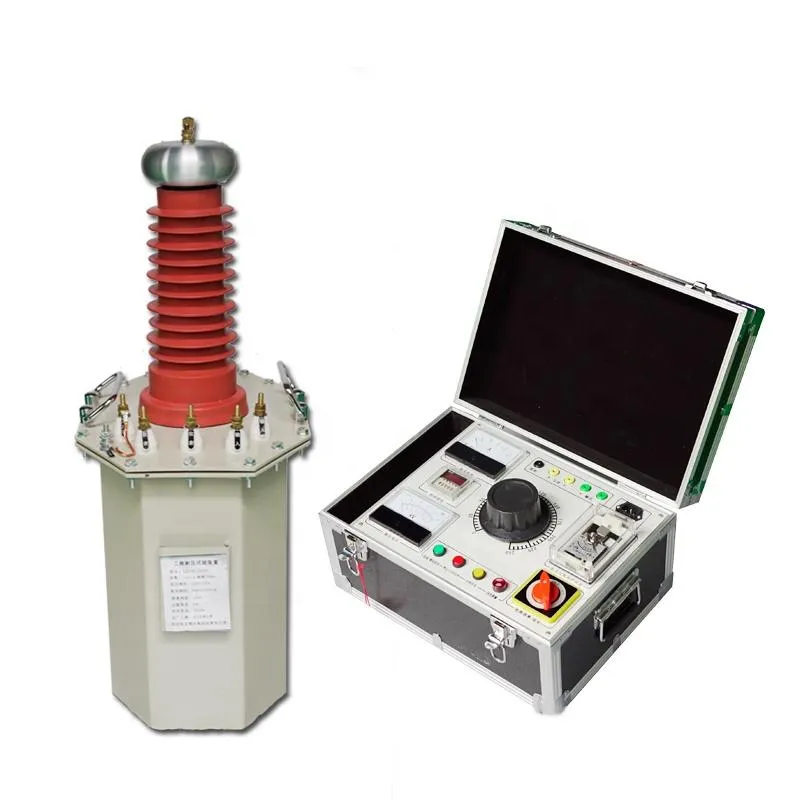

AC DC Hypot Test Kit Hv Transformator Hochspannungstester für elektrische Prüfungen

XHYB Netzfrequenz-Hochspannungsprüfgerät

Verwenden Sie die industrielle Frequenz 220V (380V für 10KVA und höher) Stromversorgung, um sie an die Steuerbox (Set) anzuschließen (es ist eine unterstützende Ausrüstung für den Prüftransformator, siehe Bedienungsanleitung der Steuerbox (Set) für detaillierte Informationen), und stellen Sie die 0-220V/380V Spannung über den automatischen Spannungsregler ein, um sie in die Primärwicklung des Prüftransformators einzuspeisen. Nach dem Prinzip der elektromagnetischen Induktion erhält die Sekundärwicklung (Hochspannung) ein Vielfaches der Spannungsamplitude entsprechend dem Verhältnis ihrer Windungszahl zur Primärwicklung - industrielle Frequenz-Hochspannung. Diese industrielle Frequenz-Hochspannung kann durch einen Hochspannungs-Siliziumstapel gleichgerichtet und durch Kondensatoren gefiltert werden, um eine DC-Hochspannung zu erhalten, wobei die Amplitude das Wurzel 2-fache des Effektivwerts der industriellen Frequenz-Hochspannung ist.

Diese Produktserie ist in drei Kategorien unterteilt: AC-Typ, AC/DC-Dual-Purpose-Typ, und die Verbindung mit einem 200V-Abgriff kann zu einem Reihenerregungs-Prüftransformator verbunden werden.

Hauptspezifikationen:

Hauptmerkmale:

     ☆XHY-Serie ölgefüllt, XHG-Serie Trockentyp, XHQ-Serie aufblasbarer Typ.
     ☆Es verfügt über Funktionen wie Überstrom, Nullstart usw., die Werte wie Spannung und Strom anzeigen können.
     ☆Ausgestattet mit Überstromrelais, elektrische/manuelle Einstellung der Ausgangsspannung (gemäß Anforderungen)

Technische Parameter:

Kapazität (KVA)	Hochspannungsausgang (KV)		Hochspannungstrom (mA)		Niederspannungseingang		Übersetzungsverhältnis	Temperaturanstieg ºC 30 Minuten
	AC	DC	AC	DC	Spannung V	Strom A
1,5	50	70	30	15	200	7,5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37,5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62,5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37,5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62,5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187,5	1000	10
100	100	140	1000	100	400	250	1000	10

Detaillierte Fotos

Wenn Sie eine Anpassung benötigen, kontaktieren Sie mich bitte
