Vollständiges mobiles Testlabor — Alles, was Sie brauchen, auf Rädern
Betreiber von StromnetzenKabelstörungen schnell diagnostizieren und lokalisieren, ohne zur Basis zurückkehren zu müssen
PrüfdienstleistungsunternehmenBieten Sie professionelle Vor-Ort-Kabeldiagnose als Dienstleistung mit einer voll ausgestatteten mobilen Plattform an
Große IndustrieanlagenMaßgeschneiderter Testwagen für die Wartung von Kabelnetzen im Bergbau, in der Petrochemie und in der Infrastruktur
Maßgeschneidertes Produkt — Zugeschnitten auf Ihre Kabelprüfanforderungen
Dieses auf Fahrzeugen montierte System zur Kabeldiagnose und Fehlerortung wird nach Maß gefertigt. Die Ausrüstungskonfiguration, die Prüfmodule (Kabeldiagnose, Transformatorenprüfung, Schaltanalysen, Teilentladungsmessung, dielektrische Verlustmessung usw.), die Fahrzeugauswahl und die Innenausstattung werden alle nach Ihren spezifischen betrieblichen Anforderungen und Ihrem Budget angepasst. Kontaktieren Sie uns mit Ihren Anforderungen für einen maßgeschneiderten Konfigurationsvorschlag.
Produktübersicht

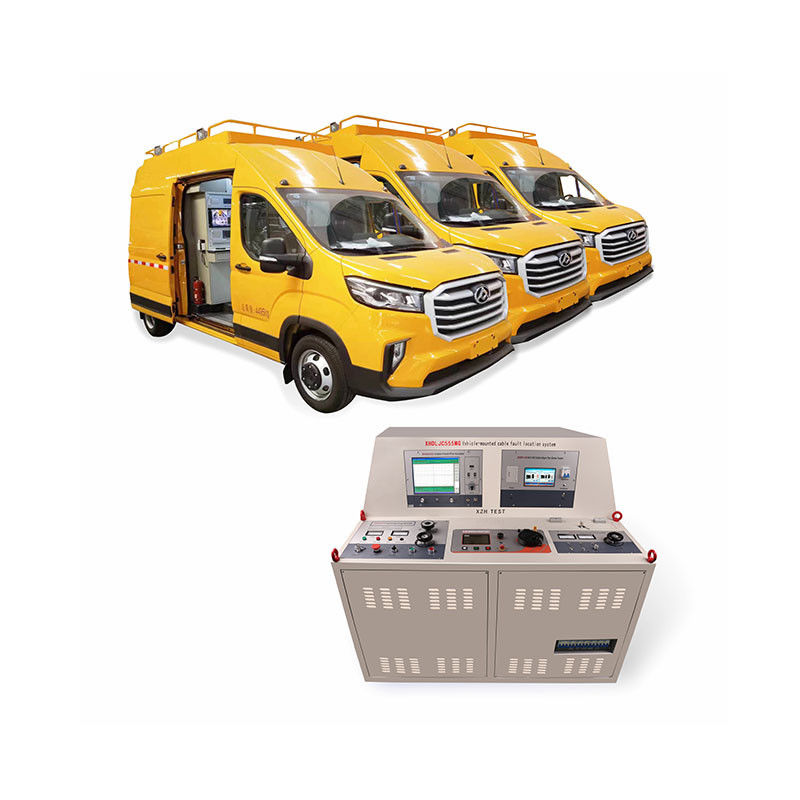

Das XHGG555 V2.0 Fahrzeugmontiertes System zur Kabeldiagnose und Fehlerortung ist ein vollständig kundenspezifisches, hochintegriertes mobiles Testlabor, das 12 spezialisierte Kabeltest- und Diagnosefunktionen in einem einzigen Fahrzeug vereint. Im Gegensatz zu einzelnen tragbaren Geräten, die separat transportiert, aufgestellt und bedient werden müssen, bietet das XHGG555 eine schlüsselfertige mobile Plattform, auf der alle Systeme fest installiert, miteinander verbunden und für den sofortigen Einsatz an jedem beliebigen Standort einsatzbereit sind.
Zusätzlich zum Kernsystem zur Kabeldiagnose kann die XHGG555-Plattform nach Kundenwunsch angepasst werden, um Transformatorenprüfungen, Schaltprüfungen und andere Hochspannungsdiagnosesysteme zu integrieren. XZH TEST kann ein komplettes Fahrzeug liefern oder das Prüfsystem für die Installation in das eigene Fahrzeug des Kunden anpassen, basierend auf den Innenraumabmessungen.
Mobiler Testwagen im Vergleich zu einzelnen tragbaren Geräten: Einzelne Kabelortungsgeräte, TDR-Einheiten, Stoßgeneratoren und Brückenprüfgeräte erfüllen jeweils eine spezifische Funktion, müssen aber an jedem Einsatzort separat transportiert, angeschlossen und kalibriert werden — ein zeitaufwändiger Prozess, der zu Variabilität bei der Einrichtung führt. Das XHGG555 integriert alle 12 Funktionen in ein fest installiertes, vorkalibriertes System mit einer einheitlichen 15,6-Zoll-Touchscreen-Steuerung. Ein Fahrzeug, ein Einsatz, ein Arbeitsablauf — von der Fehlerortung über die präzise Lokalisierung bis zum endgültigen Kabelspitzen, alles vor Ort erledigt, ohne eine einzige Instrumentenbox auspacken zu müssen.
Systemeinheitenzusammensetzung — 12 integrierte Funktionen
- Hochspannungs-DC-Impulsgenerator: Verursacht Überschlagentladung am Kabelfehlerpunkt zur Einleitung der Prüfung
- Wanderwellenreflexion (TDR): Grobe Messung aller Arten von Isolationsfehlern in Hauptkabeln
- Akustisch-magnetische Synchronisation: Präzise Messung und Lokalisierung von Isolationsfehlern in Hauptkabeln
- Elektromagnetischer Induktionspfadfinder: Lokalisiert präzise unbekannte Kabelwege und Verlegetiefen
- Brückenmethode: Grobe Messung von Fehler an der Außenmantel und Fehler durch Wassereintritt in die Hauptisolierung
- Schrittspannungs- & Stromzangenmethode: Präzise Lokalisierung von Fehlern am Außenmantel
- Konstante Leistungsdurchbrennung: Reduziert Fehler mit extrem hohem Widerstand auf niedrigen Widerstand zur einfacheren Lokalisierung
- Kodierungs- + Phasenmethode: Identifizierung mehrerer Kabel in gebündelten Kabeln
- Fernsteuerbarer Kabelspitzer: Endgültige zerstörende Verifizierung — garantiert absolute Sicherheit des Bedieners vor dem Schneiden
- Ultra-Niederfrequenz (0,1 Hz): Isolationsspannungsfestigkeitsprüfung und dielektrische Verlustmessung
- Ohmsches Gesetz Messung: Prüfung der Schleifenwiderstandsqualität von Kabeln
- Wesentliche Feldwerkzeuge: Megohmmeter, Messgeräte, Elektrikerwerkzeuge — alles an Bord
Steuerungssystem
Anzeige
15,6-Zoll-Industrietauglicher TFT-Farbbildschirm, LED-Hintergrundbeleuchtung
Auflösung
1920 × 1080 Full HD, 16:9 Seitenverhältnis
Touch
Multi-Touch mit Entspiegelung
Schnittstelle
Grafische Benutzeroberfläche (GUI) mit Jog-Dial-Regler
Datenverwaltung
Universelle Datenbank + USB-Datensynchronisation
Topologie
Hochintegrierte digitale Softwareplattform
Modularität
Unabhängige Module — Funktionen frei hinzufügen/entfernen
Sicherheitssysteme
| Sicherheitsmerkmal |
Spezifikation |
| Konformitätsstandards |
CE; EN 61010; EN 50191; VDE 0104; VDE 015; DGUV 203-034 (BGI 891) |
| Entladung & Erdung |
72 kJ Kapazität; Entladezeitkonstante < 1 Sekunde (entspricht einem 10 µF Kondensator bei 120 kV DC) |
| Systemstatusüberwachung |
Echtzeitüberwachung und Anzeige aller Untersysteme |
| Ausfallsichere Erdung |
Automatische sofortige Erdung bei Stromausfall |
| Sicherheitsverriegelungen |
F-U Betriebsspannungsanschlussüberwachung; F-Ohm Betriebs-Erdungsanschlussüberwachung |
| Frontpanel-Bedienelemente |
Ein-/Ausschalter, Sperrschalter, Not-Aus, Restdruckanzeige, Hochspannungsschalter |
| Türkontaktschalterüberwachung |
Erkennung des Zugangs zum Hochspannungsraum mit automatischer Sicherheitsabschaltung |
| Eingangsschutz |
Überspannungsschutz, Unterspannungsschutz, Fehlerstromschutzschalter (RCD) |
Hauptmerkmale
- 12 voll integrierte Prüffunktionen in einem Fahrzeug — vollständige Kabeldiagnose ohne Auspacken von Geräten
- Modulare Architektur — funktionale Module frei hinzufügen oder entfernen; ein einzelner Modulausfall beeinträchtigt andere nicht
- 15,6-Zoll Full HD Industrie-Touchscreen mit Entspiegelung und Multi-Touch für den Feldeinsatz bei jedem Wetter
- Windows-basierte GUI mit intuitiver Jog-Dial-Steuerung — minimale Schulung erforderlich
- Umfassende Sicherheit: CE, EN 61010, Not-Aus, Türkontaktschalterüberwachung, automatische Entladungs Erdung
- Anpassbare Plattform — Integration von Transformatorenprüfungen, Schaltprüfungen oder anderen Hochspannungsdiagnosesystemen
- Flexible Fahrzeugoptionen — nutzen Sie unser Fahrzeug oder installieren Sie es in Ihrem bestehenden Flottenfahrzeug
Erfolgsgeschichten

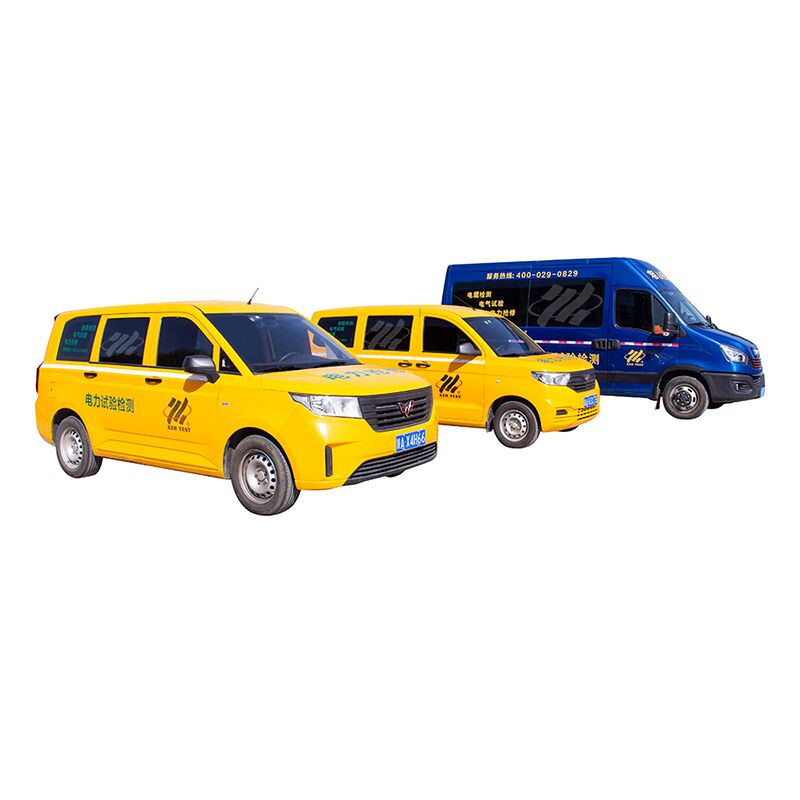

XZH TEST hat das XHGG555-Fahrzeugsystem erfolgreich für Energieversorger und Prüfdienstleister eingesetzt. Nachfolgend finden Sie Beispiele für abgeschlossene Installationen. Wir können das Prüfsystem in ein Fahrzeug einbauen, um Ihnen einen kompletten schlüsselfertigen Prüfwagen zu liefern, oder wir können das System für die Integration in Ihr eigenes Fahrzeug anpassen, basierend auf den Innenraumabmessungen.
Das oben genannte System umfasst: Hochspannungs-Impulsgenerator 8/16/32 kV, ARC-Kabelstörungs-Vorortungsgerät, Hochspannungs-Durchbrennbrückenausrüstung, Kabel-Außenmantel-Fehlerortungsgerät, Ultra-Niederfrequenz-Spannungsfestigkeits- (80 kV) und dielektrische Verlustmessausrüstung, mobiles Kabelstörungs-Präzisionsortungsgerät, umfassendes Kabelweg-Testgerät, Kabelspitzer und Generator — alles fest installiert und miteinander verbunden.
Häufig gestellte Fragen
F1: Für wen ist das XHGG555 konzipiert und warum ein fahrzeugmontiertes System?
Das XHGG555 ist für Betreiber von Stromnetzen, Kabelprüfdienstleister und große Industrieanlagen (Bergbau, Petrochemie, Infrastruktur) konzipiert, die umfangreiche Kabelnetze über große geografische Gebiete unterhalten. Ein fahrzeugmontiertes System eliminiert die logistische Belastung des Transports, des Auspackens, des Anschließens und der Kalibrierung einzelner Geräte an jedem Einsatzort. Da alle 12 Prüffunktionen fest installiert und vorkalibriert sind, kommen die Teams vor Ort an, schließen das Kabel an und beginnen sofort mit der Prüfung — wodurch die Diagnosezeit pro Fehler drastisch reduziert und der tägliche Arbeitsdurchsatz maximiert wird.
F2: Kann das XHGG555 über die Kabelstörungsprüfung hinaus angepasst werden?
Ja. Die XHGG555-Plattform basiert auf einer modularen Architektur, die die Integration zusätzlicher Prüfsysteme über die Kernfunktionen der 12 Kabelstörungsdiagnosen hinaus ermöglicht. Umfassende Transformatorenprüfungen, Schaltanalysen, Teilentladungsmessungen (mittels Schwingungswelle), dielektrische Verlustmessungen (mittels Ultra-Niederfrequenz) und andere Hochspannungsdiagnosesysteme können alle integriert werden. Jedes Modul ist unabhängig — Funktionalitäten können hinzugefügt oder entfernt werden, ohne bestehende Systeme zu beeinträchtigen. Kontaktieren Sie XZH TEST mit Ihren spezifischen Anforderungen für eine kundenspezifische Konfiguration.
F3: Welche Sicherheitsmerkmale schützen die Bediener während der Hochspannungsprüfung?
Das XHGG555 verfügt über mehrere Sicherheitsebenen: F-U-Sicherheitsverriegelung überwacht Betriebsspannungsanschlüsse; F-Ohm-Sicherheitsverriegelung überwacht Betriebs-Erdungsanschlüsse; Türkontaktsensoren schalten die Hochspannung automatisch ab, wenn auf den Geräteraum zugegriffen wird; ein Not-Aus-Schalter und ein Sperrschalter befinden sich an der Vorderseite; eine Restdruckanzeige zeigt den Status der gespeicherten Energie an; das 72-kJ-Entladungssystem erdet die gespeicherte Energie automatisch innerhalb von 1 Sekunde nach Stromausfall; ein Trenntransformator (5 kVA) trennt den Messkreis vom Netz; und RCD-, Über- und Unterspannungsschutz überwachen die Stromversorgung kontinuierlich.
F4: Muss ich das Fahrzeug kaufen oder kann das System in mein bestehendes Fahrzeug eingebaut werden?
Beide Optionen sind verfügbar. XZH TEST kann eine komplette schlüsselfertige Lösung anbieten, einschließlich des Fahrzeugs mit allen vorinstallierten, getesteten und betriebsbereiten Prüfsystemen. Alternativ kann XZH TEST, wenn Sie ein bestehendes Flottenfahrzeug mit ausreichendem Innenraum haben, das Prüfsystem so entwerfen und installieren, dass es den spezifischen Abmessungen Ihres Fahrzeugs entspricht. Diese Flexibilität stellt sicher, dass die Lösung Ihren betrieblichen und budgetären Anforderungen entspricht. Kontaktieren Sie uns mit Ihren Fahrzeugspezifikationen für einen maßgeschneiderten Installationsvorschlag.
F5: Was ist die Mindestbestellmenge und die Lieferzeit?
Die Mindestbestellmenge beträgt 1 Einheit. Die Lieferzeit beträgt 1-3 Monate, abhängig vom erforderlichen Anpassungsgrad — Standardkonfigurationen für die Kabelstörungsdiagnose werden schneller geliefert, während hochgradig angepasste Multi-System-Integrationen zusätzliche Ingenieur- und Montagezeit erfordern. Jedes System wird für den sicheren internationalen Transport verpackt. Die jährliche Lieferkapazität beträgt 2.000 Einheiten. Die Zahlungsbedingungen sind T/T. Kontaktieren Sie XZH TEST für ein detailliertes Angebot basierend auf Ihren spezifischen Konfigurationsanforderungen.
Über XZH TEST
XZH TEST ist ein professioneller Hersteller, der sich auf Kabelprüfungen, Fehlererkennung und Hochspannungsdiagnoselösungen für Energieversorger, Industrieanlagen und Prüfdienstleister weltweit spezialisiert hat. Von einzelnen tragbaren Geräten bis hin zu voll integrierten fahrzeugmontierten Systemen liefert XZH TEST innovative, zuverlässige und anpassbare Lösungen für die anspruchsvollsten Anwendungen zur Wartung von Kabelnetzen.
Kontaktieren Sie uns noch heute, um Ihre Anforderungen an ein mobiles Testlabor zu besprechen.
