Speziell für Vorbauteams entwickelt, die eine zuverlässige Überprüfung der unterirdischen Nutzungszwecke für die Konformität des Projekts und die Risikominderung benötigen.
Einzelheiten zum Produkt
Produktbeschreibung:
Das intelligente KabelRohrleitungDetektor,auch als Rohrleitungs- oder Pfadprüfer bezeichnet, ist ein Pfaddetektionsinstrument mit starker umfassender Leistung.

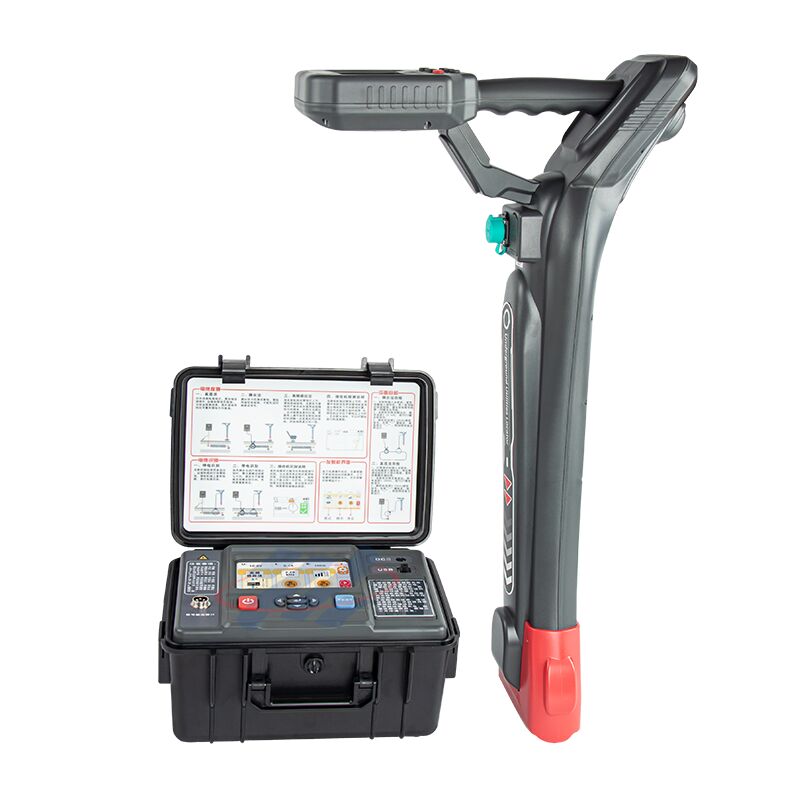

Rohrleitungspfaderkennung, Kabelidentifizierung, Fehlerfindung usw. Das Gerät besteht aus einem Sender, einer Übertragungsstrommast,ein Empfänger,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,-Rahmen (optional).
DieIntelligenter Kabeldetektor für Rohrleitungenkann für die Pfaderkennung, Rohrleitungszählung und Tiefenmessung von Metallleitungen und unterirdischen Kabeln in einer Gräbenumgebung verwendet werden.hat eine Störungssicherung, kann die Tiefe genau lokalisieren und messen und eignet sich für die Erkennung und Patrouille verschiedener unterirdischer Metallleitungen, für die Verwaltung und Wartung von Leitungen,Stadtplanung und BauDiese Funktion wird durch die Zusammenarbeit eines Signaltransmitters, eines Empfängers, eineseine Signalübertragungsklemme und eine Verbindungsprüfleitung.
Technische Daten:
Übertrager:
| Funktion |
Mehrfachfrequenzsignalübertragungsarten |
| Stromversorgung |
10.8VLithiumbatterie mit großer Kapazität |
| Ausgangsmethode |
Direktverbindungsmethode, Kupplungsmethode, Induktionsmethode |
Ausgangsfrequenz |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz,
65.6kHz, 81.9kHz, 197kHz |
| Ausgangsmodus |
Automatische Kennzeichnung, automatische Kennzeichnung nach verschiedenen Zubehörteilen |
| Ausgangsleistung |
15 W max, 9Niveaus Verstellbar |
| Impedanz |
Vollautomatische Echtzeit-Impedanz-Matching- und Schutzfunktion |
| Direkt ausgangsspannung |
150 Vppmaximal |
| Schaltkreisschutz |
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W |
| Flüssigkristall |
5 -ZollBildschirmFarbbildschirm |
| Berühren |
Ja, Kapazitivberührung |
| Größe des Geräts |
Über320 mm (Länge) × 275 mm (Breite) × 145 mm (Höhe) |
Empfänger:
Funktion |
Rohrleitungsdetektion (Standortverfolgung des Kabels, Richtungsanzeige, Tiefenmessung, Strommessung), Kabelidentifizierung, Fehlererkennung des A-Rahmens (optional) |
| Stromversorgung |
8.4VLithiumbatterie mit großer Kapazität |
| Eingabemethode |
Eingebettete Empfangsspirale, flexibler Klemm-Rahmen(Optionale Funktion |
Empfangsfrequenz |
Aktive Detektionsfrequenzen: 640 Hz,1.28 kHz,2.56 kHz,3.20 kHz,40,09 kHz,8.19 kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Leistungsfrequenz Passivdetektionsfrequenz: 50Hz, 60Hz,250 Hz
HF-Passivdetektionsfrequenzband: Mittelfrequenzen sind320,7 kHz, 65,6 kHz, 81,9 kHz,197 kHz |
| Modus der Pipeline-Erkennung |
Breite Spitzenmethode, enge Spitzenmethode, Talmethode |
| Anzeige für die Rohrleitungserkennung |
Klassischer Positionierungsmodus, Wire Cruise-Modus, Messmodus für Signalverzerrungen |
Rohrleitungsdetektionsbereich |
Direktverbindungsmethode: Im Allgemeinen kann die Kabellänge0 bis 20Kilometer, die hauptsächlich durch den Bodenwiderstand, den Kabelwiderstand und das Kabel bestimmt werdenDie Tiefe des Grabes.
Anschlussmethode: Im allgemeinen kann die Kabellänge0 bis 10Kilometer, die hauptsächlich durch den Bodenwiderstand, den Kabelwiderstand und das Kabel bestimmt werdenDie Tiefe des Grabes.
Kabel weniger als2 m Tiefe |
| Tiefe und Strom |
Echtzeitanzeige der Kabeltiefe und des Stromwerts |
| Messtiefe der Rohrleitung |
0 bis 20 m |
Genauigkeit der Tiefe |
Präzision der Position in der Ebene: Position der Zentralachse des Zielkabels oder der Zielleitung:± 5% (Gräbertiefe 0-3m) -10% (Gräbertiefe3m-20 m) |
Richtige oder falsche Tipps |
Bei der Messung benachbarter Kabel ist die Messung benachbarter KabelBei der Verfolgung des Kabels ist die Phasentabelle zu beachten.
Die Scheibe und der Zeiger zeigen, um das getestete Kabel von den angrenzenden Kabeln zu unterscheiden |
| Gute Anweisungen |
FM-Ton, der sich je nach Signalstärke ändert |
| Anzeige gegen Störungen |
Grün: Keine Störung
Grün: Gut (Ergebnisse sind zuverlässig))
Rot: Schwere Störungen (Ergebnisse sind unzuverlässig)) |
Störungshemmnis |
Das extrem enge Empfangsfrequenzband und die einzigartige digitale Verarbeitungsmethode können die Leistungsfrequenz und die harmonischen Störungen von nahegelegenen laufenden Kabeln und Rohrleitungen vollständig unterdrücken. |
Interferenzentfernung |
Bei Verwendung der Kupplungsmethode und der Induktionsmethode erzeugt der Sender Störungen in kurzer Entfernung.Die Interferenzentfernung hängt von der Übertragungsleistung und -frequenz ab.Je größer die Leistung und je höher die Frequenz, desto stärker die Störung.
Die Mindestdistanz, auf der ein Empfänger nicht von einem Sender gestört wird, erfordert häufig eine experimentelle Bestimmung:
Rohrleitungserkennung: KopplungsmethodeKann keine Störungen bestätigenüber die Grenzen hinaus5 m, Induktionsmethode kann keine Störungen über 20 m bestätigen.Identifizierung des Kabels: Kopplungsmethodekann keine Störungen über2 bis 5 m |
Identifizierung des Kabels |
IdentifizierungmMethode:flexibel Klemm intelligenter Identifizierung;Anzahl der Kabel, die kalibriert werden: 1 bis 20;
Kalibrierwert: Der aktuelle Prozentsatz des empfangenen Signals und des übertragenen Signals beträgtzwischen 75% und 135% des Kalibrierwerts, was eine der Voraussetzungen für eine erfolgreiche Identifizierung darstellt;
Richtung: Die Sende- und Empfangsspange sowie das Ladungssignal müssen in derselben Richtung liegen, was eine der Voraussetzungen für eine erfolgreiche Identifizierung darstellt. |
Kabelidentifikationserkennungsbereich |
Direktverbindungsmethode: kann Signale mit einem Schleifwiderstand von0Ω~8kΩ(in der Regel kann die Kabellänge von0 bis 20Kilometer (vor allem durch Bodenaufstand und Kabelwiderstand bestimmt)
Koppelungsmethode: kann Signale mit einem Schleifwiderstand von0Ω bis 1kΩ(in der Regel kann eine Kabellänge von0~6 cm
(hauptsächlich durch Erdungswiderstand und Kabelwiderstand bestimmt) |
| Flüssigkristall |
4.3-Zoll BildschirmFarbbildschirm(Bildschirm mit hoher Helligkeit),bei Sonnenlicht sichtbar |
| Berühren |
Ja, Kapazitivberührung |
| Verbindungsoberfläche |
USB Typ CAnschluss, Luftfahrtanschluss |
| Innerer Durchmesser der Spule |
φ200mm (größerer Durchmesser kann nach Bedarf angepasst werden)) |
| Betriebstemperatur und Luftfeuchtigkeit |
-10 °C bis 40 °C;unten 80% Rh-Wert |
| Lagertemperatur und Luftfeuchtigkeit |
-10 °C bis 50 °C; ≤95% RH,keine Kondensation |
| Druckwiderstand |
AC2000V/rms (vor dem vorderen und hinteren Ende der Schale) |
| Für die Sicherheit geeignetVorschriften |
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.Verschmutzungsgrad2 |
Sind Sie an der XHGX507C für Ihr Team interessiert?Kontaktieren Sie uns für Volumenpreise, technische Datenblätter und benutzerdefinierte Konfigurationsoptionen.
Häufig gestellte Fragen
F: Ist der XHGX507C für die Vorbaubesuche und die Einhaltung der Vorschriften geeignet?
Ja, die XHGX507C ist speziell für Vorbau-Befragungen vor Ausgrabungen, Gräben oder Richtbohrungen konzipiert. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
F: Wie verarbeitet das Instrument Standorte mit mehreren sich überlappenden Dienstleistungen?
Die Kombination von Mehrfrequenzbetrieb, Strommessung und Dual-Antennen-Modi bietet mehrere Strategien zur Lösung von Versorgungsverschmutzungen.Durch den Vergleich der Signalreaktionen bei verschiedenen Frequenzen und die Messung der StromwerteDer Trough-Modus bietet zusätzliche Präzision für die endgültige Routebestätigung.
F: Welche Dokumentation kann aus Feldbeobachtungen gewonnen werden?
Das LCD-Display des Instruments liefert Echtzeit-Tiefe- und Stromwerte, die manuell auf den Bauplänen aufgezeichnet werden können.Die Betreiber markieren in der Regel Kabelbahnen und -tiefen mit Sprühfarbe und Dokumenten mit Fotos und schriftlichen Aufzeichnungen. GPS-fähige Datenaufzeichnungszubehör können zur Integration mit GIS-Kartensystemen zur Verfügung stehen.
F: Kann es nichtmetallische Rohre wie PVC oder HDPE erkennen?
Wie alle elektromagnetischen Induktionslocator erkennt auch der XHGX507C metallische Objekte anhand ihrer elektrischen Leitfähigkeit.Allerdings, wenn diese Rohre metallische Spurenleitungen enthalten (in der Regel neben Kunststoffrohren während des Baus installiert), kann das Gerät den Spurendraht erkennen.Ein solches System würde als ergänzende Technologie benötigt..
F: Welche Garantie und welcher Support werden angeboten?
12-monatige Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE und ISO 9001:2015 zertifiziert.KupplungsklemmenFür Ingenieurberatungsunternehmen stehen vor Ort Schulungen und erweiterte Garantieoptionen zur Verfügung.
