Erdkabel- und Rohrortungsgerät | XHGX507C1

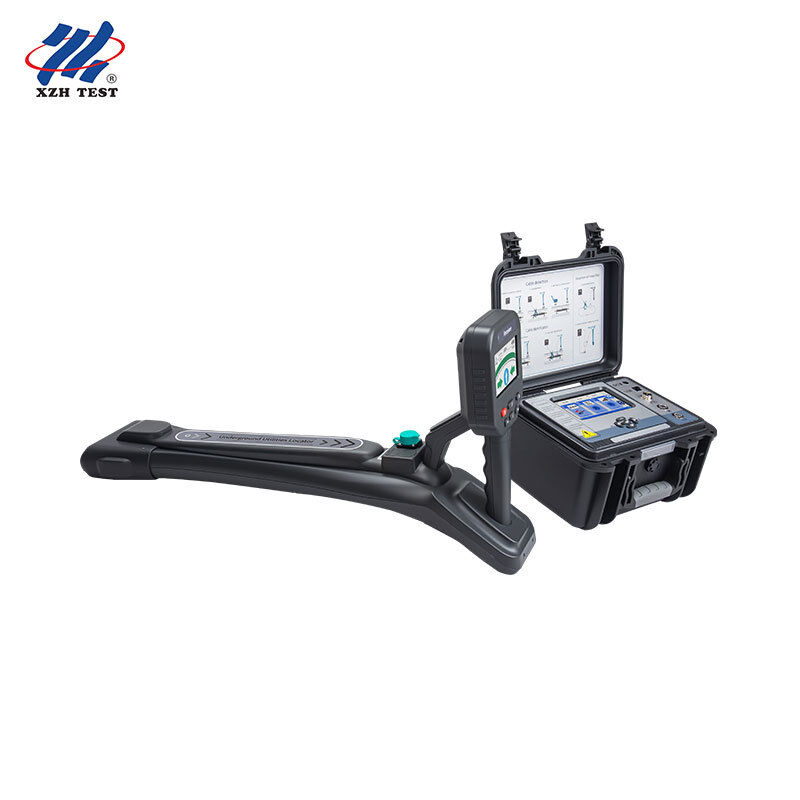

Das XHGX507C1 Erdkabel- und Rohrortungsgerät ist ein komplettes System zur Vermessung von öffentlichen Versorgungsleitungen, das für städtische und baustellenbezogene Arbeiten geeignet ist: Es kann verlegte Stromkabel, Kommunikationskabel, Metallrohre, Gasleitungen und -kanäle verfolgen, ihre Lage anzeigen und eine Richtungsweisung geben. Es misst in Echtzeit die Verlegetiefe und den Strom (0-20 Meter) und identifiziert einzelne Kabel aus über 20 Kabeln in einem gemeinsamen Kanal – so wissen die Arbeiter genau, was sich unter der Erde befindet, bevor sie mit dem Ausheben beginnen.
Das Berühren unbekannter Versorgungsleitungen während des Aushebens ist eines der teuersten und gefährlichsten Unfälle auf einer Baustelle. Das XHGX507C1 empfiehlt ein komplettes Vermessungsprogramm vor dem Ausheben, um die Sicherheit von Versorgungsleitungen zu gewährleisten: Passive Abtastung ohne Sender kann stromführende Leitungen lokalisieren, der induktive Modus kann freiliegende Metallrohre anzeigen und vor dem Ausheben kann jede markierte Leitung verfolgt und ihre Tiefe verifiziert werden. Seine richtungsweisende Führung über die Erdoberfläche ermöglicht es auch Arbeitern ohne Erfahrung mit Ortungsgeräten, eine genaue Verfolgung durchzuführen.
Zielgruppe:Speziell entwickelt für Betreiber von städtischen Wasser-, Gas- und Fernwärmenetzen, Baustellenpersonal von Telekommunikationsunternehmen, Vermessungs- und Kartierungsunternehmen für öffentliche Versorgungsleitungen sowie Erd- und Tiefbauunternehmen, um unterirdische Versorgungsleitungen vor dem Ausheben, Umbau oder anderen Erdarbeiten zu lokalisieren und zu kartieren, um Schäden an Kabeln und Rohren zu vermeiden.
Hauptspezifikationen
| Bereich |
Spezifikationen |
| Modell |
XHGX507C1 |
| Funktion |
Kabel-/Rohrverfolgung (mit Richtungsanzeige), Echtzeit-Tiefen- und Strommessung, Kabelidentifikation, Erdungsfehlererkennung Typ A (optional) |
| Messbereich |
Direkte Verbindung: 0–20 Kilometer; Kopplungsmodus: 0–10 Kilometer; Induktiver Modus: Geeignet für Kabel mit einer Verlegetiefe von bis zu 2 Metern. |
| Tiefenmessung |
0–20 Meter Echtzeitanzeige; Genauigkeit der Mittelachsenposition ±5 % (Verlegetiefe 0–3 Meter), -10 % (Verlegetiefe 3–20 Meter) |
| Senderleistung |
Maximale Leistung 15 W, 9 Stufen einstellbar, automatische Echtzeit-Impedanzanpassung |
| Senderspannung |
Maximale Spannung 300 V (direkte Ausgabe) |
| Ausgangsfrequenz |
11 Hauptaktive Frequenzen: 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz; Zusätzliche passive Frequenzen des Empfängers 50 Hz/60 Hz/250 Hz |
| Ausgabemodus |
Direkte Verbindung/Kopplungsklemme/Induktion – Automatische Erkennung des angeschlossenen Zubehörs |
| Kabelidentifikation |
Bis zu 20 voreingestellte Kabel (L1–L20), mit flexiblen Klemmen; Konformitätsstandard: Strom ≥ 0,3 mA und innerhalb von 75 %–135 % des eingestellten Wertes, Stromrichtungsanpassung |
| Fehlerortung (optional) |
Verwendet die A-Typ-Stufen-Spannungsmethode von 640 Hz–3,20 kHz zur Erkennung von Isolationsschäden, Erdungsfehlern von Niederspannungskabeln und Schutzfehlern von Hochspannungskabeln |
| Empfängeranzeige/Batterie |
4,3-Zoll kapazitiver Touchscreen mit Flüssigkristallanzeige, bei Sonnenschein sichtbar; 8,4 V 5200 mAh wiederaufladbare Lithiumbatterie |
| Senderanzeige/Batterie |
5-Zoll kapazitiver Touchscreen mit Flüssigkristallanzeige; 11,1 V wiederaufladbare Lithium-Ionen-Batterie |
| Klemmen |
Sender-Kopplungsklemme Innendurchmesser Φ125 mm; Flexible Identifikationsklemme Innendurchmesser Φ200 mm (größerer Durchmesser kundenspezifisch) |
| Ladezeit |
Sender voll aufgeladen (Standby-Modus) ca. 5-6 Stunden; Empfänger voll aufgeladen ca. 3-4 Stunden; Kann 300-500 Ladezyklen durchführen. |
| Arbeitsumgebung |
Betriebstemperatur: -10 °C bis +40 °C, relative Luftfeuchtigkeit unter 80 %; Lagertemperatur: -10 °C bis +50 °C, relative Luftfeuchtigkeit ≤ 95 % (keine Kondensation) |
| Sicherheit/Elektromagnetische Verträglichkeit |
IEC61010-1 (CAT III 600 V / CAT III 300 V), IEC61010-031, IEC61326, Verschmutzungsgrad 2 |
Hauptmerkmale
Ein Messgerät zur Verfolgung aller metallischen Versorgungsleitungen:Verfolgung von Stromkabeln (mit oder ohne Strom), Kommunikationskabeln, Metallrohren, Gasleitungen, Kabelkanälen und anderen kontinuierlichen Metallstrukturen – als Ersatz für einzelne Kabelverfolgung und Rohrortungsgeräte auf dem Markt.
Passive Abtastung ohne Sender:Die Arbeitsfrequenzen (50/60/250 Hz) und der passive Modus können stromführende Kabel und Strahlungsrohre schnell während der anfänglichen Vermessungsphase auf der Baustelle erkennen.
Induktive Bereichsabtastung:Wenn keine Rohrenden oder Zugänge freiliegen, sendet der Sender Signale von der Oberfläche aus, und zwei Bediener scannen gleichzeitig das Gelände, um die Verteilung unbekannter Rohrleitungen zu kartieren und dann mit Erdarbeiten zu beginnen.
Führung über die Erdoberfläche:Eine analoge Rohrleitung auf dem 4,3-Zoll-Bildschirm und ein Richtungspfeil zeigen die Richtung des Rohrs genau an – nur ein Bediener mit minimaler Schulung ist erforderlich, um am ersten Tag eine genaue Verfolgung durchzuführen.
Vorab-Tiefenprüfung:Echtzeitanzeige von 0-20 Metern Tiefe, Genauigkeit der Mittelachsenposition ±5 % / -10 %, zusätzlich werden die 45°-Neigungs- und 80%-Breitengipfelmethode zur Überprüfung der kritischen Tiefe verwendet.
14 wählbare Frequenzen:11 aktive Frequenzen (von 640 Hz bis 197 kHz) plus 50 Hz/60 Hz/250 Hz passive Frequenzbereiche ermöglichen es dem Bediener, Zielversorgungsleitungen basierend auf den Boden- und Rohrleitungsbedingungen von benachbarten Leitungen zu trennen.
15-W-Hochleistungs-Sender:Direkte Verbindung bis zu 0-20 Kilometer, Kopplungsmodus bis zu 0-10 Kilometer – ausreichend, um die Anforderungen von Fernleitungen und Kabelwegen städtischer Versorgungsunternehmen zu erfüllen.
Identifikation von 20 Kabeln in einem gemeinsamen Kanal:Bis zu 20 voreingestellte Kabel werden mit grünen Markierungen und einem Piepton identifiziert, um das genaue Ziel am entfernten Ende zu bestätigen – dies ist besonders wichtig für Telekommunikationskabelbündel und Mehrzweckkanäle.
Zuverlässige Anzeige klarer Daten:Wenn die Messwerte zuverlässig sind, wird der Störungsanzeiger grün; bei starken Störungen wird der Anzeiger rot, um zu verhindern, dass die Arbeiter Maßnahmen auf der Grundlage unzuverlässiger Daten ergreifen.
Tragbar und für den Feldeinsatz geeignet:Der Empfänger wiegt ca. 2 kg und kann in einem Werkzeugkasten transportiert werden, der einer Belastung von ca. 200 kg standhält; der bei Sonnenschein sichtbare Touchscreen und die ganztägige Akkulaufzeit ermöglichen eine reibungslose Vermessungsarbeit.
Vorab-Vermessungscheckliste für den Ausgrabungsbereich
| Schritt |
Empfohlene Maßnahmen |
| 1. Passive Abtastung |
Im Arbeitsfrequenz- (50/60/250 Hz) und Passivmodus wird der Arbeitsbereich gerastert abgetastet, um stromführende Kabel zu erkennen, ohne dass ein Sender erforderlich ist. |
| 2. Induktive Abtastung |
Zwei Bediener halten Sender und Empfänger etwa 20 Meter voneinander entfernt und scannen den Bereich parallel, um freiliegende Metallrohre zu erkennen; die umgekehrte Operation wird wiederholt. |
| 3. Markierung verdächtiger Leitungen |
Markieren Sie mit Ölfarbe jeden Spitzenwert auf dem Boden; bei hoher Verstärkung sollten die Signalspuren erneut überprüft werden, um schwächere benachbarte Versorgungsleitungen zu erkennen. |
| 4. Verfolgung und Tiefenmessung |
Verwenden Sie den Empfänger, um jede markierte Leitung zu verfolgen und die Tiefe (0-20 Meter) und den Durchfluss aufzuzeichnen; verwenden Sie die 45°-Neigungs- oder 80%-Breitengipfelmethode, um die Grenzwerte der Tiefe zu überprüfen. |
| 5. Identifikation von Zielkabeln |
Wenn mehrere Kabel einen gemeinsamen Kanal oder Graben teilen, können flexible Klemmen verwendet werden, um die genaue Position von bis zu 20 voreingestellten Kabeln zu bestimmen. |
| 6. Kreuzprüfung |
Da jede Methode ihre Einschränkungen hat, sollten vor dem Ausheben mit verschiedenen Methoden oder Frequenzen wiederholt Messungen durchgeführt werden, um das Risiko von Lecks bei Versorgungsleitungen so weit wie möglich zu minimieren. |
Häufig gestellte Fragen
Frage 1: Für wen ist dieses Erdorungsgerät konzipiert?
Es wurde speziell für Betreiber von städtischen Wasser-, Gas- und Fernwärmenetzen, Baustellenpersonal von Telekommunikationsunternehmen, Vermessungs- und Kartierungsunternehmen für öffentliche Versorgungsleitungen sowie Erd- und Tiefbauunternehmen entwickelt, um unterirdische Versorgungsleitungen vor dem Ausheben, Umbau oder anderen Erdarbeiten zu lokalisieren und zu kartieren.
F2: Welche unterirdischen Leitungen kann es erkennen?
Alle metallischen Leitungen: Stromkabel (mit oder ohne Strom), Kommunikationskabel, Metallrohre, Gasleitungen, Fernwärmeleitungen und -kanäle. Nicht-metallische Leitungen ohne metallische Bestandteile oder Spuren können nicht erkannt werden und erfordern andere Messmethoden.
Frage 3: Wie genau ist die Tiefenanzeige vor dem Ausheben?
Der Bereich der Echtzeit-Tiefenmessung beträgt 0-20 Meter. Die Genauigkeit der Mittelachsenposition beträgt ±5 % im Verlegetiefenbereich von 0-3 Metern und -10 % im Verlegetiefenbereich von 3-20 Metern. Für kritische Punkte werden die 45°-Neigungs- und 80%-Breitengipfelmethode zur unabhängigen Verifizierung verwendet.
F4: Kann es Leitungen finden, die keine freiliegenden Zugänge haben?
Ja. Der induktive Modus kann verwendet werden: Der Sender wird auf der Oberfläche über der vermuteten Leitung platziert und mit dem Empfänger abgetastet; oder es kann eine passive Arbeitsfrequenz-/Hochfrequenzmessung verwendet werden. Diese Modi sind speziell für die Vermessung von freiliegenden und unbekannten Versorgungsleitungen konzipiert.
F5: Was ist im Standardpaket enthalten?
Das Paket enthält den Empfänger, den Sender, eine direkte Signalleitung, eine Kopplungsklemme, eine flexible Identifikationsklemme, ein doppelseitiges Prüfkabel, zwei Ladegeräte, einen A-Typ-Rahmen mit Anschlusskabel, eine Erdungselektrode, ein USB-Kabel und einen Blumenhandschlüssel – alle Komponenten sind in einem druckfesten Werkzeugkasten verpackt und können jederzeit einsatzbereit gemacht werden.
