| Funktion |
Messung des 2/3/4-polaren Erdwiderstands, der Bodenwiderstandsfähigkeit, der Erdspannung, der Wechselspannung |
| Stromversorgung |
Gleichstrom 9V ((Zi-Mn trockene Batterie R14S 1,5V 6 PCS, kontinuierliche Standby 300 Stunden) |
Messbereich
|
Erdwiderstand: 0,00Ω-30,00kΩ |
| Bodenwiderstand: 0,00Ωm-9000kΩm |
| Erdspannung: 0V~600V |
| Messmodus |
Präzise Vierpolmessung, Dreipolmessung, einfache Zweipolmessung |
| Messmethode |
Erdwiderstand: Nennstromwechselpolmethode, Messstrom 20mA Max.
Bodenwiderstand: Vierpolmessung (Wenner-Methode)
Erdspannung: durchschnittliche Berichtigung (zwischen P und S)-ES) |
| Testfrequenz |
Die Angabe der Leistung wird durch die Angabe der Leistungsanzeige erfolgen. |
| Kurzschlussprüfstrom |
Wechselstrom 20mA max. |
| Prüfstrom in offener Schaltung |
Maximal 40 V Wechselstrom |
| Prüfspannungswelle |
Sinuswelle |
| Elektrodenentfernungsbereich |
Kann 1m-100m eingestellt werden |
| Schicht |
Erdungswiderstand: 0,00Ω-30,00kΩ, automatische Verschiebung |
| Bodenwiderstand: 0,00Ωm-9000kΩm, automatische Verschiebung |
| Hintergrundbeleuchtung |
Hintergrundbeleuchtung für blaue Bildschirme, geeignet für dunkle Stellen |
| Anzeigemodus |
4-stelliges, supergroßes LCD-Display, blaue Bildschirmhintergrundbeleuchtung |
| Messindikator |
Während der Messung: LED-Blitzanzeige, LCD-Abzugsanzeige, Fortschrittsleisteanzeige |
| LCD-Rahmengröße |
128 mm × 75 mm |
| LCD-Fenstergröße |
12 mm × 67 mm |
| Abmessung |
L × W × H: 215 mm × 190 mm × 95 mm |

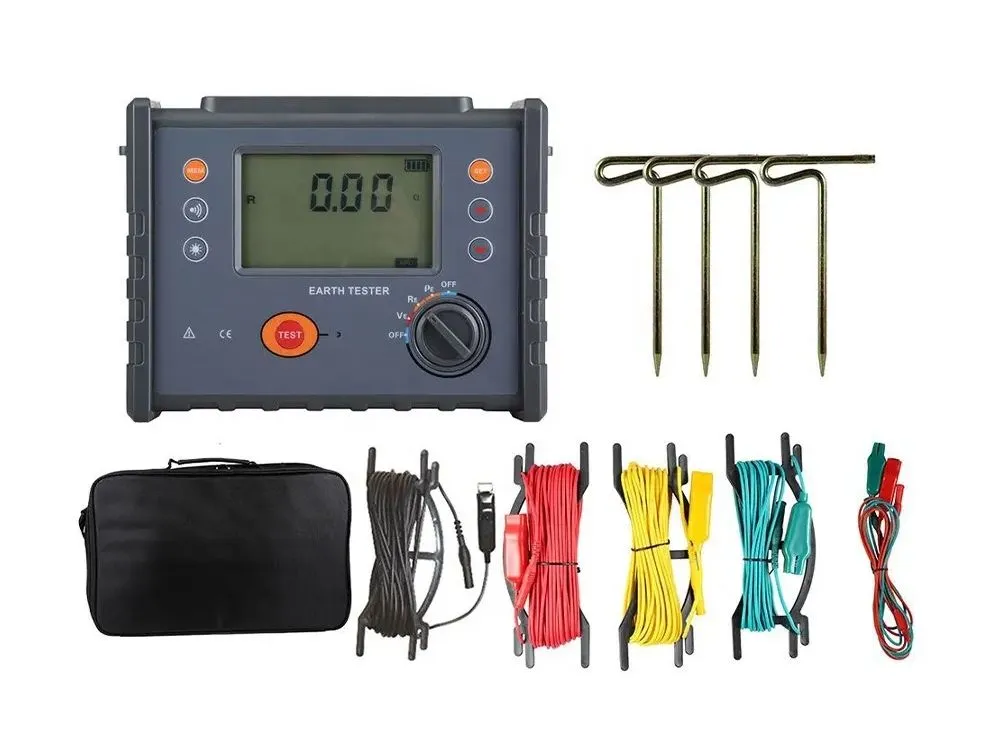

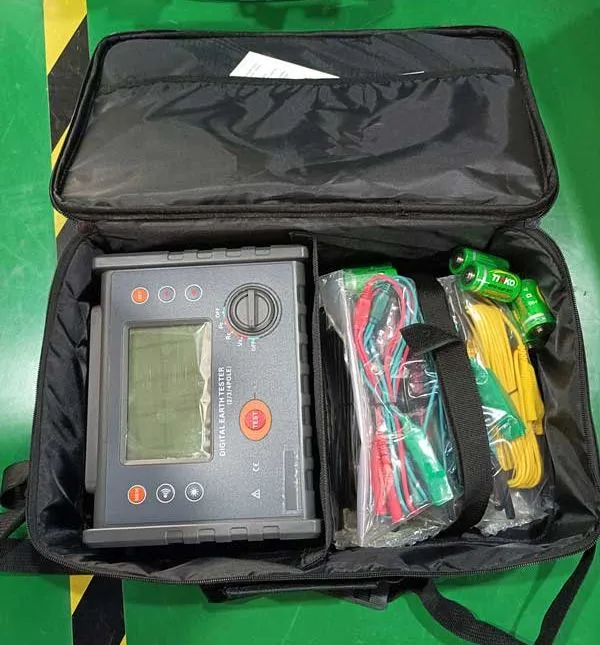

| Standardprüfdraht |
4 Drähte: jeweils 20m Rot, 20m Schwarz, 10m Gelb und 10m Grün |
| Einfacher Prüfdraht |
2 Drähte: 1pc rot 1,6 m und 1pc schwarz 1,6 m |
| Hilfsbefestigungsstange |
4 Drähte: Φ10 mm × 150 mm |
| Messgeschwindigkeit |
Spannung auf die Erde: etwa 3 Mal/Sekunde |
| |
Bodenwiderstand, Bodenwiderstand: ca. 5 Sekunden/Zeit |
| Messzeiten |
Über 5000 Mal (Kurzschlussprüfung, Intervallzeit mindestens 30 Sekunden) |
| Schaltungsspannung |
unter 600 V Wechselstrom |
| USB-Schnittstelle |
Mit USB-Schnittstelle, Unterstützung der Softwareüberwachung, Speicherdaten können auf den Computer hochgeladen, gespeichert oder gedruckt werden. |
| USB-Kommunikationsdraht |
Ein Stück USB-Kommunikationskabel, Länge 1,5 m |
| Datenspeicherung |
300 Sätze. "MEM"Ikonen Speicher Anzeige, Anzeige"Vollständig" Symbol, das zeigt, dass der Speicher voll ist |
| Datenablauf |
Datenhaltungsfunktion: "Haltet an" Symbolanzeige |
| Datenlesen |
Datenlesefunktion: "Lesen" Symbolanzeige |
| Überflussanzeige |
Überschreitung der Messbereichsüberflutungsfunktion: "OL" Symbolanzeige |
| Interferenzprüfung |
Wir erkennen das Störsignal automatisch.Lärm" Symbolanzeige, wenn die Interferenzspannung 5V übersteigt |
| Hilfserdungstest |
Kann Hilfserdwiderstand messen, 0,00KΩ-30kΩ(100R+rC< 50 kΩ, 100R+rP< 50 kΩ) |
| Alarmfunktion |
Wenn der Messwert den Alarm-Einstellwert übersteigt, gibt es einen Alarmklang "Toot-toot-toot" |
| Batterieanspannung |
Wenn die Batteriespannung auf etwa 7,5 V sinkt, wird das Symbol für eine niedrige Batteriespannung angezeigt, um daran zu erinnern, die Batterie auszutauschen. |
Stromverbrauch
|
Standby: etwa 20 mA (Hintergrundlicht ausgeschaltet) |
| Boot und mit Hintergrundbeleuchtung: ca. 45mA (25mA ohne Hintergrundbeleuchtung) |
| Messung: ca. 100mA (Hintergrundlicht ausgeschaltet) |
Gewicht
|
Gesamtgewicht: 4,5 kg (einschließlich Verpackung) |
| Prüfer: 950 g (einschließlich Batterie) |
| Wirbeln für die Prüfung: 1560 g |
| Hilfsbefestigungsstangen: 935 g (4 Stück) |
| Arbeitstemperatur und Luftfeuchtigkeit |
-10 °C bis 40 °C, unter 80% pH |
| Lagertemperatur und Luftfeuchtigkeit |
-20 °C bis 60 °C, unter 70% pH |
| Überlastschutz |
Messung des Erdungswiderstands: zwischen den einzelnen Schnittstellen derC(H) -E,P ((S) -ES, Wechselstrom 280 V/3 Sekunden |
| Isolierwiderstand |
Über 20 MΩ (zwischen Schaltkreis und Gehäuse beträgt er 500 V) |
| Widerstand gegen Spannung |
AC 3700V/rms (zwischen Schaltung und Gehäuse) |
| Elektromagnetische Eigenschaften |
IEC 61326 (EMC) |
| Typ des Schutzes |
IEC61010-1 (CAT III 300V,CAT IV 150V,Verunreinigung 2), IEC61010-031, IEC61557-1 (Erdwiderstand), IEC61557-5 (Bodenwiderstand), JJG 366-2004 |
